电视机逻辑板故障有哪些常见表现？

什么是逻辑板？

我们需要明白逻辑板在电视机中的角色,您可以把它想象成电视机的“大脑”或“指挥中心”。

• 核心功能：逻辑板的主要任务是接收和处理来自主板（信号处理板）的各种指令和图像数据（如LVDS或并行RGB信号）。
• 主要职责：
  1. 控制时序：它生成并控制驱动液晶屏（面板）工作的精确时序信号，包括水平同步、垂直同步、数据使能等，这些信号像乐队的指挥，确保屏幕上的每一个像素点都能在正确的时间点亮或熄灭。
  2. 驱动电压生成：逻辑板内部集成了多个“电源转换芯片”（最常见的是TCON芯片，以及DC-DC转换电路），负责将主板提供的+12V或+5V电压，转换成液晶屏工作所需的各种特殊低压直流电，
     • VCC：逻辑板本身的工作电压。
     • VGH / VGL：用于驱动液晶分子翻转的高、低压，这是液晶屏正常显示图像的关键。
     • VCOM：补偿电压，用于平衡液晶分子的电压，确保黑白显示均匀。
  3. 数据信号转换：有时它还会对图像数据进行格式转换或处理，以适配特定面板的需求。

主板负责“想”和“算”（解码信号），而逻辑板负责“说”和“做”（驱动屏幕显示）。

逻辑板故障的常见现象

当逻辑板出现故障时,电视机的表现通常很有特点，并且大多与信号源无关（即换HDMI、AV接口或机顶盒都一样）。

图像类故障（最常见）

• 图像花屏、马赛克、闪屏：
  • 特征：屏幕上出现杂乱的彩色条纹、方块或雪花点，图像不稳定，持续闪烁，这通常是TCON芯片或其周边电路处理数据信号时出错的表现。
• 图像缺色、偏色：
  • 特征：图像缺少某种颜色（如红色、绿色或蓝色），或者整体色调严重偏向某一种颜色，这可能是VCOM电压或RGB驱动电压不正常导致的。

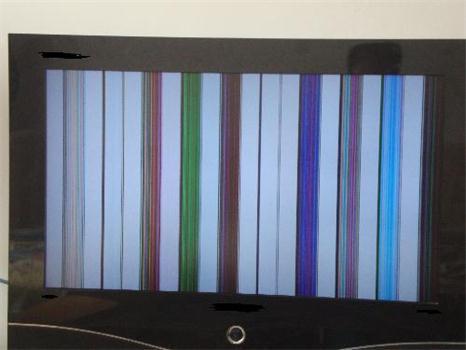

• 图像出现水平或垂直亮线/暗线：
  • 特征：屏幕上出现一条或多条固定的、贯穿整个屏幕的亮线或暗线，这通常是行或列的驱动电路（Gate/Source Driver）部分失效，或者是TCON芯片的输出端口损坏。
• 图像亮度不均、有暗区或亮斑：
  • 特征：屏幕某一部分特别亮或特别暗，像有水渍一样，这可能与VCOM电压不稳定有关。
• 图像拖影、残影：
  • 特征：快速移动的图像后面会留下拖长的影子，这可能是VGH/VGL驱动电压不足或不稳定，导致液晶分子响应速度变慢。

无图像或黑屏类故障

• 有声音但屏幕全黑：
  • 特征：开机后能听到声音，但屏幕漆黑，用手电筒斜照屏幕能看到非常暗淡、几乎无法辨认的图像（即“负像”），这强烈暗示逻辑板没有正常工作，没有产生驱动电压点亮屏幕背光（虽然背光工作，但液晶层没有被驱动）。
• 屏幕闪烁后黑屏：
  • 特征：开机瞬间能看到图像或屏幕亮一下，然后迅速黑屏，但声音正常，这通常是逻辑板上的某个电压（如VCC）不稳定，导致初始化失败后保护性关断。

其他伴随现象

• 指示灯状态异常：指示灯可能亮起，但颜色或闪烁模式与正常状态不符（正常开机是蓝色，故障时是红色或不断闪烁）。
• 机内异响：极少数情况下，逻辑板上的电容损坏可能导致电路板发出“滋滋”的异响。

故障原因分析

逻辑板故障的原因主要有以下几种：

1. 自身元件老化或损坏（最常见）：

   • 电容：逻辑板上有很多贴片电容，特别是用于滤波和稳压的电容，长时间工作后，电容会鼓包、漏液或失效，导致电压不稳定，从而引发各种故障，这是逻辑板故障的首要怀疑对象。
   • 电源管理芯片/DC-DC转换芯片：这些芯片负责生成各种低压，本身或其外围元件（如电感、二极管）损坏，会导致关键电压缺失。
   • TCON芯片：作为核心处理芯片，本身质量不佳或因静电、过热损坏，会导致图像处理混乱。
   • 虚焊或线路断裂：由于电视机工作时的轻微震动或热胀冷缩，逻辑板上的焊点可能出现虚焊，或者电路板上的细小铜箔断裂，导致信号或电源中断。

2. 外部供电问题：


   （图片来源网络，侵删）

   主板提供给逻辑板的+12V或+5V电压不稳定、过高或过低，都可能损坏逻辑板上的元件。

3. 静电击穿：

   在干燥环境下,人体或设备产生的静电可能瞬间击穿逻辑板上精密的芯片。

4. 屏幕本身问题（误判）：

   • 有时故障根源在液晶面板（屏）本身，例如面板上的驱动芯片或排线损坏，其现象与逻辑板故障非常相似，这需要专业设备来区分。

诊断与维修方法

【重要提示：电视机内部有高压电，非专业人士切勿自行拆机维修！以下内容仅为知识普及。】

诊断步骤：

1. 初步判断：

   • 观察故障现象,是否符合上述逻辑板故障的特征（如花屏、亮线、有声音黑屏等）。
   • 尝试切换不同的信号源（HDMI1、HDMI2、AV等），如果故障现象不变，则问题很可能出在主板或逻辑板上，如果故障只在某个接口出现，则可能是接口或主板相关电路问题。

2. 专业诊断（维修店操作）：

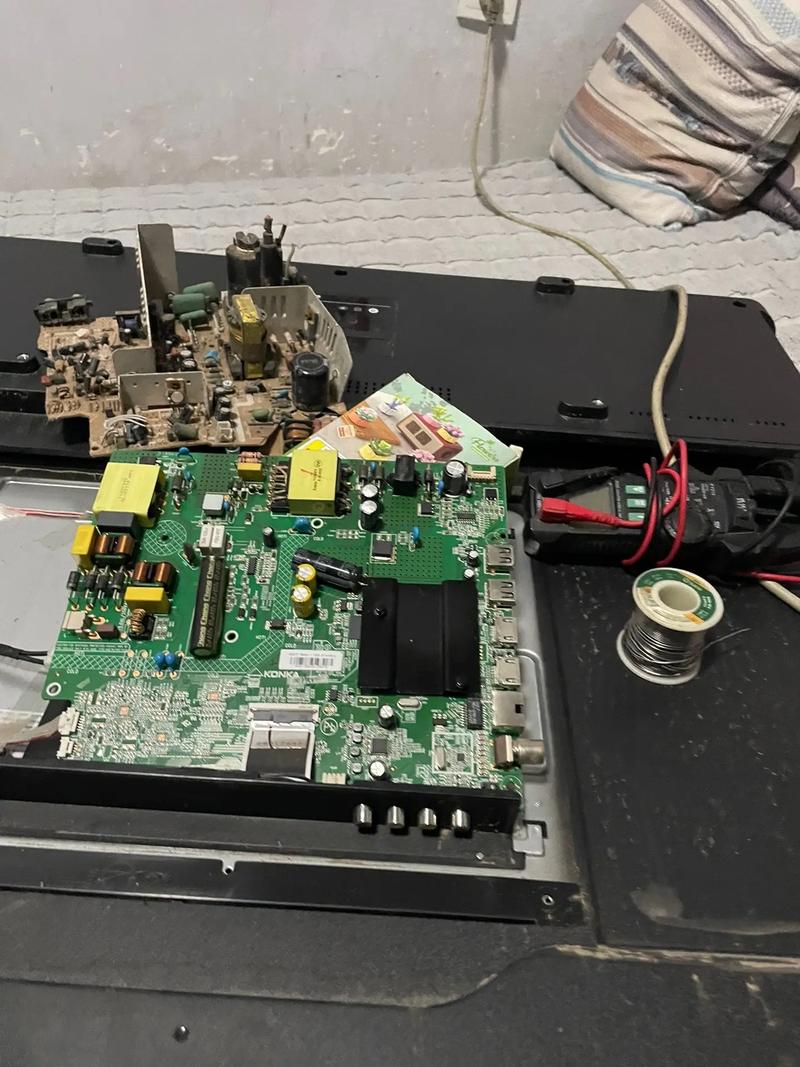

   • 外观检查：拆开电视机后盖，找到逻辑板（通常在屏幕和主板之间，通过一个排线连接到屏幕），仔细观察逻辑板表面是否有明显的烧毁痕迹、电容鼓包、漏液。
   • 测电压：使用万用表测量逻辑板输入端的电压（如+12V）是否正常，然后测量其输出的VCC、VGH、VGL、VCOM等关键电压是否在规格范围内，如果输入正常但输出异常，则基本确定是逻辑板故障。
   • 刷写/重置：对于某些软件故障（如程序错乱），维修人员可能会尝试对逻辑板进行重新刷写固件。
   • 替换法（最可靠）：将怀疑有故障的逻辑板更换为一块同型号、工作正常的逻辑板进行测试，如果电视恢复正常，则原逻辑板确认损坏。

维修方法：

1. 电容更换（最常见维修）：

   如果发现电容鼓包或损坏,维修人员会用热风枪拆下旧电容，并焊上同规格、同容量的新电容，这是成本最低、成功率最高的维修方式。

2. 芯片更换：

   如果确认是TCON芯片或电源管理芯片损坏,且能找到同型号的芯片，可以尝试更换，这需要专业的焊接技术和设备（如BGA返修台），难度和成本较高。

3. 虚焊修复：

   对于虚焊问题,可以用尖头烙铁或热风枪对芯片和关键焊点进行重新加焊。

4. 更换整个逻辑板：

   如果逻辑板损坏严重,或者维修成本过高，最直接的办法是更换一块全新的逻辑板，需要确保新逻辑板的型号与屏幕和主板完全匹配。

总结与建议

给用户的建议：

1. 联系官方售后：如果电视在保修期内，第一时间联系官方售后，这是最稳妥的选择。
2. 寻找专业维修店：如果已过保修期，请寻找信誉良好、经验丰富的电视维修店，向维修师傅描述清楚故障现象，并询问大概的维修费用和维修方案。
3. 考虑维修价值：对于一些老旧或廉价的电视机，如果逻辑板维修费用较高（例如超过电视本身二手价的一半），可能需要考虑是否值得维修，或者直接更换新电视更为划算。

希望这份详细的解析能帮助您更好地理解电视机逻辑板故障！
