镀锌管沟槽管件具体有哪些类型？

镀锌管沟槽管件是现代建筑、给排水、消防及工业管道系统中不可或缺的连接组件，其通过沟槽式卡箍连接技术，实现了管道的高效、可靠安装，镀锌管本身具有良好的防腐蚀性能，而配套的沟槽管件则在此基础上提供了多样化的连接方式，满足不同工程需求，以下从管件类型、结构特点、应用场景等方面详细介绍镀锌管沟槽管件的组成及功能。

主要镀锌管沟槽管件类型及功能

镀锌管沟槽管件根据用途可分为连接类、变径类、分支类、固定类及特殊功能类五大类，每类包含多种具体管件，共同构成完整的管道连接系统。

连接类管件

连接类管件是沟槽系统的核心,主要用于管道直线连接或转角连接，确保介质密封输送。

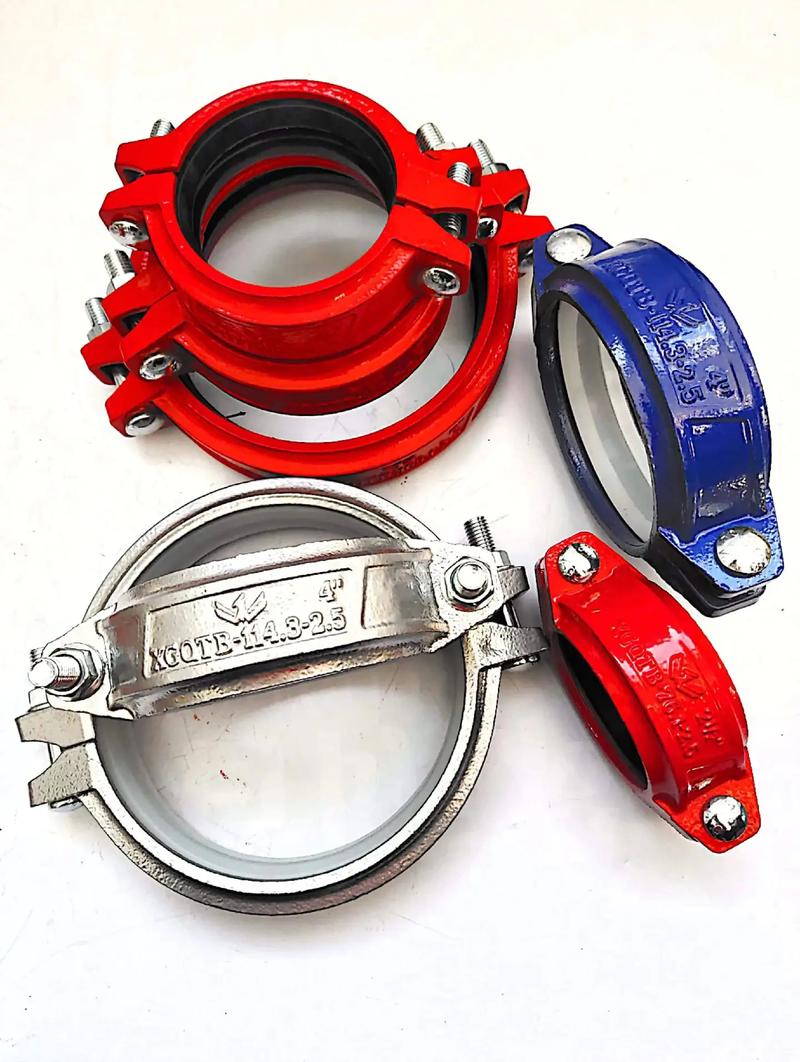

• 沟槽卡箍：也称“卡套”，由橡胶密封圈、卡箍外壳、螺栓等组成，通过紧固螺栓将密封圈挤压在管件沟槽内形成密封，是沟槽连接的核心部件，按结构分为刚性卡箍（允许管道轴向位移小）和柔性卡箍（允许一定角度偏转和轴向位移），后者抗震性能更优。
• 沟槽法兰盘：分为平焊法兰和对焊法兰，一端带有沟槽与镀锌管连接，另一端为法兰面，可通过螺栓与阀门、设备等连接，常用于需要拆卸或检修的部位。
• 沟槽弯头：用于改变管道走向，常见角度有90°和45°，内壁光滑，流体阻力小，弯曲半径一般为1.5倍管径，适用于消防、给水等系统。

变径类管件

当管道需要连接不同直径的管段时,使用变径类管件实现过渡。

• 同心异径管：又称“大小头”，用于连接中心线在同一直线上的不同管径管道，适用于立管或水平管变径，流体流动平稳，无死角。
• 偏心异径管：用于连接水平管中需要保持管顶平齐或管底平齐的管段，避免气体积存或杂质沉淀，常见于排水及油品输送系统。

分支类管件

用于主管道分支出支管,满足多路供需求。

• 沟槽三通：分为正三通（分支角度90°）和斜三通（分支角度45°），用于主管道垂直或斜向分支，如消防立管向楼层支管分流。
• 沟槽四通：实现主管道两个方向的分支，多用于复杂管网交叉点，如工业管道的多路分流系统。
• 机械三通/四通：在已安装的管道上现场开孔分支，无需切割管道，通过螺栓密封连接，适用于改造工程，减少停机时间。

固定及支撑类管件

保证管道安装稳定,防止位移或振动。

• 沟槽刚性接头：与卡箍配合使用，限制管道轴向和角向位移，适用于直管段固定，确保管道位置准确。
• 支座及吊架：包括管托、管码、吊架等，通过沟槽连接件与管道固定，支撑管道重量，分散荷载，防止管道下垂或变形。

特殊功能类管件

满足特定工况需求,如密封、检修、测试等。

• 沟槽盲板：用于封堵管道末端，临时或永久阻断介质流动，常见于管道试压或系统停用时的封堵。
• 柔性短接：由沟槽连接的短管和橡胶接头组成，吸收管道热胀冷缩、振动及安装误差，适用于水泵进出口等易振动部位。
• 防火圈：贯穿楼板的管道安装时，在管道外壁套设防火圈，遇火时膨胀封堵孔洞，阻止火势蔓延，是消防系统必备组件。

镀锌管沟槽管件的材料与标准

镀锌管沟槽管件通常采用球墨铸铁（QT450-10）、铸钢或优质碳钢制造，表面经热浸镀锌处理，耐腐蚀性强，适用于室内外潮湿环境，其主要执行标准包括：

• GB/T 12772-2019《排水用柔性接口铸铁管及管件》：用于排水系统管件；
• CJ/T 156-2008《沟槽式管接头》：规范卡箍、法兰等连接件的尺寸和技术要求；
• ISO 6588：1995《管道用柔性金属接头》：国际通用标准，确保管件密封性能和承压能力。

应用场景

镀锌管沟槽管件凭借安装便捷、密封性好、可拆卸性强等优点，广泛应用于：

• 建筑给排水系统：高层建筑生活用水、雨水排放管道连接；
• 消防工程：自动喷水灭火系统、消火栓管网的可靠连接；
• 工业流体输送：石油、化工、电力行业的冷却水、油品、气体等介质输送；
• 市政工程：自来水厂、污水处理厂的管道连接及改造。

安装注意事项

1. 管道加工：镀锌管需使用沟槽机压出符合标准（如深度2.2-2.5mm，宽度7-8mm）的沟槽，确保沟槽平整无毛刺；
2. 密封圈安装：橡胶密封圈需均匀卡入管件沟槽，涂抹润滑剂后无扭曲；
3. 卡箍紧固：按对角顺序分次拧紧螺栓，扭矩达到要求（如M12螺栓扭矩65-80N·m），避免过紧或过松；
4. 压力测试：安装后进行1.5倍工作压力的水压或气密性测试，确保无泄漏。

相关问答FAQs

Q1：镀锌管沟槽管件与传统焊接连接相比有哪些优势？
A：镀锌管沟槽管件采用卡箍连接，无需焊接，避免了高温作业对镀锌层的破坏，减少了防腐处理工序；安装速度快（仅为焊接的1/3），无需专业焊工，可现场预制；拆卸方便，便于管道改造或维修；密封性能好，橡胶密封圈可适应管道振动和热胀冷缩，特别适合抗震要求高的地区，而焊接连接存在劳动强度大、工期长、易产生内应力等缺点，且焊接处易腐蚀，影响管道寿命。

Q2：如何选择合适的沟槽卡箍类型？
A：选择沟槽卡箍需考虑以下因素：一是管道系统类型，消防系统多采用柔性卡箍（允许3°-5°偏转），给水直管段可用刚性卡箍；二是工作压力，一般卡箍工作压力可达2.5MPa，高压系统需选用加厚型或铸钢材质卡箍；三是介质温度，普通橡胶密封圈适用-20℃-120℃，高温场合需选用硅橡胶或氟橡胶密封圈；四是安装空间，狭窄环境可选用“分体式卡箍”（由两半组成），便于螺栓紧固，需确保卡箍与管件沟槽尺寸匹配，符合GB/T 12465标准要求。
