液晶屏飞线维修如何操作？

99ANYc3cd6 行业动态 2025-12-21 72

什么是“飞线维修”？

“飞线维修”（Flying Wire Repair），也叫“跳线维修”，是一种在电子设备主板上,通过焊接额外的导线来修复或绕过损坏电路的维修方法。

在液晶屏维修中，它特指：当液晶屏内部的柔性电路板（FPC/FFC，就是我们常说的“排线”）、驱动板（T-CON板）或主板上出现微小的断路、短路、腐蚀或接触不良时，不更换整个昂贵的部件，而是用极细的导线（通常是0.08mm - 0.15mm的漆包线或镀锡铜线）像“飞”过去一样,在损坏点的两端重新建立电气连接。

（图片来源网络，侵删）

通俗理解： 就像一座桥断了，我们不重新建一座大桥，而是在断桥两端之间架设一条临时的索道，让交通（电流信号）能够恢复通行。

飞线维修的适用场景

飞线维修并非万能,它主要用于以下几种情况：

排线断路（最常见）：
- 表现： 屏幕出现竖线、横线、亮线、暗线、色块，一整条竖线显示异常,或屏幕某一部分颜色丢失。
- 原因： 排线因弯折、摔落、老化或进水导致内部金属线路断裂。
- 维修方法： 在断裂点的两端焊上飞线,绕过断路处。
排线金手指腐蚀或氧化：

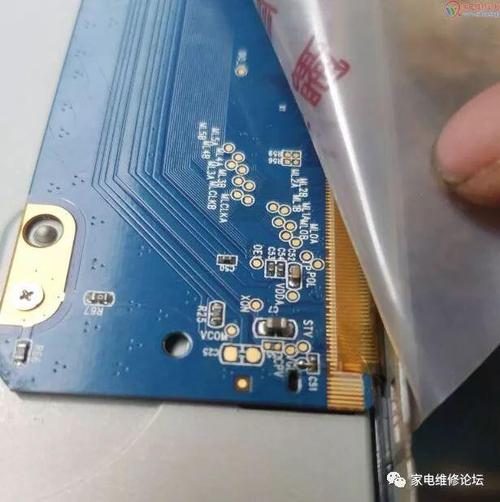

（图片来源网络，侵删）
- 表现： 屏幕时好时坏，插拔排线后故障消失或出现,接触不良。
- 原因： 环境潮湿、电池漏液等导致排线连接的金手指部分腐蚀。
- 维修方法： 清洁腐蚀点后，如果无法直接修复，可以从腐蚀点前后的焊盘或线路上飞线,绕过腐蚀区域。
驱动板（T-CON板）或主板上的元件虚焊/断路：
- 表现： 屏幕出现花屏、白屏、黑屏、部分区域无显示等,且故障点与某个芯片或元件的特定引脚相关。
- 原因： 元件引脚虚焊、PCB走线因过热或外力断裂。
- 维修方法： 从该引脚的焊盘或附近的过孔飞线到目标位置,重新建立连接。
修复BGA芯片的虚焊（高级应用）：
- 表现： 高级维修技术，用于修复显卡、主板或T-CON板上的BGA芯片虚焊。
- 方法： 在芯片的焊球和对应的PCB焊盘之间，用极细的飞线进行“植线”或“打线”，重新连接,这需要非常精密的设备和技术。

飞线维修所需工具和材料

工欲善其事，必先利其器,飞线维修对工具要求极高。

核心工具：

显微镜或放大镜： 必备！ 人眼无法看清微小的焊盘和断裂点，至少需要10倍以上的放大倍率，专业的维修师傅会使用40-60倍带光源的数码显微镜。
精密焊台： 温度可调，带有细尖的焊铁头（刀头或尖头），温度通常在250°C - 350°C之间。
精密镊子： 尖头、防静电、不粘锡,用于夹取飞线和固定元件。
万用表： 用于测量通断、电压,确定断路点和飞线的起止点。
美工刀/划针： 用于刮开线路上的绝缘漆,露出铜箔。
热风枪： 用于拆卸和焊接BGA芯片或处理大面积的焊盘。
除锡工具： �锡线或吸锡器。

核心材料：

飞线材料：
- 漆包线： 最常用，线径0.08mm或0.1mm，优点是绝缘层薄，可以并排飞多条线,缺点是需要用刀刮掉或用火烧掉漆皮才能上锡。
- 镀锡铜线： 带有极细的锡层，可以直接焊接，省去了刮漆皮的步骤，线径通常为0.1mm或0.12mm。
助焊剂： 必备！ 液体或膏状，飞线焊点小,没有助焊剂很难保证焊接质量。
锡丝： 最好使用0.3mm或0.5mm的低温锡丝（如含银的锡丝）,配合助焊剂使用。
绝缘胶带/胶水： 如高温绝缘胶带、三防漆、UV胶等，用于包裹和固定飞线,防止短路。

飞线维修基本步骤（以排线断路为例）

这是一个高度简化的流程,实际操作需要大量的练习和经验。

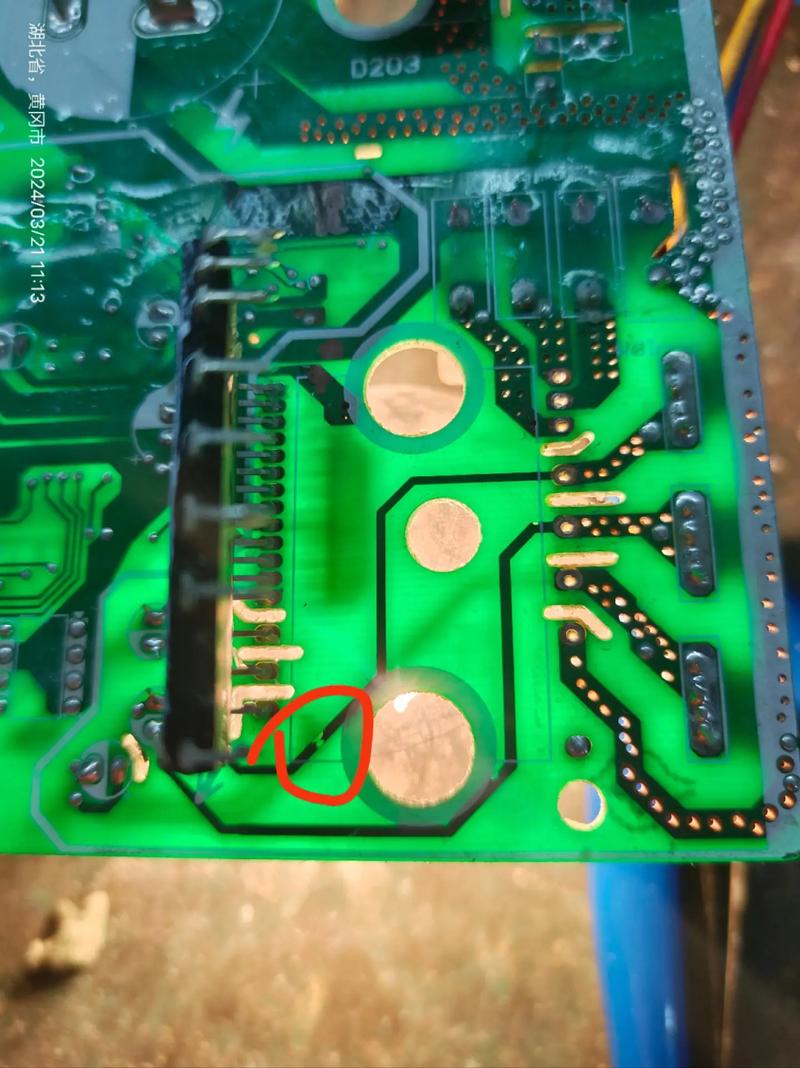

（图片来源网络，侵删）

故障诊断：
- 目测检查： 在显微镜下仔细观察排线和屏幕驱动板，寻找明显的断裂点、烧毁点或腐蚀点。
- 万用表测量： 将万用表调至通断档（蜂鸣档），用表笔测量排线各个引脚与对应驱动板焊盘之间的通断情况,精确定位断路是哪几根线。
拆卸与清洁：
- 小心地将屏幕总成或驱动板拆卸下来,露出需要维修的区域。
- 用无水酒精和棉签清洁待维修区域的油污和灰尘。
定位焊点：
- 根据万用表的测量结果,确定断路的两端。
- 一端是排线侧的焊盘（或焊盘旁边的铜箔走线），另一端是驱动板侧对应的焊盘（或走线）。
- 关键： 确保选择的焊点牢固、干净，并且距离要尽可能短,以减少信号干扰。
准备焊盘：
- 如果焊盘上的焊锡已经氧化或脱落,用电烙铁和吸锡器清理干净。
- 如果需要从走线上飞线，用美工刀的刀尖非常小心地刮开走线上的绝缘漆，露出光亮的铜箔，形成一个临时的“焊盘”。
飞线上锡：
- 剪取一小段（比两点距离稍长）的飞线。
- 用镊子夹住飞线的一端，蘸取少量助焊剂,用电烙铁给飞线的两端和目标焊盘都上好薄薄一层锡。
焊接飞线：
- 这是整个操作中最考验技术的步骤。
- 用镊子夹住飞线，将其一端的锡球对准第一个焊盘，用电烙铁迅速点焊,完成第一个焊点。
- 同样的方法，焊接另一端。注意： 动作要快、准、稳,避免烫坏周围的线路或元件。
绝缘与固定：
- 焊接完成后，用万用表再次测量飞线两端是否导通,并检查是否与其他线路短路。
- 确认无误后，用高温绝缘胶带或涂上三防漆/UV胶将飞线包裹起来，并固定好,防止其晃动或与其他部件接触。
测试与组装：
- 将维修好的部件重新组装，连接好排线,通电测试屏幕是否恢复正常。
- 如果故障消失，维修成功；如果仍有问题,则需要重新检查或寻找其他断路点。

风险与注意事项

风险极高：
- 彻底损坏： 焊铁温度过高或操作不当，极易烧毁旁边的线路、焊盘甚至驱动芯片,导致屏幕彻底报废。
- 短路： 飞线过长、绝缘处理不当，很容易与邻近的线路发生短路,造成更严重的故障。
- 静电损坏： 液晶屏和驱动芯片对静电非常敏感,操作时必须佩戴防静电手环。
要求极高的技巧：
- 稳定性： 手不能抖,焊点必须牢固可靠。
- 精确性： 焊点要小，不能连锡,不能伤及无辜。
- 耐心： 一个飞线维修可能需要花费数小时,需要极大的耐心。
并非所有故障都能修：
- 如果是屏幕玻璃本身破裂、液晶漏液、大面积显示IC损坏,飞线是无能为力的。
- 对于现代超高清屏幕（如4K、8K），内部线路极其复杂,飞线几乎不可能成功。
