什么是“指代码故障”？

“指代码故障”是一种数字代码，用于精确定位设备发生的具体故障原因，当设备检测到异常时，它会停止运行，并在其显示屏上或通过通讯接口输出一个以“E”或“F”开头的数字代码（E.01、F.26），这个代码就是“指代码”。

这个代码就像是设备的“病历卡”，它明确地告诉技术人员：“我哪里出了问题，是什么类型的问题”,这对于快速诊断和修复至关重要。

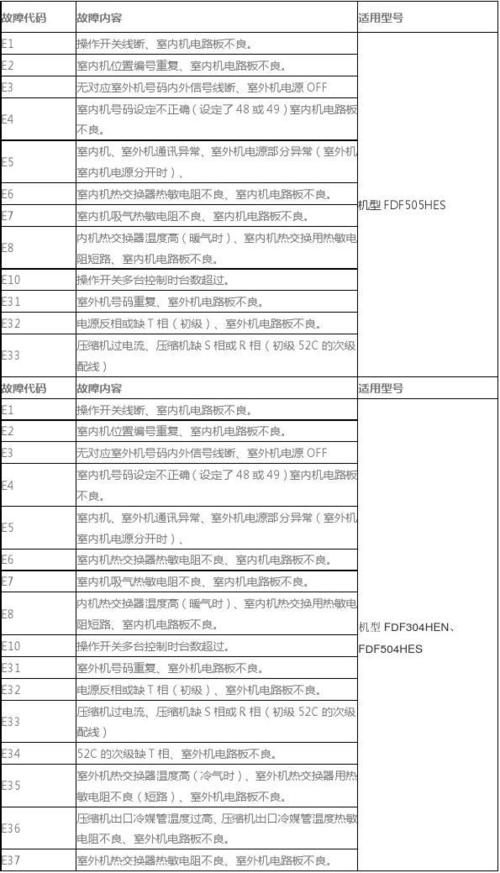

（图片来源网络，侵删）

查看指代码是第一步，也是最关键的一步,方法因设备型号而异：

变频器 (FR-A800, FR-F800等系列):
- 直接在面板上查看： 这是最直接的方式，当发生故障时，变频器会停止，PU（操作面板）上会直接显示一个以 E 开头的代码，E.01，有些老型号可能显示 E01（没有点）。
- 参数查看： 在正常状态下或故障发生后，可以通过查看参数 Pr.52（故障历史记录1）到 Pr.55（故障历史记录4）来查看最近发生的4次故障代码。
伺服驱动器 (MR-JE, MR-JE-B等系列):
- 直接在面板上查看： 伺服驱动器通常有一个LED数码管或小型LCD屏，发生故障时，会显示一个以 AL (Alarm) 或 Err (Error) 开头的代码，AL.04 或 Err.21，这与变频器的“指代码”功能是相同的。
- 通过参数查看： 可以查看伺服内部的诊断参数来获取历史故障信息。
PLC (FX系列, Q系列等):

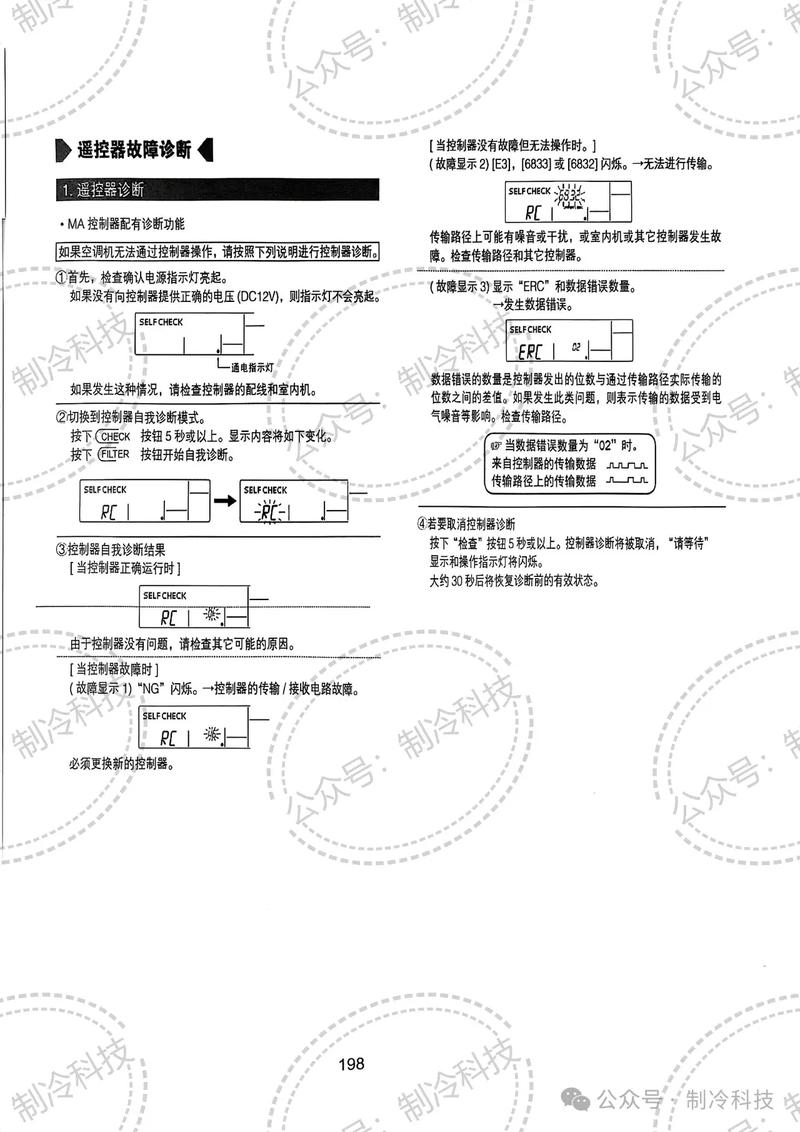

（图片来源网络，侵删）
- 通过编程软件查看： PLC发生硬件错误或特定程序错误时，通常需要使用GX Works2/GX Works3等编程软件连接PLC。
- 监控/诊断窗口： 在软件的“诊断”或“监控”窗口中，会显示详细的错误代码和错误信息，硬件错误 [CPU-E] [0000]”。

以下是一些在三菱变频器中非常典型的指代码及其含义和处理方法，具体代码可能因型号固件版本略有不同，最准确的信息请查阅对应型号的《用户手册》或《维护手册》。

指代码	故障名称	可能原因	检查与处理方法
E.01	加速时过电流	加速时间太短，电机电流急剧上升。输出侧（U, V, W）短路或接地。电机绕组短路或对地短路。电缆过长，电容过大。变频器内部IGBT模块故障。	延长加速时间 (Pr.7)。断开电机输出线，空载运行变频器，如果不再报警，则问题在电机或电缆，用万用表检查U-V, V-W, W-U之间及对地是否短路。检查电机和电缆。选用输出电抗器（选件）。联系售后，可能需要更换主回路板或IGBT模块。
E.02	恒速运行时过电流	负载突然突变或堵转。电网电压过低。变频器输出侧短路。	检查机械负载是否卡死。检查输入电源电压是否在允许范围内。同E.01的检查方法2。
E.03	减速时过电流	减速时间太短，电机再生能量来不及释放，导致直流母线电压升高，过流保护动作。负载惯性太大，处于再生发电状态。	延长减速时间 (Pr.8)。增加再生制动电阻或制动单元（选件）。
E.05	过载（电子热继电器）	电机负载过大，长时间运行超过额定电流。电机额定电流设置不正确 (Pr.9)。电机堵转或频繁启停。	检查机械负载，减小负载或更换更大功率的电机和变频器。正确设置电机额定电流 (Pr.9)。检查电机和负载情况。

指代码	故障名称	可能原因	检查与处理方法
E.10	直流过电压	减速时间太短（同E.03）。输入电压异常过高。再生制动电阻或制动单元接线错误或损坏。	延长减速时间 (Pr.8)。检查输入电源电压是否异常。检查并正确连接制动电阻/单元，测量其阻值是否正常。
E.11	欠压	输入电源电压过低或缺相。输入电源线线径太细，压降过大。电源端子（R, S, T）接触不良。	用万用表测量输入电压是否正常，检查是否有缺相。使用符合规格的电源线。检查并紧固电源端子螺丝。

指代码	故障名称	可能原因	检查与处理方法
E.07	散热片过热	变频器运行环境温度过高（>50°C）。变频器通风口堵塞（灰尘、杂物）。散热风扇故障（不转或转速慢）。负载过大，导致长时间过流。	改善通风条件，确保环境温度在允许范围内。清理变频器表面和内部的灰尘。更换散热风扇。检查负载情况。

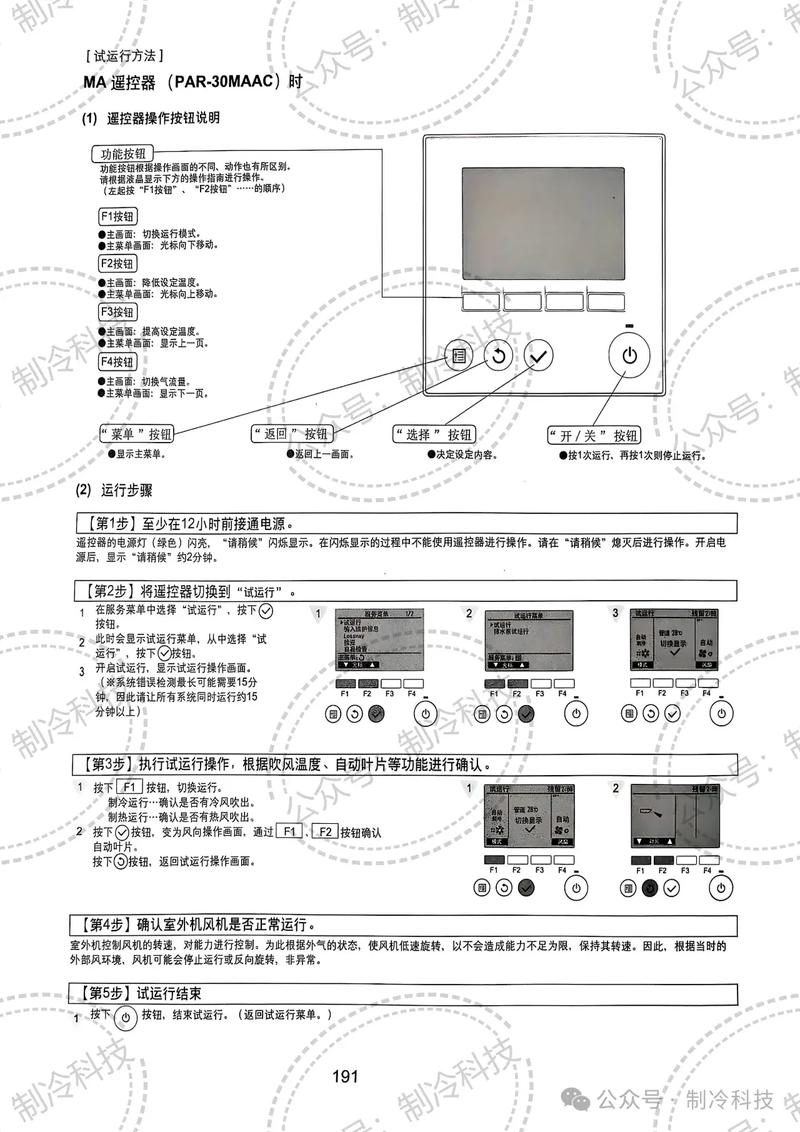

当遇到指代码故障时,可以按照以下系统性步骤进行排查：

安全第一，断电操作： 在进行任何检查之前，务必切断变频器的主电源（R, S, T）和直流侧（P, N）电源，并等待至少5-10分钟,让内部电容充分放电。
记录故障代码： 准确记下显示屏上的指代码（如 E.01）和任何其他信息。
初步判断： 根据代码，判断故障的大致类别（是过流？过压？还是过热？）。
分离法（最有效）：
- 断开电机： 将变频器输出端子（U, V, W）的电缆拆下,不接电机。
- 空载运行： 合上电源，将变频器设置为面板操作模式（PU模式），从非常低的频率（如0.5Hz）开始启动,并逐步升高频率。
- 观察结果：
  - 如果不再报警： 说明变频器主回路基本正常，问题出在电机、电缆或机械负载上，重点检查电机是否短路、电缆是否破损、负载是否卡死。
  - 如果仍然报警： 说明问题出在变频器内部,需要联系三菱电机售后服务或专业维修人员。
检查外围： 如果问题在电机侧，则详细检查电机绕组、电缆绝缘、机械连接等。
查阅手册： 拿出对应型号的《用户手册》，在“故障排除”章节中查找该代码的详细说明和解决方案,这是最权威的资料。
参数检查： 检查关键参数设置是否正确，如电机额定电流、加减速时间、转矩提升等。
