家用电磁炉故障修理

第一部分：安全警告与准备工作

在开始任何操作之前,请务必遵守以下规则：

1. 断电！断电！断电！ 这是最重要的，拔掉电磁炉的电源插头，并等待至少5-10分钟，让内部高压电容（大容量滤波电容）自行放电，即使断电,这些电容内仍可能储存有足以致命的高压电。
2. 准备工具：
   • 万用表（必备）： 用于测量电压、电阻、通断。
   • 绝缘螺丝刀： 防止短路。
   • 尖嘴钳、镊子： 用于拆卸和夹取小元件。
   • 电烙铁、焊锡、松香： 用于拆卸和焊接元件。
   • 酒精、棉签： 用于清洁电路板。
   • 小刷子： 用于清理灰尘。
3. 了解基本原理： 电磁炉的核心是产生高频大电流，通过线圈盘在铁质锅具上产生涡流发热，主要工作流程是：市电输入 -> 整流滤波 -> IGBT（功率管）驱动 -> 线圈盘输出，控制板负责接收指令（如功率、时间）并控制IGBT的开关频率。

第二部分：故障现象分析与排查（由简到繁）

完全不通电，指示灯不亮，风扇不转

这通常是电源部分的问题。

1. 检查外部电源：
   • 确认插座是否有电（可以用手机充电器或其他小电器测试）。
   • 检查电磁炉的电源线是否插紧,电源线本身是否破损。
2. 检查内部保险丝（Fuse）：
   • 这是最常见的故障点,保险丝烧断是电路中存在短路或过流的直接证据。

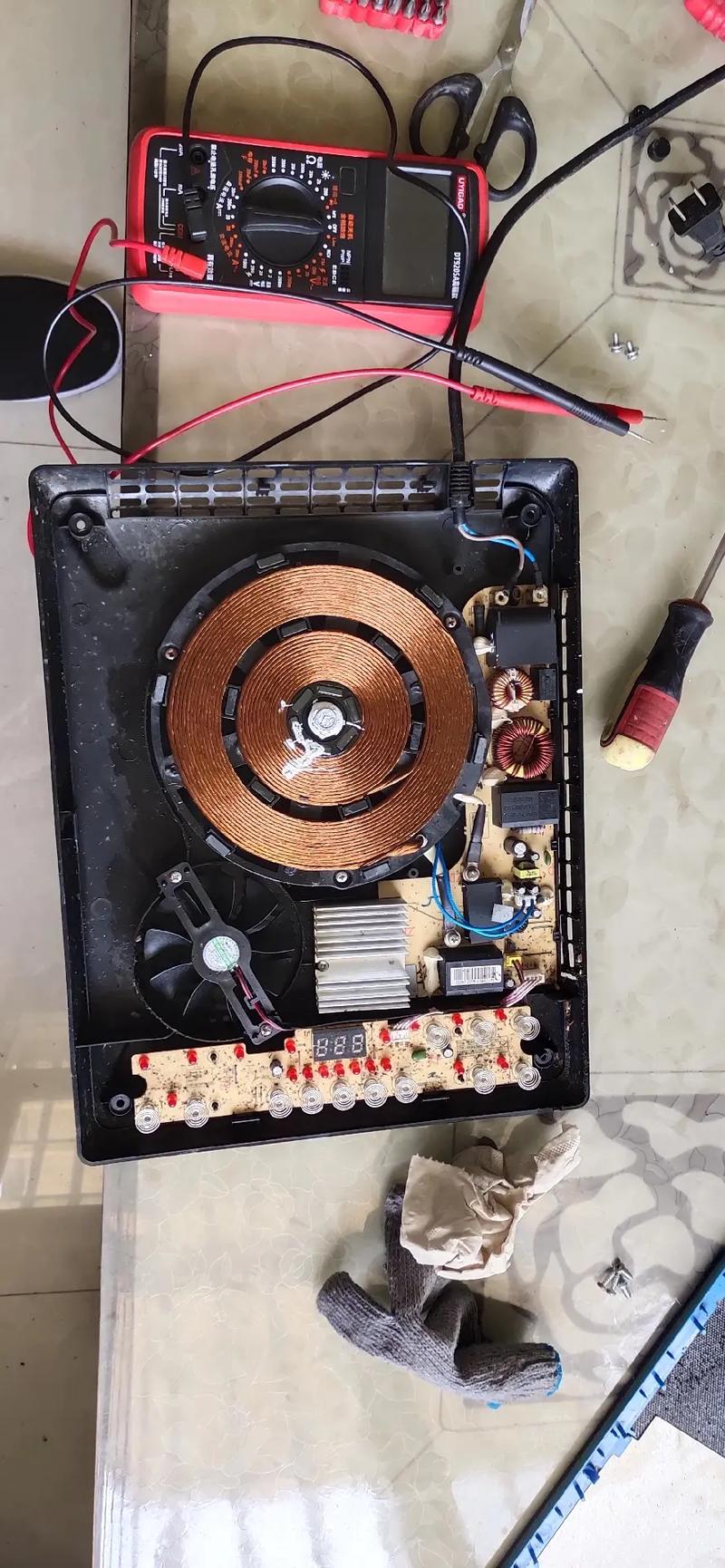

   • 操作： 断电后，拆开电磁炉外壳，找到电路板上一个或几个玻璃管或陶瓷管状的元件，这就是保险丝，它的一端或两端通常会标记有 "F" 或 "FU"。
   • 测量： 用万用表的电阻档（通断档）测量保险丝的两端，如果蜂鸣器响或电阻值接近0，则保险丝是好的；如果蜂鸣器不响或电阻值无穷大,则保险丝已烧断。
   • 处理：
     • 切勿直接更换！ 更换前必须找到烧保险丝的原因，否则换上新保险丝会立刻再次烧毁,甚至引发更严重的危险。
     • 排查短路点： 保险丝烧断通常是由于后续电路有元件短路，重点检查：
       • IGBT（绝缘栅双极型晶体管）： 这是电磁炉的“心脏”，也是最容易短路的元件，它通常固定在一个大的散热片上，用万用表的二极管档或电阻档测量其三个引脚（C极、E极、G极），C极和E极之间、C极和G极之间应该有一定的正向压降或高阻值，如果C-E或C-G之间电阻为0或很小,说明IGBT已击穿短路。
       • 整流桥（Rectifier Bridge）： 将交流电转换成直流电的元件，通常由四个二极管组成,测量其输入输出端之间是否短路。
       • 高压电容（滤波电容）： 一个很大的圆柱形电容,测量其两端是否短路。
       • 驱动电路： 控制IGBT的电路板部分是否有短路元件。

有显示，但无法加热，不报警

这通常是功率输出或驱动部分的问题。

1. 检查锅具：
   • 确认使用的锅具是含铁的（可以用磁铁测试，能吸住才行）。
   • 锅具大小是否合适（通常要求锅底直径大于8cm）。
2. 听风扇声音：

   开机后风扇是否转动？如果风扇不转，过热保护会启动，导致无法加热,检查风扇电机本身及其连接线是否松动。

3. 听“滴滴”声：

   放上合适的锅具，开机后如果能听到“滴滴滴”的报警声，说明检锅电路检测不到锅具,这通常是锅具问题或检锅电路故障。

4. 测量关键点电压（需要一定基础）：
   • 18V/5V电压： 测量控制板上的驱动芯片供电端是否有正常的18V和5V电压,这是驱动IGBT的基础。
   • PWM信号： 测量IGBT的G极是否有来自控制板的PWM（脉冲宽度调制）信号，这个信号是控制加热功率的关键，可以用万用表的直流电压档测量，在开机状态下，G极电压应该在0V和某个正值（如0.5V-1.5V）之间快速跳动，如果电压一直为0或一直为高电平，说明驱动电路或MCU（微控制器）有问题。
5. 检查同步电路和振荡电路：

   这些电路负责产生稳定的PWM信号，如果相关电阻、电容或二极管损坏，会导致没有PWM信号输出,无法加热。

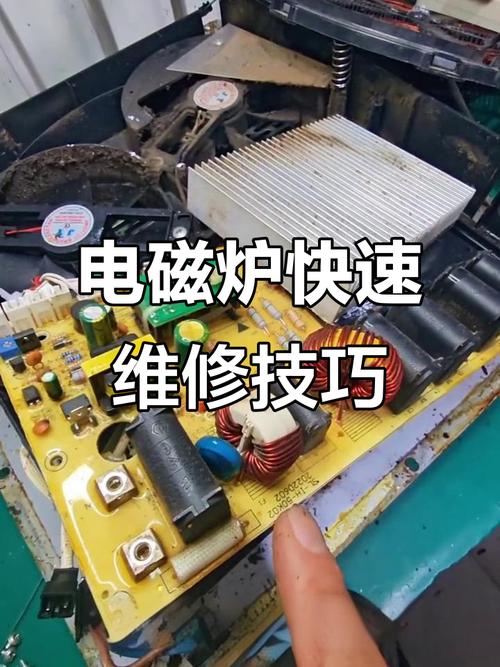

   （图片来源网络，侵删）

加热功率不稳定，时大时小

这通常与控制信号或供电稳定性有关。

1. 检查电网电压： 家里电压是否不稳定。
2. 检查控制板上的电位器： 有些电磁炉有功率调节电位器,检查其是否接触不良或脏污。
3. 检查MCU（主控芯片）： MCU是电磁炉的“大脑”，如果其工作异常，会导致输出指令不稳定，检查其供电、复位、晶振电路是否正常。
4. 检查温度传感器： 位于IGBT散热片上的热敏电阻，如果它性能变差，会给MCU错误的温度信号,导致MCU误判而调整功率。

开机后报警并自动关机

这通常是保护电路启动。

1. E0/E1/E2/E3/E4/E5/E6/E7等代码：
   • E0/E1/E2： 通常表示无锅或锅具不合适,重点检查检锅电路和同步电路。
   • E3/E4： 通常表示电网电压过高或过低,检查电压检测电路。
   • E5/E6： 通常表示IGBT或锅底温度传感器开路或短路,重点检查这两个传感器及其连接线。
   • E7： 通常表示炉面温度传感器异常。
   • （注意：不同品牌代码定义不同，请查阅您的电磁炉说明书）

第三部分：常见故障元件与更换

经过以上排查，如果确定了故障元件,就可以进行更换。

1. 保险丝：
   • 找到同规格、同电流值的保险丝更换，常见规格为10A/250V或15A/250V。
   • 更换前必须确保短路故障已排除。
2. IGBT（功率管）：
   • 这是最常见的易损件之一,更换时注意型号必须完全一致。
   • 安装时，需要在IGBT和散热片之间涂抹一层导热硅脂,以确保良好散热。
   • 拧紧螺丝时，要保证受力均匀,避免压裂IGBT。
3. 整流桥：

   型号必须一致,更换时注意正负极方向。

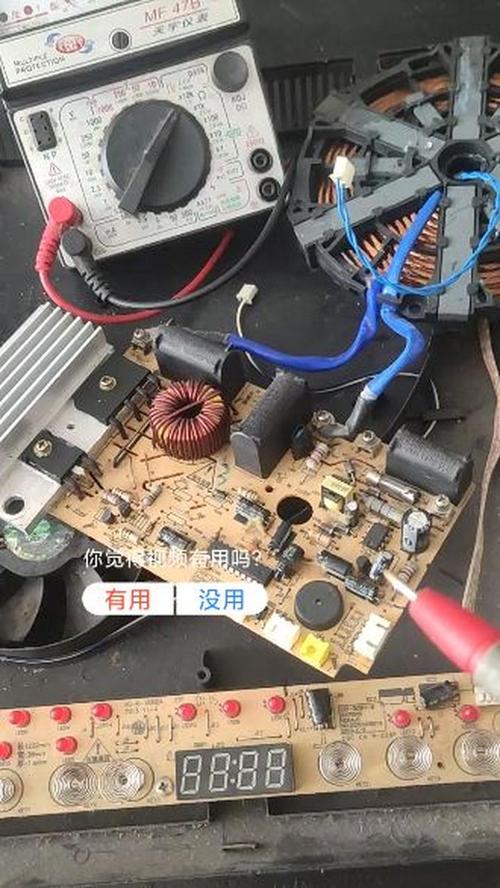

   （图片来源网络，侵删）
4. 电阻/电容：
   • 电阻：更换同阻值、同功率的电阻。
   • 电容：更换同容量、同耐压（耐压值必须等于或高于原值）的电容，特别是高压滤波电容,耐压值至关重要。
5. 风扇：

   如果电机烧毁，可以更换整个风扇模块,注意接口和尺寸匹配。

第四部分：总结与建议

1. 从简单开始： 永远从最简单的可能性开始排查（电源、保险丝、锅具）。
2. 测量是关键： 万用表是你的眼睛，学会测量电压、电阻、通断是维修的基础。
3. 找到根源： 更换元件前，一定要找到损坏的原因，IGBT烧毁，除了IGBT本身，还要检查驱动电路、Zener二极管（稳压管，通常与IGBT的G极并联）是否也损坏了。
4. 安全第一： 再次强调，不熟悉高压电路，就不要轻易动手,电磁炉内部即使在断电后也可能有危险。
5. 成本考量： 电磁炉的整体价值并不高，如果维修费用接近或超过一台新机的价格，或者故障复杂，建议直接更换新的,更为经济和安全。

希望这份指南能对您有所帮助！祝您维修顺利。
