压缩机内部模块故障

这是一个比较笼统的说法，但通常指向压缩机内部最核心、最复杂的部分——电机模块和控制模块，这些模块是压缩机的“大脑”和“心脏”，一旦出现故障,压缩机基本就无法正常工作了。

下面我将为您详细拆解这个故障可能的原因、症状、诊断方法以及解决方案。

什么是“内部模块”？

当维修人员或用户提到“内部模块故障”时,通常指的是以下几个核心部件中的一个或多个：

1. 电机模块：

   • 定子：固定部分，包含线圈,通电后产生旋转磁场。
   • 转子：旋转部分，被定子磁场带动,从而压缩制冷剂。
   • 启动电容和运行电容：为电机提供启动所需的瞬时大电流和运行时的相位差,帮助电机顺利启动并高效运转。
   • 保护器/过热保护器：当电机过载、过热或电流异常时，自动切断电源,保护电机不被烧毁。

2. 控制模块/变频驱动板：

   • 在变频空调中，这个模块至关重要，它接收来自室内机主板或遥控器的指令，通过复杂的电路控制压缩机的转速，从而精确调节制冷/制热量。
   • 它包含功率半导体（如IGBT）、驱动电路、控制芯片等。

3. 位置传感器模块：

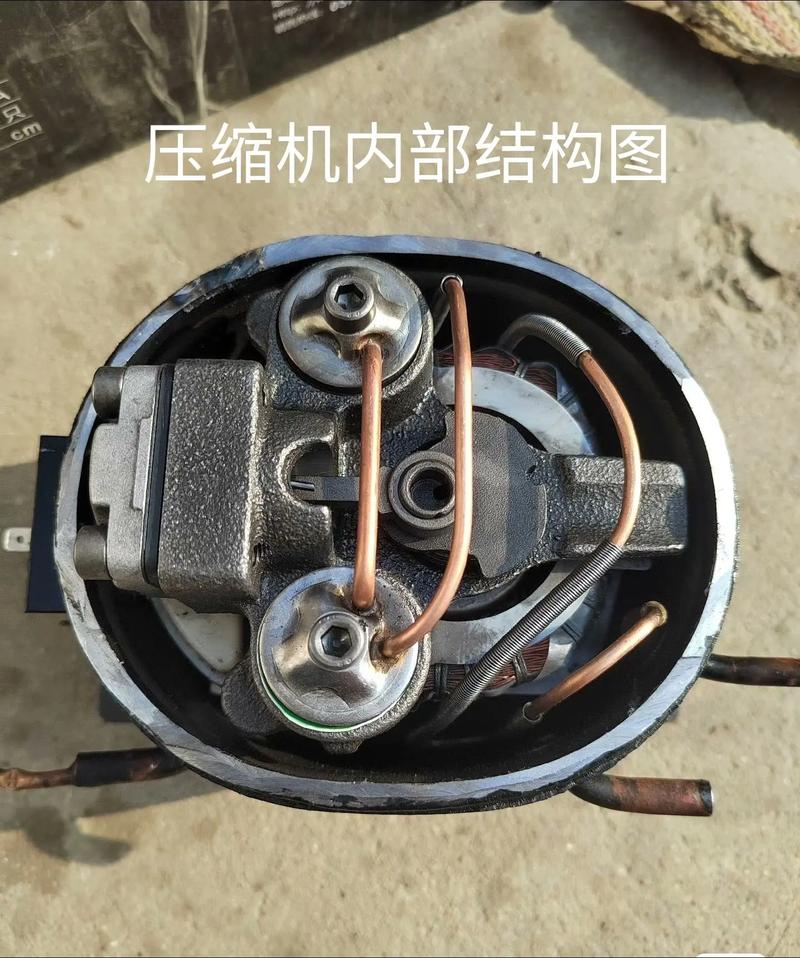

   （图片来源网络，侵删）

   在一些高端变频压缩机中，内置了位置传感器（如霍尔传感器），用于精确检测转子的位置,让VCD板能更精准地控制电机。

常见故障原因分析

电机模块故障（最常见）

• 线圈烧毁：

  • 原因：
    • 电压异常：电压过高击穿绝缘，或电压过低导致电机启动困难、电流过大而过热。
    • 制冷剂问题：系统中有空气、水分，导致压缩机“液击”，或润滑不良,增加电机负荷。
    • 散热不良：压缩机周围环境温度过高，或系统散热效果差,导致电机过热。
    • 启动/运行电容失效：电容容量下降或短路,导致电机无法正常启动或运行电流剧增。
    • 长期过载运行：制冷剂泄漏、散热片脏堵等导致压缩机长时间满负荷甚至超负荷工作。
  • 现象：压缩机通电后“嗡嗡”响但不启动，或者启动后不久就跳闸、过热保护。

• 轴承损坏：

  • 原因：润滑不足、润滑油老化、异物进入。
  • 现象：压缩机运行时内部有明显的金属摩擦声或撞击声，运行阻力增大，导致电流升高,最终可能烧毁电机。

控制模块/变频驱动板故障

• 元器件损坏：


  （图片来源网络，侵删）
  • 原因：
    • 电压波动或雷击：瞬间高压击穿板上的芯片、电容等精密元件。
    • 散热不良：VCD板本身或压缩机整体散热不好,导致板上的功率元件过热损坏。
    • 元件老化：电子元器件有其使用寿命。
    • 焊接点虚焊：运输或振动导致焊点开裂,接触不良。
  • 现象：压缩机完全不启动，或启动后转速不受控制（忽快忽慢），或报特定的故障代码（如变频空调常见的代码）。

• 软件/程序错误：

  • 原因：少见,但可能因强电磁干扰或程序漏洞导致控制逻辑混乱。
  • 现象：压缩机行为怪异,无法响应正常指令。

连接器和线路问题

• 原因：压缩机内部的接线端子松动、虚焊，或连接线因高温、振动而老化断裂。
• 现象：时好时坏,接触不良导致压缩机无法启动或频繁保护。

故障表现症状

当出现内部模块故障时,您的空调或制冷设备可能会有以下一种或多种表现：

1. 完全无法启动：通电后，压缩机没有任何反应,室内机不送风或只有自然风。
2. 启动困难并频繁跳闸：压缩机试图启动，发出“嗡嗡”声，但几秒后,空气开关或空调保护器就跳闸断电。
3. 运行但无制冷/制热效果：压缩机在运转，但出风口没有冷气或热气，这可能是电机转速过低或已损坏,无法有效压缩制冷剂。
4. 异响：运行时发出“咔哒”声（可能是保护器反复动作）、“嘶嘶”声（可能是制冷剂泄漏，但也会导致模块过载）或明显的金属摩擦声。
5. 空调报错：空调显示屏上出现特定的故障代码，
   • 定频空调：可能显示“压缩机故障”、“E4”、“E5”等。
   • 变频空调：可能显示“模块保护”、“IPM故障”、“H4”、“H5”等。
6. 压缩机外壳异常发烫：在短时间内，压缩机外壳温度非常高,远超正常工作温度。

诊断与排查方法（非专业人员请勿尝试）

警告： 诊断涉及高压电，非专业人员操作有触电和设备损坏的风险,强烈建议联系专业维修人员。

1. 初步观察：

   • 检查空调是否报错,记录故障代码。
   • 听听压缩机启动和运行时的声音。
   • 摸摸压缩机外壳的温度（注意烫伤）。

2. 使用专业工具检测：

   • 万用表：
     • 测电压：检查压缩机接线端子处的电压是否正常（启动电压和运行电压）。
     • 测阻值：断开电源，测量三相绕组之间的阻值是否平衡，对地（外壳）是否绝缘，如果三相阻值严重不平衡或对地短路,则说明线圈已烧毁。
   • 钳形电流表：

     测量压缩机启动和运行时的电流，如果电流远高于额定值且持续上升，或启动电流很大但无法下降,都表明存在严重问题。

   • 绝缘电阻表（兆欧表）：

     专门用来测量压缩机绕组对地的绝缘电阻，如果阻值很低（如低于2MΩ），说明绝缘已损坏,线圈可能已接地。

   • 代换法：

     对于变频空调，如果怀疑是VCD板故障，可以尝试用一块好的VCD板代换测试,这是最直接的判断方法。

解决方案

1. 轻微问题：

   • 如果是电容失效，更换同规格的新电容成本较低,可以尝试修复。
   • 如果是连接器松动,重新插紧或焊接即可。

2. 严重问题：

   • 电机烧毁、VCD板损坏、轴承损坏：这些属于压缩机内部的严重机械或电气损坏。通常的维修方法是更换整个压缩机。
   • 为什么不建议只维修模块？
     • 成本：单独购买原厂电机或VCD板非常昂贵,有时甚至接近一个新压缩机的价格。
     • 技术难度：需要专业的维修技术和设备,拆装和重新焊接对精度要求极高。
     • 可靠性：维修后的压缩机性能和寿命无法保证,可能很快会出现其他问题。
     • 保修：自行维修会彻底失去压缩机的保修。

3. 最终方案：

   • 更换压缩机：这是最常见、最可靠的解决方案，建议由专业人员操作，并确保同时更换干燥过滤器,以防止系统内的杂质再次堵塞新压缩机。
   • 更换整机：如果空调使用年限已久，维修成本过高，或者压缩机型号已淘汰,可以考虑更换新空调。

“压缩机内部模块故障”是一个严重的信号，通常意味着压缩机核心部件已经损坏，对于普通用户来说,最好的应对方式是：

1. 立即停止使用,避免对电路和其他部件造成二次损害。
2. 联系专业的家电维修服务,向他们描述故障现象。
3. 请专业维修人员进行检测,确定故障点。
4. 根据维修人员的专业判断和报价，决定是维修还是更换整机，在绝大多数情况下，更换压缩机是最终的解决方案。
