电磁加热器故障了怎么修？

第一部分：基本工作原理（维修前必须了解）

电磁加热器通过整流滤波电路将市电（AC 220V/380V）转换成直流电，再通过IGBT逆变电路将直流电转换成高频交流电（通常15-40kHz），高频电流流过加热线圈（感应线圈）时，会产生高速变化的磁场，当金属工件（如铁、钢）置于磁场中时，会因电磁感应原理产生强大的涡流，涡流在工件内部流动时，因电阻而产生热量，从而实现加热。

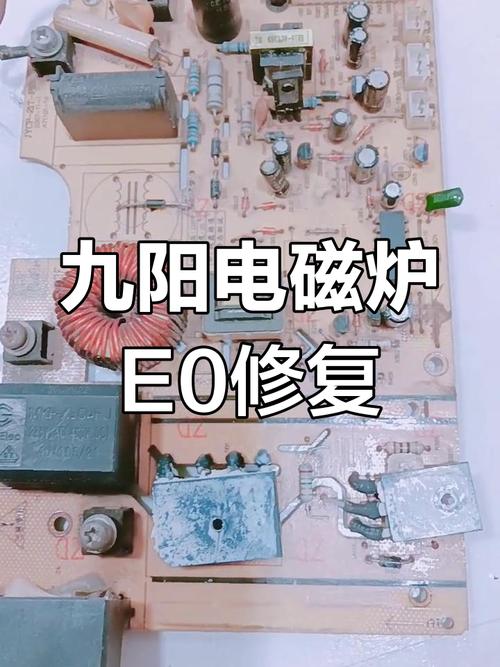

核心部件：

1. 整流桥： 将交流电转为直流电。
2. 滤波电容： 平滑直流电，储存能量。
3. IGBT (绝缘栅双极型晶体管)： 核心功率开关元件，用于产生高频电流。
4. 驱动板： 控制IGBT的开关频率和顺序。
5. 控制板： 主控单元，接收用户指令（温度、功率），控制驱动板工作。
6. 电流/电压检测板： 实时监测工作状态，提供保护信号。
7. 线圈盘： 产生磁场的部件。
8. 冷却系统： 风扇或水泵，为IGBT等发热元件散热。

第二部分：维修前的安全准备

安全第一！操作不当有触电和设备损坏的风险！

1. 断电！断电！断电！ 维修前务必切断总电源，并等待至少5-10分钟，让滤波电容充分放电（电容内可能存有高压电）。
2. 使用工具： 准备万用表（带二极管档和电容档）、示波器（高级维修必备）、螺丝刀、绝缘手套等。
3. 隔离设备： 确保设备与其他设备断开连接，特别是连接到线圈的负载。
4. 注意高压区域： 整流桥、滤波电容、IGBT等部分在断电后仍有危险，切勿随意触碰。

第三部分：常见故障现象与排查流程

请按照从简到繁、从外到内的顺序进行排查。

故障现象一：整机无反应，指示灯不亮

可能原因：

1. 电源问题：无市电输入、保险丝熔断、电源开关损坏。
2. 内部供电问题：变压器损坏、低压直流电源（如+24V, +5V）无输出。

排查步骤：

1. 检查外部电源： 用万用表交流电压档测量设备电源输入端子是否有220V/380V电压。
2. 检查保险丝： 断电后，找到电源输入端的保险丝（通常在电源线上或内部电源板上），用万用表电阻档或二极管档测量是否导通，若不通，则保险丝熔断。
   • 保险丝熔断的原因： 后级电路存在严重短路，如整流桥击穿、IGBT击穿、滤波电容短路等。切勿只换保险丝就开机！ 必须先找到短路点并修复，否则会再次熔断，甚至损坏更昂贵的部件。
3. 检查开关电源：
   • 若保险丝完好,可通电测量开关电源的输出电压（如+24V给驱动和控制板供电，+5V给芯片供电）。
   • 若无输出,可能是开关电源板本身损坏（如启动电阻开路、PWM芯片损坏、开关管损坏）。

故障现象二：有电源指示，但无法启动加热

可能原因：

1. 控制板问题： 主控芯片、晶振、按键板故障。
2. 驱动板问题： 驱动信号异常，无法正常驱动IGBT。
3. IGBT问题： IGBT本身损坏（开路或短路）。
4. 保护电路动作： 电流/电压检测电路检测到异常，触发了过流、过压、过热保护。
5. 线盘问题： 线圈盘断路或严重变形。

排查步骤：

1. 观察指示灯和代码： 查看设备是否有故障代码显示，这是判断故障方向的最快途径。"E1"可能表示无锅具或传感器故障，"E2"表示过流等。
2. 检查传感器：
   • 温度传感器： 通常为热电偶或热敏电阻，断电后，用万用表测量其阻值，并与标称值或在室温下的正常值对比，若阻值无穷大或为零，则传感器损坏或线路开路/短路。
3. 检查驱动信号：
   • 这是最关键的一步,需要使用示波器。
   • 在IGBT的栅极和发射极之间测量驱动波形,正常情况下，应能看到一列整齐的、有一定幅度的方波脉冲。
   • 若无波形： 故障可能在控制板或驱动板上，检查控制板给驱动板的信号输入端是否有波形。
   • 波形异常（如幅度过低、频率不对、有畸变）： 故障可能在驱动板本身。
4. 检查IGBT：
   • 断电并确认电容放电后，拆下IGBT。
   • 用万用表的二极管档测量其三个极：
     • G-E极： 正反向测量都应显示无穷大（开路），若有一定阻值，说明G-E极击穿或漏电。
     • C-E极： 正向测量（红表笔接E，黑表笔接C）应有一个0.4-0.7V左右的压降（类似二极管特性），反向测量应显示无穷大，若正反向都导通或阻值很小，说明C-E极击穿短路。
     • G-C极： 正反向测量都应显示无穷大，若导通，说明G-C极击穿。
   • 注意： 测量前务必将IGBT引脚从电路板上焊下或至少断开所有连接，否则电路板上其他元件会影响测量结果。
5. 检查线盘：

   用万用表电阻档测量线盘两端,应有一个很小的电阻（通常零点几到几欧姆），若阻值无穷大，说明线圈断路。

故障现象三：加热功率低或不稳定

可能原因：

1. 电网电压过低： 导致输入功率不足。
2. IGBT驱动不足： 驱动信号幅度不够，导致IGBT未完全饱和导通，内阻增大，功率下降。
3. 谐振电容问题： 与线盘组成LC谐振回路，若电容容量衰减或失效，会导致谐振频率偏移，效率下降。
4. 控制板参数漂移： 内部软件或元件老化，导致输出功率设定不准。
5. 线盘与工件距离不当： 距离过远，耦合效率低。

排查步骤：

1. 测量电网电压： 确认供电电压是否正常。
2. 检查驱动波形： 用示波器观察驱动波形的幅度是否足够（通常为12-18V）。
3. 测量谐振电容： 用电容表测量谐振电容的容量是否与标称值相符，容量下降过多则需更换。
4. 重新匹配参数： 对于可调节参数的设备，尝试重新调整功率、频率等参数，这通常需要专业知识和设备。

故障现象四：报警停机（如过流、过压、过热）

这是保护机制，必须找到根源，不能简单复位。

排查步骤：

1. 确认报警代码： 根据代码提示重点检查相应电路。
   • 过流保护： 重点检查IGBT是否击穿、线盘是否短路、驱动信号是否异常导致上下桥臂直通。
   • 过压保护： 检查电网电压是否过高、IGBT关断时间是否过长、吸收回路（缓冲电路）是否失效。
   • 过热保护： 检查风扇是否转动、风道是否堵塞、IGBT或散热器温度是否过高、温度传感器是否失效。
2. 测量关键点波形： 用示波器观察电流/电压检测电路的输出信号波形，判断保护信号是否误动作或真实过载。

第四部分：维修案例简析

案例1：开机烧保险丝

• 排查： 换上新保险丝后，不接负载，通电测量整流桥输出端电压，若电压正常，说明问题在后级，若电压异常（如接近0V），说明整流桥或滤波电容短路，拆下整流桥和滤波电容分别测量，发现IGBT的C-E极击穿短路，更换IGBT后，故障排除。
• 注意： 更换IGBT时，务必检查其吸收回路（通常由一个电阻、电容和一个二极管组成）是否完好，吸收回路失效是导致IGBT反复烧毁的常见原因。

案例2：有电源，但无任何反应，控制板不工作

• 排查： 测量控制板的供电电压（如+24V），发现为0V，顺着电源线检查，发现给控制板供电的低压保险丝熔断，更换保险丝后，恢复正常，原因是控制板上某个元件短路导致保险丝熔断，进一步检查发现是+24V稳压芯片击穿，更换后彻底修复。

第五部分：总结与建议

1. 先外后内： 先检查电源、线盘、工件等外部因素。
2. 先简后繁： 先检查保险丝、开关、传感器等简单易换的部件。
3. 善用代码： 设备自带的故障代码是维修的“向导”。
4. 工具是关键： 万用表是基础，示波器是排查驱动、控制等疑难杂症的“神器”。
5. 安全第一： 永远不要带电操作，高压部分尤其小心。
6. 寻找规律： 很多故障有共性，如IGBT损坏常伴随驱动或吸收回路问题。
7. 不要盲目更换： 找到故障根源再更换元件，否则会“治标不治本”，甚至引发新故障。
8. 寻求专业帮助： 如果对电路不熟悉，或维修后问题依旧，强烈建议联系设备厂家或专业维修人员，以免造成更大的损失或安全风险。
