电磁炉主板故障排查终极指南：从“小白”到“高手”，一文读懂！

别再盲目换主板！学会这几招，轻松定位电磁炉“大脑”问题，省钱又省心！ 电磁炉突然不加热、报警、死机？十有八九是主板在“罢工”！本文作为家电维修专家，将为您揭开电磁炉主板的神秘面纱，提供一套系统、详尽、图文并茂（此处为文字描述）的主板故障排查流程，从工具准备到逐步检测，让您在家就能变身“维修达人”，精准定位故障点,告别高额维修费！

开篇：为什么电磁炉主板是“故障高发区”？

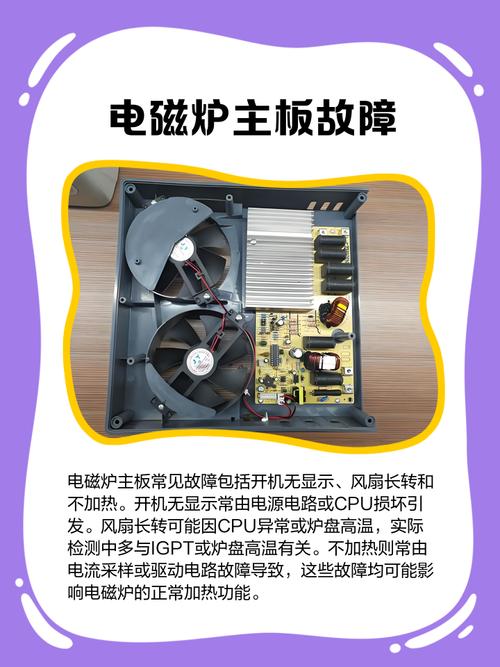

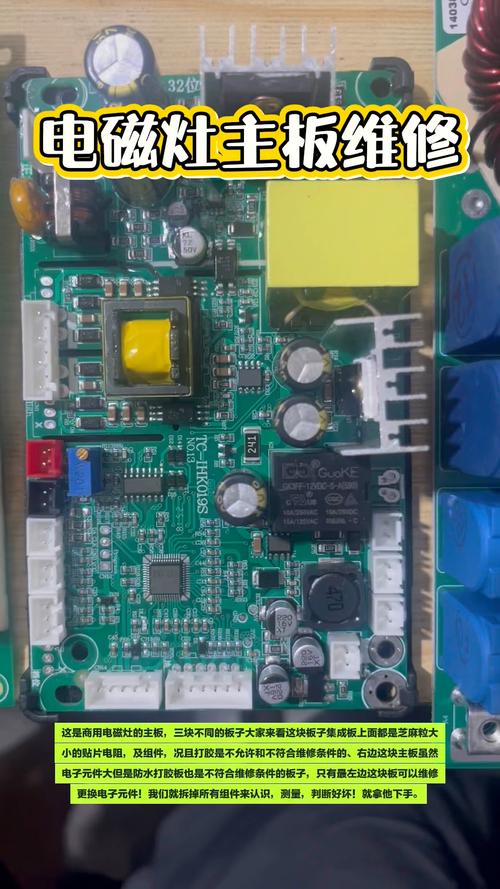

电磁炉，作为现代厨房的“猛火”担当，其核心就是那块布满电子元件的主板（也称PCB板或控制板），它就像是电磁炉的“大脑”和“心脏”，负责接收指令、控制功率、保护安全。

当您的电磁炉出现以下症状时，主板“生病”的可能性非常大：

• 通电无任何反应： 按键没灯，风扇不转，完全“死机”。
• 有反应但不加热： 机器滴滴报警，风扇转动,但锅就是不热。
• 加热异常： 功率不受控制，要么火力最小,要么一开机就爆炒。
• 频繁自动关机/报警： 动不动就显示E0、E1、E2等故障代码。

主板故障排查看似复杂，但只要遵循科学的方法，逻辑清晰，就能化繁为简，别担心，我将带您一步步“解剖”这块“大脑”。

准备工作：工欲善其事，必先利其器

在开始“手术”之前，请务必做好以下准备，这不仅能提高排查效率,更能保障您的安全！

1. 安全第一，断电操作！


   （图片来源网络，侵删）

   这是最重要的一条！务必拔下电磁炉的电源插头，并等待至少5分钟，让内部高压电容充分放电,电容内储存的高压电足以造成严重伤害！

2. 专业维修工具：

   • 万用表： 维修的“眼睛”，必备！建议使用数字万用表，能方便测量电压、电阻、通断。
   • 绝缘螺丝刀套装： 包括十字和一字，最好有带磁性的,方便操作。
   • 尖嘴钳/镊子： 用于夹取小元件和整理线束。
   • 电烙铁和焊锡丝： 用于拆卸和焊接元件。
   • 酒精和棉签： 用于清洁电路板。
   • 替换元件（可选）： 如果经验丰富，可以准备一些常用且易损的元件，如保险丝、IGBT管、整流桥、驱动电阻等。

3. 一份清晰的电磁炉电路图：

   不同品牌型号的电磁炉，主板电路设计大同小异，但细节有别，如果能找到对应型号的图纸，排查会事半功倍，可以在网上搜索“XX品牌XX型号电磁炉电路图”。

主板故障排查“三板斧”——从宏观到微观

我们将排查过程分为三个主要步骤：外观初检 -> 通电测压 -> 逐级排查。

第一步：外观“望闻问切”——寻找直观线索

断电状态下，仔细观察主板,这是成本最低但可能最有效的一步。

• 看：

  • 保险丝： 找到主板上的保险丝（通常是一个或两个玻璃管或陶瓷管），观察玻璃管内部，如果熔断、发黑或中间有熔点，说明电路存在严重短路,这是最常见的故障之一。
  • IGBT管（绝缘栅双极型晶体管）： 这是个黑色、有三个引脚的功率元件，通常带有散热片，检查其表面是否有烧蚀、鼓包、开裂的痕迹,IGBT损坏是导致不加热和炸机的主要原因。
  • 整流桥： 一个方形的元件，通常有四个引脚，检查是否有烧焦、炸裂的现象。
  • 高压电容： 检查顶部是否有鼓包、漏液的痕迹。
  • 电阻和电容： 寻找是否有烧焦、变色、虚焊的元件。
  • 电路板： 查看铜箔走线是否有烧断、腐蚀的痕迹。

• 闻： 凑近主板闻一闻，是否有烧焦的异味,这能快速锁定过热区域。

• 问： 向用户了解故障发生前的具体情况，是否电压不稳？是否进水？是否有异响后突然故障？这些信息是重要的诊断线索。

第二步：“通电测压”——给主板做“心电图”

如果外观检查未发现明显问题，或已更换损坏元件，就需要通电测试关键电压了。操作时务必注意安全，防止触电！

1. 低压电源部分（给“大脑”供能）：

   • 目标：测量+5V、+12V、+18V等电压是否正常。
   • 方法：找到电源变压器（通常是较小的方形块），其输出端会连接到稳压IC（如78L05、7812等）。
   • 测量点：用万用表直流电压档，测量稳压IC的输出端对地（通常是主板大面积的接地铜箔）的电压。
   • 判断：若+5V电压异常或为0，则MCU（微处理器）无法工作，会导致整机无反应,此时应检查电源电路本身。

2. 高压电源部分（给“心脏”供能）：

   • 目标：测量+300V左右的主电压是否正常。
   • 方法：找到主滤波电容（通常是圆柱形、个头很大的电解电容）。
   • 测量点：用万用表直流电压档,测量电容正负极之间的电压。
   • 判断：若无+300V电压，说明市电输入或整流滤波电路有问题，若电压正常，但后续不加热,则问题出在驱动或功率输出部分。

3. PWM脉冲信号（下达“加热”指令）：

   • 目标：检测MCU是否向驱动电路发出了正确的加热指令脉冲。
   • 方法：找到驱动IC（如TA8316S、UC3842等）的输入端,或者直接连接到MCU的PWM输出端。
   • 测量点：将万用表调至直流电压档，测量该点对地电压，在开机按下加热键后，电压应有规律地跳动（通常在0V到某个小电压之间，如0.5V-2V）。
   • 判断：若无此脉冲信号，说明MCU或其周边电路有问题，若有信号但IGBT不工作,则问题在驱动电路。

第三步：“逐级排查”——像侦探一样缩小范围

如果以上电压测量异常，就需要顺着信号流程,一级一级地排查了。

1. 市电输入回路：

   • 从电源插头开始，检查保险管是否熔断，如果熔断，切勿直接更换！ 必须找到导致熔断的根本原因。
   • 用万用表电阻档测量压敏电阻、整流桥是否击穿短路，这是保险熔断的“罪魁祸首”。

2. 低压电源电路：

   若+5V等电压异常，检查变压器初级、次级是否开路，整流二极管是否击穿，滤波电容是否失效,稳压IC是否损坏。

3. 同步振荡与驱动电路：

   • 这是故障率最高的区域之一，主要检测：
     • 同步比较电路： 检测相关电阻、电容是否变值或损坏，导致同步信号紊乱,PWM脉冲无法产生。
     • 驱动电路： 检查驱动IC及其外围元件，特别是上拉/下拉电阻、反馈电阻是否正常,驱动IC本身损坏也很常见。
     • 光耦： 检查反馈光耦是否工作正常,它负责将输出电流信号反馈给MCU进行功率调节。

4. 功率输出电路：

   • 如果驱动信号正常，但IGBT不工作或工作异常，重点检查：
     • IGBT管： 用万用表的二极管档测量其三个引脚间的阻值,判断是否击穿短路。
     • 谐振电容： 检查是否失效或容量下降。
     • 线圈盘（L1）： 检查是否引脚虚焊或内部断路。

常见故障代码解读与对应主板区域

专家总结与温馨提示

1. 逻辑为王： 电磁炉主板排查是一个逻辑推理过程，从现象到本质，从电源到负载，一步步排除,切忌东一榔头西一棒子。
2. 先简后繁： 优先检查保险丝、外观、电源等简单部分,再深入复杂的驱动和同步电路。
3. 安全底线： 永远不要在未断电或未放电的情况下触碰高压部分，高压电容的“余电”非常危险！
4. 量力而行： 如果您对电子电路不熟悉，或排查后仍无法确定故障点，请不要强行维修，电磁炉内部存在高压，非专业人士操作极易发生危险或造成二次损坏,最明智的选择是联系专业的维修人员或直接更换主板。

希望这份详尽的“电磁炉主板故障排查指南”能真正帮助到您。 掌握了这些方法，您在面对电磁炉主板故障时，将不再手足无措，每一次成功的排查，都是一次宝贵的学习过程，如果您觉得这篇文章对您有帮助，欢迎点赞、收藏、转发,让更多有需要的朋友看到！
