FM收音机故障了，怎么快速修好？

维修前的准备工作

在开始之前,请务必做好以下几点，这能保证你的安全和维修效率：

1. 安全第一：


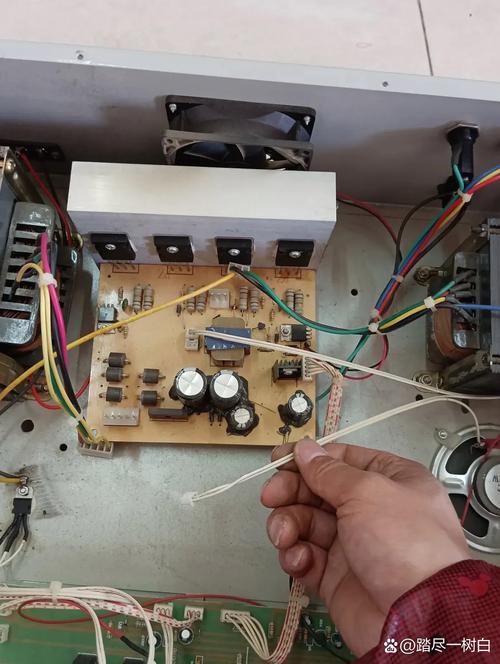

   （图片来源网络，侵删）
   • 断电：如果收音机有外接电源或电池，请务必先断开。
   • 放电：对于使用交流电的收音机，内部有大容量电容，即使拔掉电源也可能存有高压，建议用一个功率较大的电阻（如1KΩ/2W）的两个引脚去碰触电源滤波电容的正负极，进行放电。
   • 防静电：焊接时，佩戴防静电手环，防止静电击穿精密的集成电路。

2. 工具准备：

   • 万用表：必备工具，用于测量电压、电阻、通断。
   • 电烙铁和焊锡丝：用于拆卸和焊接元器件。
   • 吸锡器或吸锡线：用于拆卸元器件。
   • 小螺丝刀、镊子、尖嘴钳：拆机工具。
   • 信号发生器：专业维修必备，用于注入测试信号。
   • 示波器：专业维修必备，用于观察波形。
   • 导线、鳄鱼夹、屏蔽线：用于临时连接和信号注入。

3. 了解收音机：

   • 找到收音机的电路原理图和PCB布局图，这是维修的“地图”，没有图纸维修会非常困难，可以在网上搜索型号，或通过拆机拍照PCB板来反向推断。
   • 了解收音机的基本结构：天线、调谐器（高频头）、中频放大、检波、音频功放、电源等部分。

常见故障现象与排查思路

故障现象1：完全无声

故障分析：电源问题、功放部分问题、扬声器问题。

排查步骤：

1. 检查电源：

   • 电池：是否电量耗尽？电池夹是否生锈或接触不良？
   • 外部电源：适配器是否插好？电压是否正确？极性是否正确？
   • 用万用表测量：测量收音机主电源输入端或滤波电容两端的电压是否正常，如果无电压，检查电源开关、保险丝（如果有）、电源线。

2. 检查扬声器：

   • 直观检查：扬声器音圈是否卡死？纸盆是否破损？
   • 电阻测量：用万用表电阻档测量扬声器两端，应该有一个很小的电阻（通常是4Ω、8Ω或16Ω），如果电阻无穷大，说明扬声器音圈断路。

3. 检查功放电路：

   • 测量功放块供电：找到音频功放集成电路（如TDA2822, LM386等），测量其电源引脚的电压是否正常。
   • 测量静音/待机脚：有些功放块有静音或待机控制引脚，检查其电压是否处于正常工作状态（而不是静音状态）。
   • 信号注入法：从音量电位器的中间焊脚（信号输出端）注入一个音频信号（可以用手机播放音乐，通过一个电容耦合进去），如果扬声器发声，说明功放部分正常，故障在之前的电路，如果仍无声，说明功放部分或扬声器有问题。

故障现象2：声音小、失真

故障分析：供电电压不足、信号弱、元器件性能变差。

排查步骤：

1. 检查天线：天线是否连接好？是否完全拉出？收音机是否被金属物体屏蔽？
2. 检查供电：用万用表测量功放块和调谐器部分的供电电压是否稳定，有无偏低现象。
3. 检查信号通路：
   • 检查音量电位器：电位器内部碳膜磨损会导致声音小或接触不良，可以尝试来回转动音量旋钮，看声音是否时断时续，如果确认是电位器问题，可以更换或用酒精清洗。
   • 检查耦合电容：在音频通路中，耦合电容用于传递交流信号、隔断直流，如果电容失效或漏电，会导致信号衰减，可以用一个好电容并联上去试试。
4. 检查元器件：
   • 功放块：功放块性能不良会导致输出功率不足和失真，可以测量其各引脚电压与正常值对比。
   • 三极管/运放：检查音频前置放大级的三极管或运放是否工作正常。

故障现象3：搜台困难/搜不到台

故障分析：这是FM收音机最常见的故障，涉及调谐器和高频电路。

排查步骤：

1. 检查天线：同上，天线是信号的入口，至关重要。
2. 检查供电：调谐器（高频头）和锁相环电路需要稳定的供电，测量其供电引脚电压。
3. 检查调谐电压：
   • 很多FM收音机使用变容二极管来调谐，调谐电压（通常是几伏）由CPU或锁相环电路控制，加在变容二极管两端，改变其结电容，从而改变谐振频率。
   • 用万用表测量调谐电压：打开收音机，手动或自动搜台时，用万用表监测调谐电压端，看电压是否在正常范围内（例如0-8V）平滑变化，如果电压不变或为0，问题在CPU或PLL电路。
4. 检查本振电路：
   • 本机振荡器是调谐器的核心,它产生一个比接收频率高固定值（10.7MHz）的信号。
   • 信号注入法：找一个能产生10.7MHz信号的信号源，从调谐器的中频输出端注入，如果扬声器有“沙沙”声或台声，说明调谐器之前的电路（包括本振）工作正常，问题可能在中频之后，反之，则问题在本振或高频放大电路。
5. 检查中频放大电路：
   • FM收音机的标准中频是7MHz，这部分电路由中频变压器（俗称“中周”）和陶瓷滤波器组成。
   • 检查中周：中周内部的电容可能失效，或线圈断路/短路，可以观察是否发黑、有霉点，如果怀疑，可以尝试微调磁芯（用无感螺丝刀轻轻旋转），看是否能改善接收效果，如果无效，可能需要更换。
   • 检查陶瓷滤波器：陶瓷滤波器容易损坏，可以用一个好的同型号滤波器并联上去测试。
6. 检查集成电路：

   调谐器通常由一块专用集成电路（如TEA5767, SI4703等）或分立元件组成，如果外围元件都正常，很可能是IC本身损坏。

故障现象4：只有一个台或串台

故障分析：本振频率偏移、选频回路失谐、滤波器性能下降。

排查步骤：

1. 微调本振线圈和中周：这是最常见的原因，用无感螺丝刀仔细微调调谐器里的本振线圈和中周的磁芯，直到收音效果最佳，需要耐心和一点点试错。
2. 检查垫整电容和补偿电容：这些电容用于保证在整个频段内都能准确调谐，如果它们失效或参数改变，会导致频率偏移。
3. 检查AGC（自动增益控制）电路：AGC失效可能导致强信号时阻塞，弱信号时增益不足，感觉像串台。

维修实例与技巧

实例1：老式便携收音机搜不到台

• 现象：开机有“沙沙”声，但搜不到任何电台。
• 排查：
  1. 天线正常,供电也正常。
  2. 用万用表测量调谐电压,发现搜台时电压始终为0V。
  3. 查阅图纸,调谐电压由CPU的某个脚输出，测量CPU该脚电压，也为0V。
  4. 检查CPU的复位和时钟电路,发现晶振两端的电压异常。
• 维修：更换晶振后，CPU工作正常，调谐电压恢复正常，搜台成功。

实例2：车载收音机声音时断时续

• 现象：播放音乐时，声音会突然消失或变小，转动音量旋钮有时能恢复。
• 排查：
  1. 初步判断是接触不良问题。
  2. 重点检查音量电位器,拆下后，发现内部碳膜有明显的磨损和划痕。
• 维修：更换一个同规格的电位器，故障排除，如果找不到原装件，也可以尝试用酒精清洗，但效果可能不持久。

维修注意事项

1. 先简后繁： always 从最简单、最可能的原因开始检查，如电池、天线、开关、插头。

2. 先外后内：不要急于拆开机器，先检查外部连接、天线、环境因素。

3. 先电源后信号：确保电源正常是检修一切电路的前提。

4. 忌盲目拆卸：在不确定故障点时，不要大面积拆卸元器件，尤其是胶封的集成电路。

5. 做好标记：拆卸多引脚的元件（如排线、多脚开关）前，一定要用手机拍照或画图标记好连接位置。

6. 更换元件要匹配：

   • 电阻：功率和阻值要相同或功率更大。
   • 电容：耐压值必须大于或等于原值，容量和类型（如陶瓷、电解、涤纶）尽量相同，电解电容还要注意极性和尺寸。
   • 二极管/三极管：型号可以不同，但关键参数（如耐压、电流、频率）必须满足或优于原型号。
   • 集成电路：尽量使用原型号或直接替代型号。

7. 焊接质量：确保焊点光滑、牢固，无虚焊、假焊、短路，清理多余的焊锡。

希望这份详细的指南能帮助你成功维修你的FM收音机！维修是一个需要耐心和逻辑推理的过程，祝你成功！
