场扫描电路故障维修，关键点在哪？

第一部分：基础理论与作用

在开始维修前,必须理解场扫描电路是做什么的。

1. 作用：


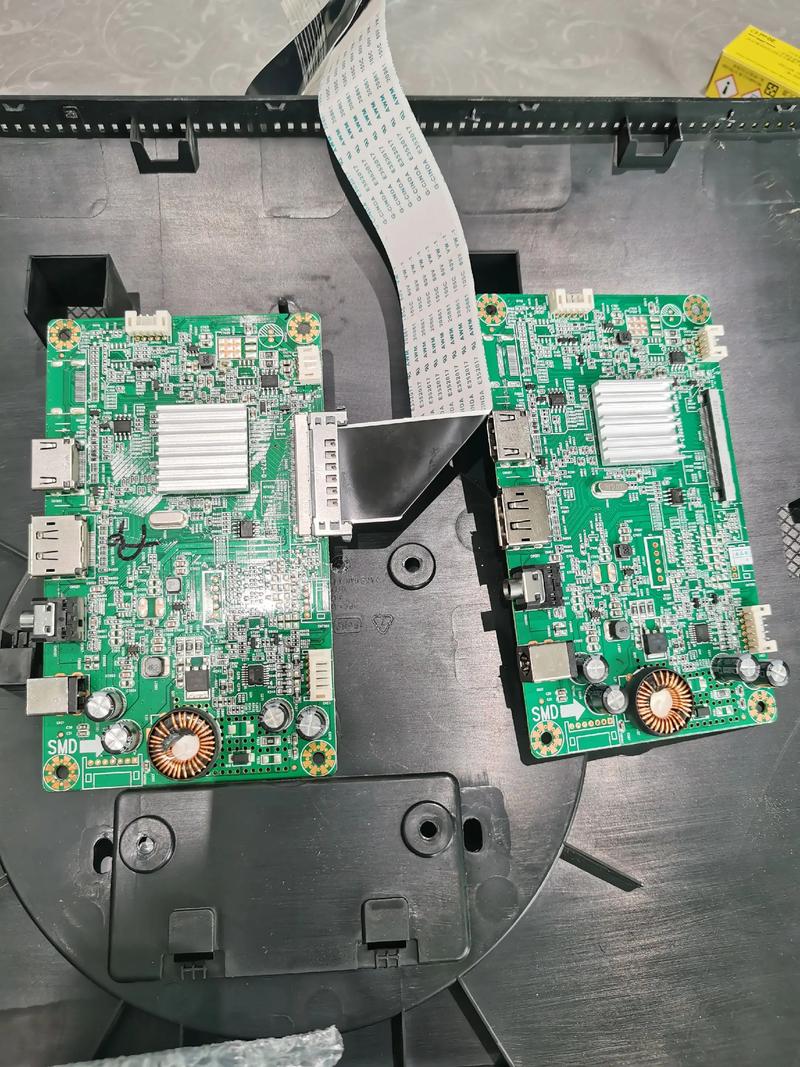

   （图片来源网络，侵删）
   • 控制电子束从屏幕顶部到底部进行周期性的垂直扫描。
   • 它产生一个锯齿波电流，流过垂直偏转线圈（DY），使电子束在垂直方向上匀速移动，然后快速返回（场逆程）。

2. 核心组成部分：

   • 场振荡电路：产生场扫描的频率和脉冲，是整个电路的“节拍器”,通常是集成电路内部的一部分。
   • 场锯齿波形成电路：将振荡电路产生的脉冲，通过RC积分电路，转换成所需的锯齿波电压。
   • 场激励/推动级：对锯齿波进行放大，以足够的幅度去推动输出级,通常是一个晶体管。
   • 场输出级：提供足够的功率和电流来驱动垂直偏转线圈，这是故障率最高的部分，常采用OTL（无输出变压器）或BTL（桥式推挽）电路。
   • 场线性/幅度校正电路：补偿扫描过程中的非线性失真，确保图像在垂直方向上不变形、不卷边、不压缩。
   • 反馈电路：将输出信号的一部分反馈到前级,用于稳定工作点和改善线性。

第二部分：典型故障现象与初步判断

根据故障现象,可以初步判断故障的大致范围。

第三部分：系统化维修步骤（安全第一！）

⚠️ 安全警告：

• 断电操作：维修前务必拔掉电源插头。
• 大电容放电：场输出级和电源部分有高压大容量电容，断电后需用大功率电阻（如1kΩ/5W）进行放电,否则会电击损坏元件甚至危及人身安全。
• 隔离法：对于CRT显示器，建议断开显像管高压帽，并在阳极金属处接好地线,防止意外触电。

第一步：目视检查与初步测量

1. 目视检查：


   （图片来源网络，侵删）
   • 观察电路板有无明显的烧焦、发黑、炸裂的元件（特别是大功率管、电阻、电容）。
   • 检查保险丝是否熔断，如果熔断，不要直接更换,要先查明短路原因。
   • 检查有无虚焊、脱焊的焊点,特别是大电流元件的引脚。
   • 检查电解电容有无鼓包、漏液现象。

2. 测量关键电压：

   • 总供电电压：测量场扫描电路的供电输入端电压是否正常（如+12V, +24V, +45V等），若无电压,检查电源电路或供电通路。
   • 保险丝：若保险丝熔断，用万用表电阻档测量其通路，若不通，说明存在严重短路。
     • 重点检查：场输出对管（OTL电路）、大功率电阻、逆程二极管是否击穿短路。

第二步：针对性排查（根据故障现象）

案例A：故障为“一条水平亮线”

这是最紧急的故障,应立即关机。

1. 测量场输出级供电：确认供电是否正常，若无,查电源。
2. 测量场输出级中点电压：对于OTL电路，测量两个输出管连接点的电压（通常为供电电压的一半），若该电压异常（如为0V或等于供电电压）,说明场输出级未工作。
3. 向前级追信号：
   • 找到场激励信号输入点（通常是场输出IC的一个引脚）。
   • 用示波器或万用表（测电压波动）观察此处是否有信号，若无，说明故障在前级（振荡或激励电路）。
   • 若有信号，而输出级无输出，则100%是场输出级损坏，重点检查：
     • 输出对管/功放IC是否击穿短路。
     • 升压电容/二极管（部分电路中用于提高逆程期电压）是否失效。
     • 偏置电阻是否变值,导致输出管未导通。

案例B：故障为“场不同步”

1. 测量场同步信号：用示波器观察场振荡IC的同步信号输入端，是否有同步脉冲输入，若无,查同步信号通路。
2. 检查振荡定时元件：找到场振荡的定时电阻（Rt）和定时电容（Ct），这两个元件的值决定了振荡频率，用电容表和电阻表测量其是否变质或开路,这是最常见的故障点。
3. 检查AGC电路：如果同步信号幅度不稳定，也可能导致不同步，可检查相关的AGC（自动增益控制）电路。

案例C：故障为“场幅不足/线性不良”

这类故障通常是“软故障”,元件参数发生轻微变化。

1. 检查反馈网络：找到从场输出端回到前级激励或振荡电路的反馈电阻和电容，这些元件的值变化会直接影响幅度和线性,重点测量。
2. 检查锯齿波形成电容：该电容（通常接在振荡IC的一个引脚到地）容量下降会导致锯齿波幅度不足,进而使场幅压缩。
3. 检查线性校正电容：电路中用于改善线性的小电容（如S校正电容）失效或容量变化,会导致图像卷边。
4. 代试法：对于怀疑性能不良的电容（特别是电解电容）,可以用同规格的好件进行代换试验。

第三步：使用工具进行精确测量

1. 示波器（最佳工具）：

   • 可以清晰地看到各级的波形，包括同步脉冲、锯齿波、激励脉冲和场输出波形。
   • 通过对比正常波形,可以快速定位到波形异常的那一级电路。
   • 可以观察波形的幅度、频率和线性,判断失真类型。

2. 万用表：

   • 电压档：测量各点静态工作电压,与电路图标注值对比。
   • 电阻档：在断电情况下，测量元件的通断、电阻值,判断有无短路或开路。
   • 电流档：串联在场输出级的供电回路中，测量工作电流，若电流过大或过小,说明电路工作异常。

第四部分：常见元件故障点

• 电解电容：最易损坏的元件，常见故障是容量下降、漏电、鼓包、失效，是导致线性不良、幅度不足、不同步的罪魁祸首。
• 大功率电阻：工作时发热，容易阻值增大或烧断，会导致激励不足、工作点偏移。
• 大功率晶体管/场输出IC：工作在高电压、大电流状态下，是最容易损坏的元件之一，常见故障是击穿短路。
• 逆程二极管：承受很高的反向电压，容易击穿短路。
• 电位器：用于场幅、场线性调节，长期使用容易接触不良或碳膜磨损,导致调节失灵或图像跳动。
• 小瓷片/涤纶电容：可能因受潮或过压而击穿漏电。

第五部分：维修实例简述

实例1：老式彩电上半部无图像，下半部正常。

• 分析：典型的OTL场输出电路对称性损坏，上半部无图像,说明负责扫描上半部的功放管未工作。
• 维修：断电后，测量上半部功放管的各极电压，发现be结电压为0，偏置电阻开路,更换偏置电阻后恢复正常。

实例2：液晶显示器场幅严重压缩，图像矮了一半。

• 分析：场输出级增益不足或锯齿波形成电路有问题。
• 维修：
  1. 测量场输出IC供电正常。
  2. 用示波器观察场输出IC的激励输入端,锯齿波幅度正常。
  3. 观察其输出端,波形幅度明显偏小。
  4. 查阅电路图，发现输出端到偏转线圈之间有一个S校正电容，测量该电容，容量已从原值的4.7μF下降到不足1μF，更换新电容后,场幅恢复正常。

场扫描电路维修是一个逻辑性很强的工作,核心思路是：

先供电，后信号；先整体，后局部；先静态，后动态。

1. 安全永远是第一位。
2. 从故障现象入手,初步判断故障区域。
3. 测量关键电压,快速缩小故障范围。
4. 利用示波器等工具追踪信号,精确定位故障点。
5. 重点怀疑“易损件”，如电容、电阻、功率管。

对于维修新手，建议从简单的“目视检查”和“电压测量”开始，逐步积累经验，多看电路图，理解信号流程,维修工作就会变得事半功倍。
