LED灰屏故障如何快速检修？

99ANYc3cd6 行业动态 2026-01-17 2

核心思路：判断故障范围

灰屏故障通常集中在以下几个关键环节：

供电系统：整个屏幕的“血液”，如果供电异常,一切免谈。
发送卡与接收卡：数据的“大脑”和“中转站”,负责信号处理和分配。
排线与连接：数据的“神经网络”,负责信号传输。
接收卡与模组/箱体：信号的“最终执行者”,负责点亮灯珠。

检修的核心就是逐一排除,最终锁定故障点。

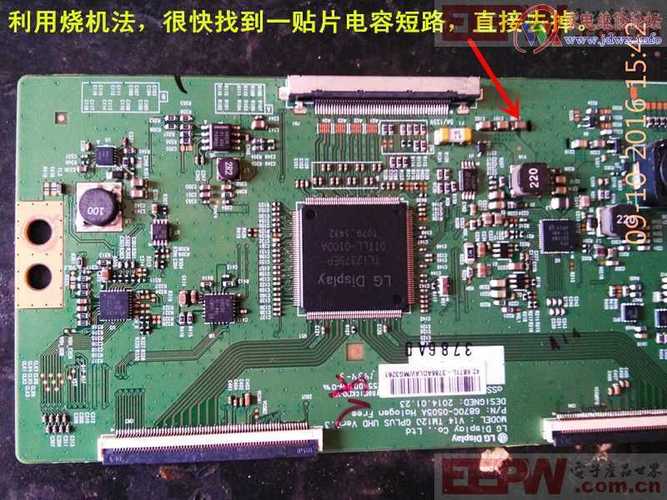

（图片来源网络，侵删）

第一步：安全准备与初步检查

在进行任何操作前，请务必断开所有电源，并等待显示屏内部电容完全放电,以防触电或损坏设备。

观察与询问：
- 故障发生过程：是突然黑屏，还是逐渐变灰？是在通电时发生,还是在发送信号后发生？
- 是否有异味或异响：通电后仔细闻一下是否有烧焦的气味，听是否有异常的“滋滋”声或啸叫声。
- 检查指示灯：观察发送卡、接收卡、电源等设备上的电源指示灯和状态指示灯是否正常亮起。
检查外部连接：
- 检查发送卡：确保发送卡已正确插入计算机的PCIe插槽，并用螺丝固定，检查发送卡到接收卡的网线（通常是交叉网线或光纤）是否插紧、插对。
- 检查接收卡：检查接收卡上的排线是否插紧、插反,排线连接处是最容易出现接触不良的地方。

第二步：核心供电系统检查（最常见的原因）

灰屏的首要怀疑对象就是供电不足或异常。

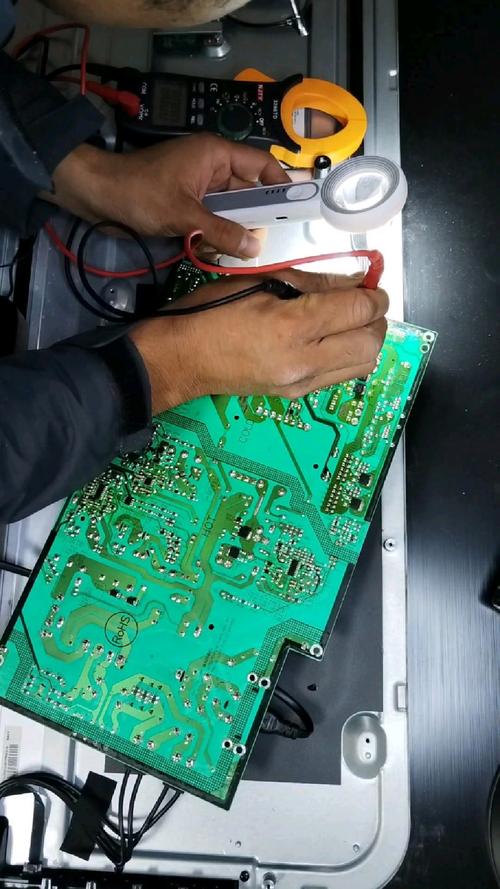

（图片来源网络，侵删）

测量输入电压：
- 使用万用表测量开关电源的交流输入端（L和N端）电压是否为220V左右。
- 测量开关电源的直流输出端（V+和V-端）电压是否为标称值（通常是5V）。这是最关键的一步！
- 注意：如果输出电压严重偏低（例如只有2-3V）或为0V,则基本可以确定是电源故障。
检查电源负载能力：
- 一个电源模块可能同时为多个模组供电，如果某个电源模块损坏,会导致其负责的区域灰屏。
- 替换法：找一个确认好的同型号电源，替换掉怀疑有问题的电源，看故障是否转移,这是判断电源好坏最有效的方法。
检查电压传输：
- 从电源输出的V+和V-,需要经过铜排或电线连接到每个模组。
- 检查铜排连接点是否松动、氧化或生锈，导致接触电阻过大，电压在传输过程中被“吃掉”了。
- 测量模组输入端的电压，看是否仍然正常，如果远低于5V,说明供电线路有问题。

第三步：信号传输系统检查

如果供电正常,那么问题很可能出在信号链路上。

发送卡与接收卡：
- 重启：尝试重启计算机和发送卡软件。
- 软件设置：检查发送卡软件中的分辨率、刷新率、灰度等参数是否与接收卡和屏幕的规格匹配,错误的参数可能导致接收卡无法工作。
- 发送卡本身：如果更换了网线和重启软件后问题依旧，可能是发送卡硬件损坏,可以尝试将发送卡换到另一台电脑上测试。
网线（HUB75协议常用）：
- 检查网线：确保网线质量良好，没有断线或严重破损，网线长度不宜超过建议值（通常100米以内）。
- 替换法：更换一根确认好的网线,这是最简单有效的排查方法。
光纤（HUB128协议或长距离传输常用）：
- 检查光纤：检查光纤是否有弯折过度或被挤压。
- 检查光模块：检查发送卡和接收卡端的光模块指示灯是否正常亮起（通常绿色为光链路正常，红色为Link Down），如果不亮,可能是光模块故障或光纤问题。
- 替换法：更换光纤或光模块进行测试。

第四步：接收卡与模组/箱体检查

这是最精细的检查环节,需要一定的动手能力和经验。

接收卡本身：
- 替换法：将怀疑有问题的接收卡，与一个工作正常的接收卡对调位置，如果故障区域跟着接收卡移动,则说明是接收卡损坏。
- 检查接收卡保险丝：有些接收卡上有小保险丝,检查是否熔断。
模组/箱体内部（重点排查区）：
- 检查排线：这是最高发的故障点！
  - 重新插拔：将模组上所有与接收卡连接的排线（通常是2-4根）都拔下来，仔细检查排线头和排线插槽内是否有灰尘、氧化、针脚歪斜，用橡皮擦或酒精棉片轻轻擦拭排线针脚，然后重新用力插紧、插到位，确保听到“咔哒”声。
  - 替换法：找一根确认好的同型号排线,替换掉怀疑有问题的排线。
- 检查驱动IC芯片：
  - 观察：仔细观察模组上的驱动芯片（通常是几块黑色的方形芯片，型号如MBI5124, TB62726等），看是否有明显的烧焦、鼓包、裂痕。
  - 温度法：在通电后（安全操作），用手背快速触摸芯片表面，如果某个芯片异常发烫,则基本可以确定该芯片已损坏。
- 检查灯珠和灯板：
  - 如果是局部一小块区域灰屏，而其他区域正常,可能是该区域的灯珠或灯板本身问题。
  - 可以用万用表的二极管档，小心地测量灯珠是否通路（需要专业知识和工具，非专业人士不建议轻易尝试）。

第五步：软件与设置问题

在硬件都正常的情况下,也不能忽视软件。

发送卡软件：
- 检查软件设置中的输出模式（如DVI/HDMI）、分辨率是否与屏幕物理点数匹配。
- 检查屏参设置是否正确，包括扫描方式、行/列数等。
计算机系统：
- 检查显卡驱动是否最新,或尝试重新安装驱动。
- 尝试更换一台计算机作为信号源,排除原计算机显卡或系统问题。

检修流程图

LED灰屏故障
      |
      V
【第一步：安全与初步检查】 --> 观察指示灯、检查外部连接
      |
      V
【第二步：核心供电检查】 --> 测量电源输出电压（关键！）
      |     |
      |     V
      |   电压异常 --> 检查/替换电源模块、检查供电线路
      |
      V
【第三步：信号传输检查】 --> 检查网线/光纤 -> 检查发送卡/接收卡设置
      |     |
      |     V
      |   信号异常 --> 替换网线/光纤 -> 替换/重启发送卡
      |
      V
【第四步：接收卡与模组检查】 --> 对调接收卡位置
      |     |
      |     V
      |   接收卡坏 --> 更换接收卡
      |     |
      |     V
      |   接收卡好 --> 重点检查模组排线（重新插拔/替换）
      |     |
      |     V
      |   排线正常 --> 检查驱动IC（看/摸）--> 检查灯珠/灯板
      |
      V
【第五步：软件与设置检查】 --> 检查发送卡软件设置、显卡驱动
