电磁炉疑难故障怎么修？

99ANYc3cd6 行业动态 2026-01-17 38

第一部分：维修前的准备与安全须知

电磁炉内部有高压大电流元件,操作不当有触电和损坏设备的危险。安全永远是第一位的！

工具准备：

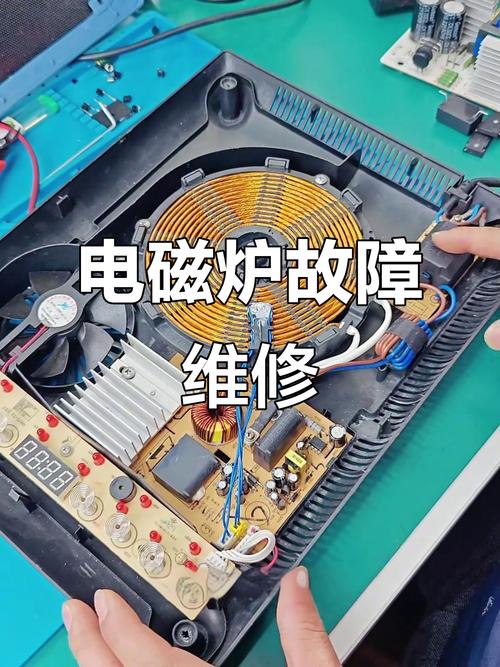

（图片来源网络，侵删）
- 万用表（必备）： 建议使用带电容、二极管、频率测量功能的数字万用表。
- 绝缘工具： 绝缘螺丝刀、尖嘴钳、镊子。
- 其他： 示波器（高级维修）、电烙铁、松香、焊锡、酒精、棉签、小刷子、替换用的IGBT、高压电容、电阻、风扇等。
安全须知：
- 断电操作： 任何拆机、测量都必须在拔掉电源插头后进行。
- 放电操作： 电磁炉断电后，高压滤波电容（C1）中仍存有高压电，必须用大功率电阻（如10kΩ/5W）或螺丝刀绝缘柄进行短路放电，否则会损坏万用表或导致电击。
- 隔离测试： 对于疑难故障，不要轻易在机内直接通电测试，最佳方法是将主板拆出，连接上锅具、风扇、电源线，在绝缘环境下进行通电测试，这样可以避免因元件爆裂损坏炉面和外壳。

第二部分：系统化排查思路——“望、闻、问、切”法

疑难故障的排查不能“头痛医头，脚痛医脚”，必须遵循一个清晰的逻辑流程。

第一步：望闻问切——收集故障信息

望：
- 观察外观： 炉面有无裂纹、划痕？外壳有无变形、烧焦痕迹？
- 观察内部： 拆开后，仔细检查电路板，寻找明显的故障点：
  - 烧黑的元件： IGBT、整流桥、保险丝、大功率电阻、电容等是否有烧焦、发黄、炸裂的痕迹。
  - 虚焊点： 检查IGBT、桥堆、LM339、主控IC等大元件的焊盘，是否有焊锡开裂、引脚发黑的现象（“冷焊”）。
  - 腐蚀的电路板： 有无液体渗入导致电路板铜线腐蚀、短路。
  - 脱落的元件： 有无小元件（如电阻、电容）脱落。
闻：

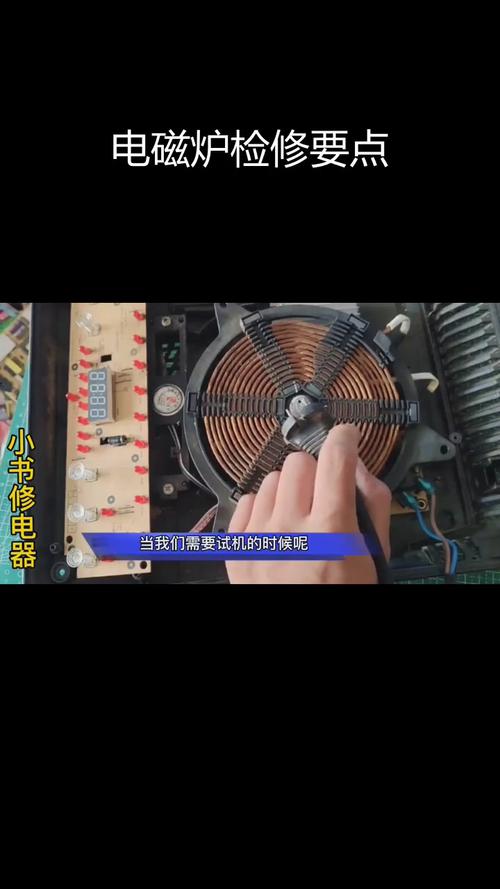

（图片来源网络，侵删）

闻一闻电路板和元件有无焦糊味或臭氧味,这通常意味着有元件过热损坏。
问：
- 向用户了解故障发生的过程：
  - 故障现象： 是完全不通电？还是报警（如E0/E1/E2）？是无锅？还是加热慢或间歇性加热？
  - 发生时机： 是突然发生，还是逐渐出现？在特定操作（如使用大锅、炖汤）时更容易出现吗？
  - 使用环境： 电压是否稳定？是否经常移动或碰撞？
  - 维修史： 此电磁炉是否被他人维修过？如果修过，要重点检查维修过的部分。
切：

这是最核心的动手环节,根据以上信息，进行有针对性的测量。

第二步：电源回路检查——“地基”是否稳固

无论何种故障,首先要确保电源部分正常，这是整个系统工作的基础。

保险丝检查：
- 用万用表电阻档测量保险丝F1是否熔断。
- 若熔断： 绝对不能只换保险丝就通电！ 保险丝熔断说明后级电路存在严重短路，必须先找到短路点。
- 排查短路点：
  - 断开电源,对高压电容放电。
  - 断开IGBT的C、E极（集电极和发射极）。
  - 再次测量保险丝,若保险丝仍然短路，则故障在AC输入和整流滤波电路，重点检查：
    - 压敏电阻（通常跨在L、N线两端，易击穿短路）。
    - 整流桥（全桥或半桥，易击穿短路）。
    - 滤波电容（C1，易击穿短路）。
  - 若断开IGBT后保险丝不再短路,则故障在IGBT驱动及功率输出电路，重点检查IGBT本身是否击穿短路。
整流滤波电路检查：

保险丝完好时,通电（在隔离测试环境下）测量桥堆输出端的直流电压（约220V * 1.414 ≈ 310V），若无电压，检查AC输入线、保险丝、桥堆。

第三步：驱动及功率输出回路检查——“引擎”是否正常

这是电磁炉工作的核心,也是疑难故障的高发区。

IGBT检查：
- 断电,对电容放电。
- 用万用表二极管档测量IGBT的三个极。
- 正常情况： G极与C极、G极与E极之间应有一个PN结的压降（约0.5V左右）；C极与E极之间正反向都应开路。
- 故障情况： 若C-E极之间正反向导通或阻值很小，说明IGBT已击穿损坏。更换IGBT前，必须查明导致其损坏的根本原因！
驱动电路检查：
- IGBT损坏通常不是孤立的,罪魁祸首往往是驱动电路。
- 关键元件： 驱动变压器、对管（如S8050/S8550）、电阻、稳压二极管（如18V稳压管）。
- 测量方法：
  - 测量对管的三个引脚,检查是否有击穿或开路。
  - 测量驱动变压器的初级和次级线圈是否通断。
  - 测量提供给驱动电路的18V工作电压是否正常。
  - 示波器观察（最佳）： 在PWM脉冲信号输入端（通常是主控IC到驱动对管之间）可以看到一串方波脉冲，若无波形或波形异常（如上下不对称、幅度不足），则驱动电路有问题。

第四步：同步及振荡电路检查——“大脑”指令是否正确

主控IC（如MCU、LM339）发出加热指令，需要通过同步电路检测到锅具的存在，才能启动振荡电路，产生PWM信号驱动IGBT。

同步电路检查：
- 核心IC： 通常由比较器（如LM339）构成。
- 关键点： 测量同步比较器输入端的电压，这些电压来自电流检测电路和电压检测电路，若电压异常，会导致同步失败，从而报无锅故障或不加热。
- 常见故障： 比较器LM339损坏、其周边的分压电阻、电容变值。
振荡电路检查：
- 在同步信号正常后,振荡电路会开始工作。
- 关键点： 测量PWM信号输出端，用示波器可以看到频率和占空比会随火力调节而变化的方波，用万用表交流档测量，应有跳变的电压值（如0.5V ~ 2.5V之间变化）。
- 常见故障： 振荡相关的定时电容、电阻损坏，导致PWM信号无输出或频率异常，引起不加热或IGBT过热保护。

第五步：检测及保护电路检查——“保安”是否尽责

保护电路是电磁炉的安全卫士,但有时也会因元件老化或参数漂移而“误报”。

电流检测电路：
- 通过电流互感器检测主回路电流,防止过流。
- 检查： 测量电流互感器次级输出的电压是否正常，若电压异常，可能是互感器损坏或其负载电阻变值。
电压检测电路：
- 检测输入电网电压,防止过压、欠压。
- 检查： 测量提供给主控IC的电压采样信号是否稳定准确。
IGBT温度检测：
- 通过负温度系数热敏电阻（NTC）检测IGBT散热片温度。
- 常见故障： NTC电阻阻值漂移或其到主控IC的线路开路，导致主控IC误判温度过高，从而进入保护状态，出现间歇性加热或报警。
锅具温度检测：
- 通过热敏电阻检测炉面温度。
- 常见故障： 热敏电阻损坏或其插座接触不良，导致干烧保护或报E0/E1类故障。

第三部分：典型疑难故障案例分析

间歇性加热，有时报E0（无锅）故障

现象描述： 有时能正常加热，有时放上锅后不加热并报警E0，或者加热过程中突然停止并报警。
排查思路：
1. “望闻问切”： 询问用户是否使用过小锅、凹底锅或不导磁锅，排除锅具问题。
2. 检查锅具检测电路： 重点检查同步电路和振荡电路的元件，疑难点在于元件性能不良，如电容轻微漏电、电阻阻值轻微漂移、比较器LM339性能不佳，这些元件在冷态时可能正常，工作一段时间后因温度升高而参数改变，导致电路工作异常。
3. 检查虚焊： 对IGBT、桥堆、LM339、主控IC等所有大功率和关键引脚进行补焊，虚焊是导致接触不良、间歇性故障的最常见原因之一。
4. 检查供电稳定性： 检查给主控IC和比较器供电的滤波电容是否容量下降，导致工作电压不稳。
解决方案： 重点补焊同步和振荡电路的元件，并替换掉性能不佳的LM339和滤波电容。

开机后报警E1/E2（电压异常），但实际电网电压正常

现象描述： 用户反映家里电压很稳定，但电磁炉一开机就报E1或E2。
排查思路：
1. “切”： 测量电压检测电路的关键点电压，电压检测电路通常由一个大的分压电阻网络将220V交流分压后，送入主控IC。
2. 重点排查：
  - 分压电阻变值： 检查分压电阻网络中的某个高阻值电阻（如几百kΩ）是否因老化而阻值变大或变小，导致采样电压超出正常范围。
  - 滤波电容失效： 电压采样信号经过一个电容滤波，如果电容失效（容量为0），采样信号会非常“毛刺”，主控IC会误判为电压不稳。
  - 主控IC损坏： 如果外围电路都正常，可能是主控IC内部的ADC（模数转换器）损坏，导致无法正确读取电压值。
解决方案： 用万用表精确测量分压电阻网络中每个电阻的阻值，替换掉异常的电阻，替换电压检测端的滤波电容，最后考虑更换主控IC。

能加热，但功率很小，火力无法调大

现象描述： 电磁炉能启动加热，但无论怎么调大火力，加热效果都很微弱。
排查思路：
1. “切”： 用万用表测量PWM信号输出端的电压，正常情况下，调大火力时，该电压的平均值会明显升高。
2. 重点排查：
  - PWM信号异常： PWM信号的占空比没有随火力调节而增大，这可能是功率调节电位器接触不良或损坏，测量其阻值是否在调节时平滑变化。
  - 电流检测电路问题： 电流检测电路输出的电压过高，导致主控IC误以为电流很大，从而自动降低PWM占空比以限制功率，检查电流互感器及其负载电阻是否异常。
  - 驱动电路增益不足： 驱动对管性能下降，导致提供给IGBT的驱动功率不足，IGBT无法完全饱和导通，等效内阻增大，功率下降。
解决方案： 清洁或更换功率调节电位器，检查并替换电流检测电路的异常元件，测量驱动电路的输出波形，必要时更换驱动对管。
