示波器故障维修有哪些实用技巧？

第一部分：维修前的准备与安全

在开始任何维修之前,充分的准备和安全意识是成功且不造成二次伤害的关键。

安全第一

• 高压危险！ 示波器内部，尤其是电源部分和高压电路（老式示波器的高压可达数千伏），即使断电后，电容器中仍可能储存有致命的电荷。务必在维修前对高压电容进行放电操作。
• 断电操作：在进行任何内部检查或焊接前，必须拔下电源线。
• 使用隔离变压器：为了保护你和被测设备，最好使用隔离变压器为示波器供电，这样可以切断火线与地线的直接连接，避免因示波器接地不良而烧毁被测电路或造成触电。
• 个人防护：佩戴绝缘手套，使用绝缘螺丝刀，避免身体同时接触电路中不同电位的点。

工具与准备

• 基本工具：
  • 万用表：必备，用于测量电压、电阻、通断、二极管等。
  • 示波器：这是最重要的工具！ 用一台已知良好的示波器去维修另一台有问题的示波器，它可以用来检查被修示波器各测试点的波形、幅度和频率。
  • 电烙铁、吸锡器/焊台：用于拆焊元器件。
  • 螺丝刀套装：包含各种规格的十字、一字内六角等。
  • 镊子、尖嘴钳。
• 高级工具：
  • 信号发生器：用于产生标准的方波、正弦波等信号，作为输入源，判断示波器通道的好坏。
  • 可调直流稳压电源：用于为维修中的局部电路板供电，便于测试。
  • 逻辑分析仪：用于检查数字控制部分的地址、数据和控制总线。
  • 放大镜/显微镜：检查PCB板上的微小裂纹、虚焊。
  • 热风枪：用于拆焊BGA、QFP等贴片芯片。

信息收集

• 故障现象：用户能提供什么信息？是无显示？波形失真？还是某个按键失灵？描述得越详细越好。
• 设备型号：查找该型号的电路图、维修手册 和 用户手册，没有图纸，维修如同大海捞针，可以在网上论坛（如EEVblog Forum、国内的一些技术论坛）、百度网盘等地方寻找。
• 设备历史：设备是否曾摔过？进过水？之前是否维修过？

第二部分：系统性故障诊断流程

遵循从外到内、从简到繁、从电源到负载的原则。

初步检查与外部故障排查

这个阶段不拆机,目标是快速解决一些简单问题或缩小故障范围。

1. 电源检查：

   • 确认电源线是否插好,电源插座是否有电。
   • 检查示波器电源开关是否按下。
   • 检查保险丝（Fuse），如果示波器完全无反应，首先检查保险丝是否熔断。更换保险丝前，必须找到熔断的原因！ 否则换上新保险丝会立刻再次熔断，甚至损坏其他元件，常见原因有：后级电路短路、整流桥击穿、滤波电容爆裂等。

2. 物理检查：

   • 闻：是否有烧焦的气味。
   • 看：
     • 外壳：是否有严重撞击或进水痕迹。
     • 内部（不开盖）：通过散热孔观察是否有异常的火花、冒烟。
     • PCB板：观察是否有明显的元器件烧毁、发黑、炸裂、电容鼓包漏液。
   • 听：开机时是否有异常的“滋滋”声或“啪啪”的放电声。
   • 摸：（必须在断电一段时间后进行） 轻轻触摸大功率元器件（如电源变压器、大功率管、散热片），是否有过热现象。

开机上电与电源部分维修

电源是示波器的心脏,大部分故障都源于电源。

1. 安全上电：确保所有高压电容已放电。
2. 分段上电法：
   • 先只接通电源部分,断开给后级（如垂直系统、水平系统、高压电路）供电的通路。
   • 使用万用表测量电源输出的各组电压（如+5V, ±12V, +15V, -15V等）是否正常且稳定。这是最关键的一步。
   • 如果某一路电压为0或异常,说明问题就在该电源支路或其负载有短路。
3. 电源部分常见故障点：
   • 输入电路：保险丝、电源开关、浪涌抑制电路（压敏电阻、热敏电阻）。
   • 整流滤波电路：整流桥、滤波电解电容（最容易出问题，鼓包、漏液、失效）。
   • 开关电源电路：PWM控制器芯片（如UC384x系列）、开关管（MOSFET）、肖特基二极管、变压器、反馈电路（光耦）。
   • 线性稳压电路：三端稳压器（如78xx, 79xx系列）及其外围电路。

功能模块化诊断

如果电源正常,但示波器仍有故障，就需要逐个模块进行排查。

1. 无显示或显示异常（水平/垂直系统正常）

   • 故障点：通常在显示系统或主控/处理器。
   • 诊断：

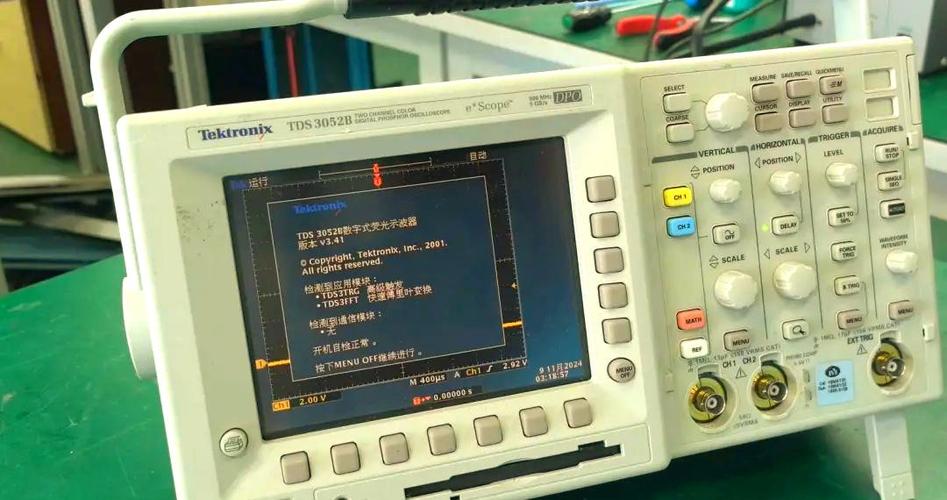

     • 观察开机时有无初始界面（如Logo、自检信息）出现，如果有，说明主控和显示驱动基本正常，可能是后续电路问题。
     • 用万用表检查CRT（阴极射线管）示波器的灯丝电压、加速极电压、聚焦极电压是否正常。
     • 对于数字示波器，检查显示屏的供电、背光、LVDS/MIPI信号线是否正常，可以尝试用示波器 probe 接触相关信号线，看是否有数据波形。
     • 检查存储示波管的写入、读取电路。

2. 无波形或波形异常（垂直系统）

   • 故障点：垂直通道，包括探头衰减器、输入电路、前置放大器、衰减器、延迟线等。
   • 诊断：
     • 自校准：大多数数字示波器都有自校准功能，运行它，看是否能解决问题。
     • 通道互换：将好的探头接到有故障的通道，好的通道接到有故障的探头接口，判断是探头问题还是通道电路问题。
     • 信号注入法：从通道最前端（如输入BNC座之后）注入一个已知的、良好的低频信号（如1kHz, 1Vpp方波），用另一台好的示波器顺着信号流向逐级测量，看信号在哪一级消失了或失真了。
     • 检查直流偏置：波形整体偏移到顶部或底部，可能是直流偏置电路或放大器工作点异常。

3. 波形水平方向问题（水平系统）

   • 故障点：时基系统，包括时基发生器、扫描发生器、水平放大器。
   • 诊断：
     • 检查时基设置：确认时基档位设置是否正确。
     • 触发问题：最常见的“水平问题”其实是触发问题，波形不稳定、滚动、无法同步，应优先检查触发电路，检查触发源、触发耦合方式、触发电平、触发斜率设置是否正确。
     • 时基信号：用好的示波器检查时基电路产生的锯齿波是否正常。

4. 按键/旋钮失灵

   • 故障点：前面板、按键矩阵电路、编码器、主控CPU。
   • 诊断：
     • 清洁：可能是按键或旋钮内部脏污导致接触不良，可以尝试用酒精棉签清洁。
     • 测量：测量按键矩阵的行线和列线在按下时是否有电平变化，对于编码器，测量其A、B相输出波形是否正常。
     • 检查CPU：如果所有按键都失灵，可能是CPU或其外围电路（复位、时钟）有问题。

第三部分：常见故障与解决方案速查表

第四部分：高级维修技巧与心得

1. 先软件，后硬件：对于数字示波器，很多奇怪的问题可能是软件Bug，尝试恢复出厂设置、升级固件。
2. 善用“替换法”：当你怀疑某个元器件（如电容、运放、稳压器）损坏时，如果有同型号的备件，直接替换掉，这是最快的方法。
3. “最小系统”法：对于复杂的数字电路，可以只保留CPU、时钟、复位和最基本的存储器，组成最小系统，判断CPU是否能工作。
4. “升温/降温法”：对于一些时好时坏的“软故障”，可能是元器件热稳定性差，可以用热风枪对可疑元件进行轻微加热，或用蘸有酒精的棉球进行降温，观察故障是否重现或消失。
5. 虚焊和冷焊：这是老旧设备的通病，对于工作不稳定的示波器，可以对一些大功率、发热量大的元器件（如电源管、运放）的引脚进行补焊。
6. 记录与总结：每次维修后，记录下故障现象、分析过程、解决方案和最终原因，这不仅能加深你的理解，也能建立你自己的维修知识库。

维修示波器是一个极具挑战性但也非常有成就感的过程,它要求维修者不仅要有扎实的理论基础，更要有缜密的逻辑思维和动手能力，记住这个流程：

安全 -> 初检 -> 电源 -> 模块化诊断 -> 精准定位 -> 修复 -> 验证

多看图纸,多动手，多总结，你也能成为示波器维修高手，祝你成功！
