电磁炉维修大全
第一部分：电磁炉工作原理简介
了解基本原理有助于我们更好地理解故障现象。
电磁炉的核心是电磁感应原理，它通过内部电路将220V交流电转换为高频（通常在20-40kHz）的交流电，再送到线圈盘上，当高频电流通过线圈盘时，会产生一个高频交变磁场，这个磁场穿过放置在炉面上的含铁质锅具时，会在锅底产生强大的涡流，涡流的热效应（焦耳热）使锅底迅速发热,从而加热食物。
（图片来源网络，侵删）

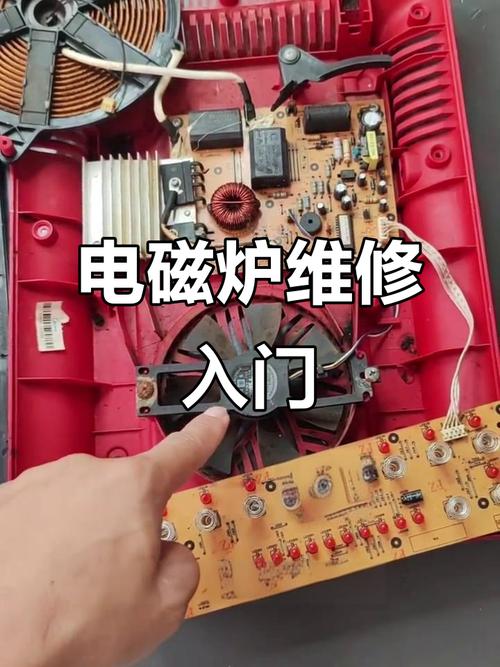

主要组成部分：
- 面板：通常是微晶玻璃，耐高温、易清洁。
- 线圈盘：将高频电能转化为磁能的核心部件。
- 控制面板：包含按键、显示灯、微电脑芯片等。
- 散热系统：风扇和散热片,用于内部散热。
- 主板电路：电磁炉的“大脑”和“心脏”，包含：
- 电源板：将220V交流电转换为稳定的直流电（约+300V）。
- 驱动板/IGBT板：接收控制板的指令，驱动IGBT（绝缘栅双极型晶体管）进行高速开关,产生高频电流。
- 控制板：接收用户指令，控制功率大小、定时、保护功能等。
- 关键电子元件：
- IGBT：核心开关元件，控制电流的通断，非常容易因过压、过流而烧毁。
- 整流桥：将交流电转换为直流电。
- 高压电容：滤波储能，储存+300V直流电。
- 电阻、电容、二极管、三极管：构成各种保护、检测和振荡电路。
第二部分：维修前必读：安全与工具准备
安全第一！安全第一！安全第一！ 电磁炉内部存在高压，即使是断电后，高压电容中仍储存有大量电荷,触摸可能导致严重电击甚至生命危险。
安全操作规程：
- 断电操作：维修前务必拔下电源插头。
- 放电操作：在接触电源板或任何高压电路前，必须对高压电容进行放电，使用一个带绝缘手柄的螺丝刀或专用放电工具，将电容的两个引脚短接，听到“啪”的一声并看到火花后,方可操作。
- 使用隔离变压器：强烈建议在维修时使用1:1的隔离变压器，它可以隔离市电的零线与火线,防止因电路板带电而触电。
- 禁止带电操作：严禁在通电状态下进行任何测量、焊接或更换元件。
- 注意散热片：散热片与主回路地线相连,可能带电。
必备工具与仪器：
（图片来源网络，侵删）
- 基础工具：螺丝刀（十字、一字）、镊子、尖嘴钳、万用表（必备！最好是数字万用表）。
- 辅助工具：电烙铁、焊锡、松香、吸锡器、热风枪。
- 测量仪器：
- 万用表：用于测量电压、电阻、通断。
- 示波器：专业维修必备，用于观察波形（如PWM波形、同步信号、振荡波形）,能快速定位疑难杂症。
- LCR数字电桥：用于精确测量电容、电感的实际值,判断其是否失效。
第三部分：常见故障现象与排查步骤
通用排查思路：
- 问：向用户了解故障发生的过程、现象、有无异响、异味。
- 看：打开外壳，观察保险丝是否熔断、元件有无明显烧黑、炸裂、鼓包、虚焊。
- 测：在不通电和通电两种情况下,使用万用表进行测量。
- 修：根据测量结果,更换损坏元件。
通电后无任何反应（指示灯不亮，风扇不转）
这是最常见的故障,通常是供电或电源部分的问题。
| 可能原因 | 排查与维修方法 |
|---|---|
| 电源问题 | - 检查电源插座是否正常，用其他电器测试。 - 检查电源线是否断裂或内部开路，用万用表电阻档测量。 |
| 保险丝熔断 | - 这是首要检查点！ 打开外壳，找到电源板上的保险丝（通常为5A-10A的延时保险丝）。 - 保险丝熔断，说明后级电路存在严重短路故障。 - 测量整流桥：用二极管档测量四个引脚，应有正向导通、反向截止的特性，若短路，需更换。 - 测量IGBT：取下IGBT，用万用表二极管档测量C-E、G-E、G-C极之间，均应为开路或高阻值，若C-E极或G-E极短路，说明IGBT已击穿，必须更换。 - 测量高压电容：用电阻档测量，充电后应显示阻值逐渐增大至无穷大，若阻值很小或为零，说明电容已击穿。 - 更换所有损坏元件后，才能更换新的保险丝通电试机！ 否则会再次烧毁。 |
| 电源开关或按键板故障 | - 检查电源开关是否损坏。 - 检查按键板与主板的排线是否松动或接触不良。 |
| 18V/5V等低压电源故障 | - 若保险丝完好，但整机无反应，可能是低压电源不工作。 - 测量变压器初级是否有220V交流电输入。 - 测量变压器次级是否有18V（或20V）交流电输出。 - 检查整流、滤波、稳压电路（如7805、7812等三端稳压器），测量其输出端是否有+5V、+12V、+18V等正常电压。 |
能启动，但加热功率小或加热慢
| 可能原因 | 排查与维修方法 |
|---|---|
| 电网电压过低 | - 用万用表测量市电电压，是否低于190V。 |
| 锅具问题 | - 确认使用的锅具是否为含铁质、底部平整的专用锅，不锈钢锅、铝锅、铜锅、平底锅不适用。 - 锅具直径过小或过薄，也会导致加热效率低。 |
| IGBT驱动不足 | - 检查IGBT的驱动电路，包括驱动三极管、上拉/下拉电阻、稳压二极管（如Z13、Z14）是否损坏。 - 用示波器观察IGBT的G极是否有PWM驱动波形。 |
| 同步电路故障 | - 同步电路负责检测锅具状态，若异常会导致PWM芯片误判，降低功率。 - 检查同步电路的电阻、电容是否变值或损坏。 |
| PWM控制芯片故障 | - 如常见的HEF4069、LM339、SG3525等芯片，若其外围元件正常但输出异常，可能是芯片本身损坏。 |
开机后报警，不加热（如“E0”、“E1”、“E2”、“E3”、“E6”等）
不同品牌代码不同,但含义大同小异。
| 代码（常见含义） | 可能原因 | 排查与维修方法 |
|---|---|---|
| E0 / 无锅检测 | - 电磁炉检测不到合适的锅具。 | - 检查锅具是否符合要求。 - 检查检锅电路（通常包括LC振荡电路和PWM芯片的检锅引脚）。 - 检查线圈盘的接线是否松动或开路。 - 检查检锅电路的电容、电阻是否失效。 |
| E1 / IGBT高温 | - IBT或整流桥过热。 | - 检查风扇是否转动。 - 检查散热片是否被油污堵塞，散热不良。 - 检查温度传感器（通常是负温度系数热敏电阻NTC）是否开路或阻值漂移。 - 检查驱动电路是否导致IGBT工作在开关状态不良，导致发热过大。 |
| E2 / 电网电压过高 | - 输入电压超过245V。 | - 用万用表测量实际电压。 - 检查电压检测电路的电阻、电容是否变值。 |
| E3 / 电网电压过低 | - 输入电压低于150V。 | - 用万用表测量实际电压。 - 检查电压检测电路。 |
| E6 / 锅具干烧/传感器开路 | - 锅具干烧或锅底温度传感器NTC开路。 | - 检查锅底温度传感器NTC的阻值是否在正常范围内（常温下约80kΩ-200kΩ），并随温度升高而减小。 - 检查连接NTC的插件是否松动、线路是否断路。 |
开机后风扇不转
| 可能原因 | 排查与维修方法 |
|---|---|
| 风扇电机烧毁 | - 给风扇电机单独加12V直流电，看是否转动，如果不转，说明电机已损坏，更换同型号风扇。 |
| 风扇驱动电路故障 | - 检查驱动风扇的三极管或继电器是否损坏。 - 检供给风扇的12V电压是否正常。 |
| 控制板故障 | - 如果驱动电路和电机都正常，可能是控制板没有发出启动风扇的指令，检查控制板相关电路。 |
开机后蜂鸣器长鸣，所有按键失灵
| 可能原因 | 排查与维修方法 |
|---|---|
| 按键板短路 | - 拔下按键板与主板的连接线，如果长鸣停止，说明是按键板问题。 - 检查按键板是否有进水、油污导致按键短路，或按键本身损坏。 |
| 主板复位电路故障 | - 检查复位电路相关的电容、电阻是否损坏。 - 检查MCU（微处理器）的供电、时钟电路是否正常。 |
| MCU芯片损坏 | - 如果以上都正常，可能是MCU芯片本身程序错乱或硬件损坏。 |
开机有“滴”一声，但指示灯闪烁后自动关机
| 可能原因 | 排查与维修方法 |
|---|---|
| LC振荡电路故障 | - “滴”一声是检锅的初始声音，说明电源和驱动部分基本正常，但无法进入持续振荡。 - 检查线圈盘的L、C（谐振电容）是否失效或参数改变。 - 检查检锅电路的电阻、电容是否损坏。 |
| 同步信号丢失 | - 检查同步电路的取样电阻、电容是否开路或短路。 |
第四部分：维修案例精讲

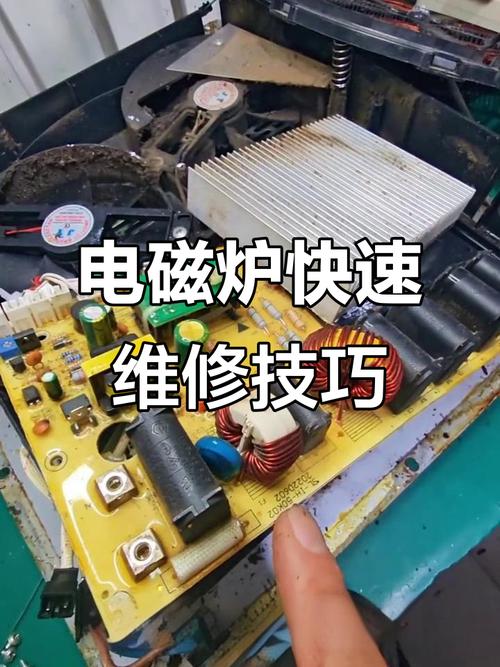

案例1：保险丝熔断，IGBT和整流桥同时击穿。
（图片来源网络，侵删）
- 现象：通电无反应。
- 排查：打开外壳,发现保险丝发黑熔断。
- 维修：
- 拆下IGBT和整流桥，用万用表测量,确认均已击穿短路。
- 仔细检查驱动电路，发现一个驱动三极管C-E极也短路了,这是导致IGBT烧毁的常见原因。
- 更换保险丝、IGBT（注意型号和耐压值，如GT40T101）、整流桥和损坏的驱动三极管。
- 更换前，先用灯泡限流法或调压器低压通电测试，确认电路无其他短路点后,再恢复正常电压试机。
- IGBT和整流桥同时烧毁，通常意味着驱动电路或同步电路存在严重问题，更换元件后，必须找到并修复根本原因,否则会再次烧毁。
案例2：加热功率低，烧开水特别慢。
- 现象：能加热,但火力明显不足。
- 排查：
- 测量市电电压,正常220V。
- 更换一个确认正常的锅具,故障依旧。
- 用示波器观察PWM芯片（如HEF4069）的输出端，发现PWM脉冲宽度很窄,且不稳定。
- 检查同步电路的取样电阻，发现其中一只电阻阻值由100kΩ增大到500kΩ。
- 维修：更换同步电路中那只变值的电阻。
- 同步电路为PWM芯片提供锅具的实时信息，当其元件参数漂移时，芯片会误判负载情况,从而降低输出功率以达到保护目的。
第五部分：总结与建议
- 从简到繁：维修时先从最简单的、最可能的原因入手，如保险丝、电源线、插座。
- 先看后测：先进行目视检查，往往能发现烧毁、鼓包、虚焊等明显问题。
- 安全至上：任何时候都不要忘记高压电容的危险性,养成先放电的习惯。
- 善用工具：万用表是维修的“眼睛”，示波器是“显微镜”,善用它们能让维修事半功倍。
- 知其然，知其所以然：不要盲目更换元件，在更换一个元件前，尽量分析它损坏的原因，并检查可能导致它损坏的关联电路，这是从“换件工”到“维修师”的关键一步。
- 何时放弃：如果电路板大面积烧毁、多层板线路断线、集成芯片损坏且无法购买到替换件，或者自己没有足够的技术和工具，建议直接更换主板或整机,以免造成更大的损失或安全风险。
希望这份大全能对您有所帮助！祝您维修顺利！
