电磁炉故障维修图解，如何快速排查问题？

第一部分：认识电磁炉——维修前的“解剖图”

要修好它，先得知道它由哪些部分组成,每个部分负责什么。

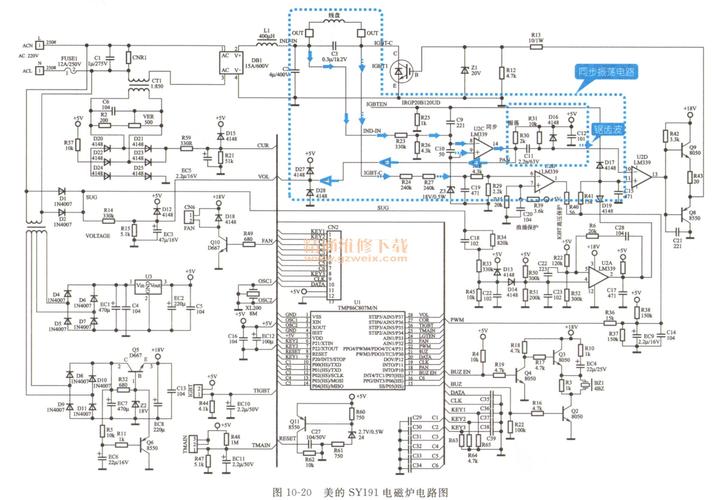

电磁炉核心结构图解

可以把电磁炉想象成一个精密的烹饪系统，它由五大核心系统构成：

1. 电源与同步系统 (心脏与大脑)

   • AC输入/整流滤波电路: 接收220V交流电，转换成稳定的直流电，好比是“消化系统”，把食物（电）转化成身体能用的能量（直流电）。
   • LC振荡电路: 这是电磁炉的“肌肉”，由IGBT（绝缘栅双极型晶体管）和加热线圈盘组成，通过高速开关IGBT，将直流电转换成高频交流电,从而在锅底产生涡流发热。

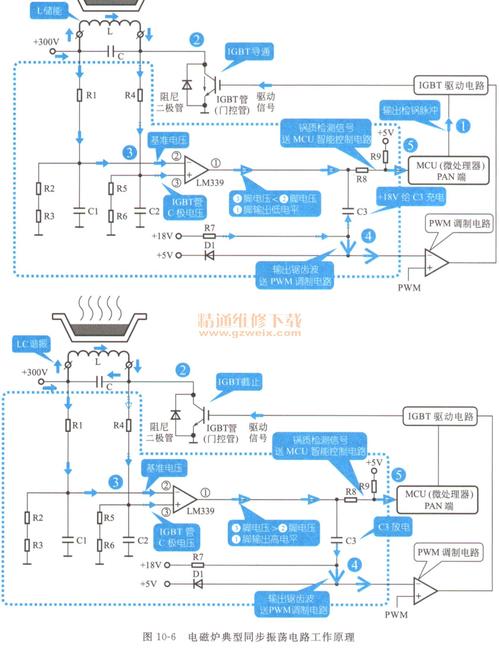

   • 同步/驱动电路: 控制IGBT的“开关节奏”，确保它和LC电路的频率同步，否则会烧毁IGBT，这是“指挥官”。

2. 控制与检测系统 (神经中枢)

   • MCU (微控制器): 整个电磁炉的“大脑”，负责接收指令（按键、温度传感器），发出控制信号（PWM脉冲）,并根据检测到的信息判断是否保护。
   • PWM信号: MCU发出的“心跳”信号，驱动IGBT工作，频率越高,功率越大。
   • 检测电路: 负责告诉MCU锅具的状态、温度、电压等，好比是“感官系统”。

3. 保护系统 (安全卫士)

   • 电流检测: 检测工作电流是否过大。
   • 电压检测: 检测电网电压是否过高或过低。
   • 温度检测: 检测IGBT温度、炉面温度。
   • 浪涌检测: 防止瞬间高压冲击。
   • 这些传感器一旦发现异常，会立刻通知MCU“关机”，防止损坏和火灾。

4. 显示与操作界面 (人机交互)


   （图片来源网络，侵删）
   • 按键板: 你用来操作的“键盘”。
   • 显示板: 显示工作状态、代码、时间的“屏幕”。

5. 散热系统 (冷却系统)

   • 风扇: 给IGBT和主板散热，保证“大脑”和“心脏”不会过热。
   • 散热片: 增大散热面积。

第二部分：故障诊断流程图——“望闻问切”四步法

拿到一台故障电磁炉，不要急着拆，按照这个流程图,可以快速定位问题所在。

第一步：望 (观察与初步检查)

• 外观检查:
  • 看电源线是否破损。
  • 看外壳是否有严重变形或烧焦痕迹。
  • 看按键板是否有进水、油污或损坏。
  • 看锅具是否合适（必须是含铁的平底锅）。
• 内部检查:
  • 打开外壳，观察保险丝是否熔断。（这是最重要的第一步！）
    • 保险丝完好: 说明后级电路（IGBT、整流桥等）没有发生严重短路。
    • 保险丝熔断: 说明后级有严重短路故障，重点检查IGBT、整流桥、高压电容等元件。

第二步：闻 (嗅觉检查)

• 闻一闻电磁炉内部是否有焦糊味、烧塑料味，这能帮你快速定位发热点，比如某个电容、电阻或IGBT烧毁。

第三步：问 (用户沟通)

• 向用户了解故障现象：
  • “是完全没反应，还是显示代码？”
  • “是突然坏的，还是用着用着坏的？”
  • “当时在用什么功能？比如火锅、爆炒？”
  • “有没有进水或碰撞过？”
  • 这些信息对于判断故障类型（如功率模块问题、控制板问题、传感器问题）非常有帮助。

第四步：切 (动手测量)

这是维修的核心环节，需要借助工具（万用表是必须的）。

第三部分：常见故障图解与维修指南

根据故障现象,我们可以进行针对性维修。

故障现象一：通电无任何反应，指示灯不亮

可能原因及排查思路：

1. 电源问题:

   • 检查插座是否有电（用手机充电器试一下）。
   • 检查电源线是否内部断路（用万用表电阻档测量插头两端是否导通）。

2. 保险丝熔断:

   • 这是最常见的原因。
   • 图解维修:
     • 找到保险丝（通常是一个棕色或黑色的圆柱形元件）。
     • 用万用表电阻档测量，如果阻值无穷大,说明已熔断。
     • 千万不要只换保险丝！ 必须找到导致保险丝熔断的“元凶”。
     • 重点排查对象:
       • 整流桥: 用二极管档测量其四个引脚,是否有短路现象。
       • IGBT: 用二极管档测量其C、E极之间是否短路,这是最常见的炸机元件。
       • 高压电容: 是否被击穿短路。
       • 驱动电路: 如果以上元件都正常,可能是驱动电路异常导致IGBT过流击穿。

3. 低压电源电路故障:

   • 保险丝完好，但依然无反应,说明MCU和显示电路没有工作电压。
   • 图解维修:
     • 找到低压电源电路（通常有一个大的变压器）。
     • 测量其输出端是否有+5V、+12V、+18V等电压。
     • 如果没有输出，检查变压器初级、次级是否开路，以及相关的整流二极管、稳压块（如7805）是否损坏。

故障现象二：开机报警，不加热

可能原因及排查思路：

电磁炉自我保护时，会显示特定的代码（如E0, E1, E2等），这是维修的“向导”。

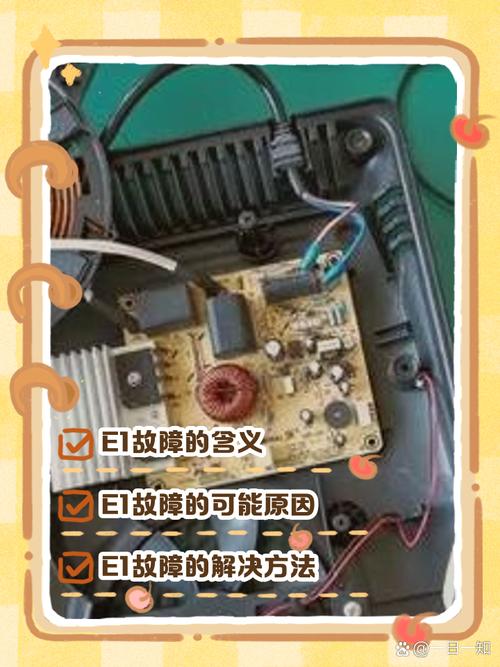

• E0/E1/E2/E3/E4 (无锅/锅具不符):

  • 图解维修:
    • 首先换一个确认好的含铁锅具测试。
    • 如果还不行，检查检锅电路，这个电路通常包括一个电流互感器和相关的电阻电容。
    • 用万用表测量电流互感器次级输出的检锅信号是否正常送到MCU。
    • 检查同步电路的电阻、电容是否变值或损坏,导致MCU无法正确判断有无锅具。

• E5/E6 (电压异常):

  • 图解维修:
    • 检查电压检测电路，通常是一个电阻分压网络（几个大电阻串联）。
    • 用万用表测量这些电阻的阻值是否准确,是否有变值开路。
    • 检查相关的贴片电容是否漏电。

• E2 (传感器开路/短路):

  • 图解维修:
    • 这个代码通常指IGBT温度传感器或炉面温度传感器故障。
    • 找到这两个传感器（通常是负温度系数热敏电阻，NTC）。
    • 断开电路，用万用表测量其阻值，在常温下,阻值应在几K到几十K欧姆之间。
    • 如果阻值为0或无穷大，说明传感器已损坏,或者测量其两端到MCU的线路是否开路。

• 风扇不转导致过热保护:

  • 图解维修:
    • 开机听风扇是否转动。
    • 不转,先检查风扇本身是否卡死。
    • 再检查风扇供电电压是否正常（通常是+12V或+18V）。
    • 最后检查驱动风扇的三极管或继电器是否损坏。

故障现象三：加热功率小或不稳定

可能原因及排查思路：

1. 电网电压过低: 用万用表测量插座电压是否低于180V。
2. 同步/驱动电路异常:
   • 图解维修:
     • 检查同步电路中的电阻、电容是否有变值。
     • 检查PWM信号是否正常送到驱动电路，可以用示波器观察PWM波形，如果没有示波器,可以尝试用万用表电压档测量是否有跳变的电压。
     • 检查驱动芯片（如TA8316S）及其外围电路。
3. IGBT特性不良:
   • 虽然没完全击穿，但性能下降，导致导通损耗大,功率上不去。
   • 图解维修: 直接更换一个好的IGBT。

故障现象四：开机后“滴滴”响，但不显示代码

可能原因及排查思路：

• MCU本身故障:
  • 检查MCU的供电、复位、晶振电路是否正常。
  • 晶振是MCU的“时钟”，如果损坏,MCU无法工作。
  • 图解维修:
    • 测量MCU的VCC和GND引脚电压是否正常（通常是+5V）。
    • 测量复位引脚电压是否正常。
    • 用万用表测量晶振两端的电压，通常会有一个微小的电压差（如0.5V左右），如果完全一样或为0,可能晶振或起振电容损坏。

第四部分：维修工具与安全注意事项

必备工具：

1. 万用表: 数字式，必备，用于测量电压、电阻、通断、二极管。
2. 绝缘工具: 十字、一字螺丝刀,最好带绝缘手柄。
3. 电烙铁: 用于拆焊元件。
4. 吸锡器/吸锡线: 用于拆焊多引脚元件。
5. 替换零件: 常备的“弹药”。
   • 保险丝: 必须同型号、同规格。
   • IGBT: 最易损件,建议购买同型号或参数兼容的。
   • 整流桥: 同上。
   • 高压电容: 容量和耐压值必须相同或更高。
   • 电阻、电容: 常用值备一些。
   • 驱动芯片: 如TA8316S, 2003等。

⚠️ 安全注意事项 (重中之重！)

1. 断电操作: 在维修前,务必拔掉电源插头！
2. 高压放电: 电磁炉内部的高压电容（接在AC整流后的正负极）会储存大量电荷，即使断电后仍有危险！维修前，必须用带绝缘手柄的螺丝刀或大功率电阻（如1K/5W）将其正负极短路放电。
3. 防静电: MCU等精密元件对静电敏感,维修时最好佩戴防静电手环。
4. 隔离测试: 修好后，不要马上装回外壳，可以放在一个绝缘的架子上，接上电源进行测试,确保安全。
5. 先换后测: 对于保险丝熔断等短路性故障，找到损坏元件后，先更换，再通电测试,避免扩大故障。

电磁炉维修就像医生看病，遵循“望闻问切”的流程，结合“系统图解”的知识，就能一步步将故障范围缩小，最终找到“病根”。安全第一，耐心细致,大部分故障都能迎刃而解。
