变压器的接线法详解
变压器作为电力系统中至关重要的设备，其接线方式直接影响着电能的传输、分配以及系统的运行特性和稳定性，不同的接线法适用于各种不同电压等级、负载要求和应用场景，了解这些接线法对于电气工程师、技术人员以及相关从业者来说是必不可少的基础知识，本文将全面深入地介绍常见的变压器接线方法，包括单相变压器和三相变压器的主要接线形式，并对每种接线法的特点、适用场景等进行详细阐述。
单相变压器接线法
（一）原边与副边的直接连接
- 原理
这是最基础的单相变压器接线方式，初级绕组接入交流电源，次级绕组则向负载供电，当交流电通过初级绕组时，由于电磁感应现象，会在铁芯中产生交变磁通，进而在次级绕组中感应出电动势，从而实现电压的变换，在一个小型家用电器中的降压变压器,它将较高的市电电压转换为适合电器内部电路使用的低电压。
- 特点及应用
- 特点：结构简单，易于理解和实现，能够有效地改变电压大小，满足不同设备的电压需求，但这种接线方式下，输出电压的稳定性相对较差,容易受到输入电压波动的影响。
- 应用：常用于对电压精度要求不高的简单电子设备或小型灯具等场合，比如一些普通的台灯变压器,其主要作用就是将220V的交流电降为较低的安全电压来点亮灯泡。
（二）带抽头的自耦式接线
- 原理
自耦变压器只有一个绕组，这个绕组的一部分既是初级又是次级，通过改变抽头的位置，可以方便地调整输出电压与输入电压的比例关系，因为初级和次级共用一部分线圈，所以它们之间不仅有磁的联系,还有电的直接联系。
- 特点及应用
- 特点：体积小、重量轻，成本较低，可以根据需要灵活地调节输出电压，而且效率相对较高，由于初级和次级存在直接的电气连接，一旦绝缘损坏，可能会导致高压窜入低压侧,造成安全隐患。
- 应用：广泛应用于实验室、仪器仪表校准等领域，在这些地方需要精确可调的电压源来进行各种测试和实验操作，在电子电路调试过程中，使用自耦调压器可以连续平滑地改变输入到电路中的电压值,以便观察电路在不同电压下的工作状态。

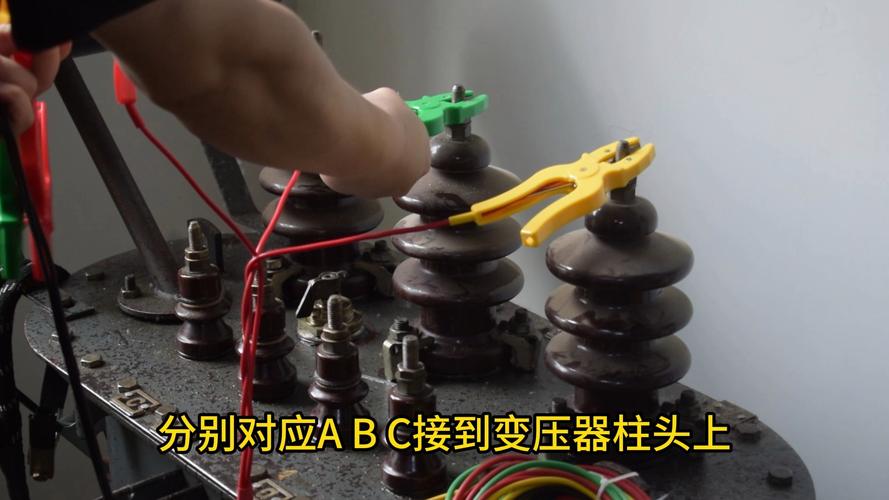

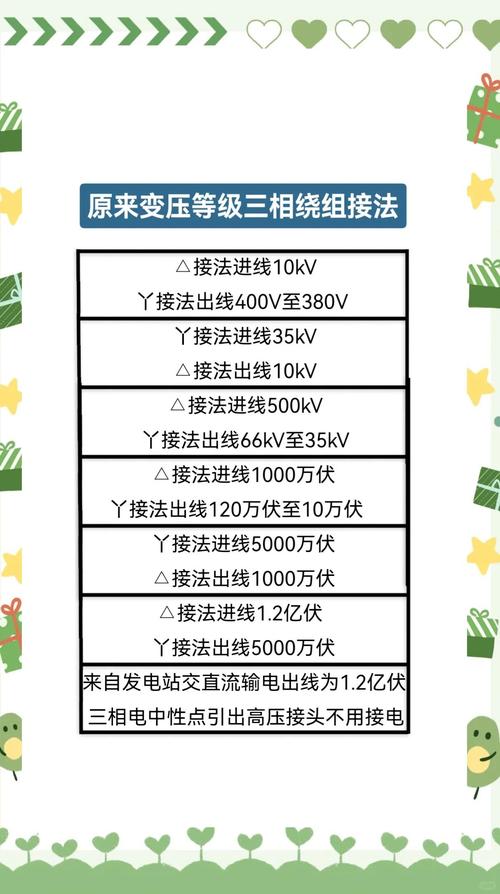

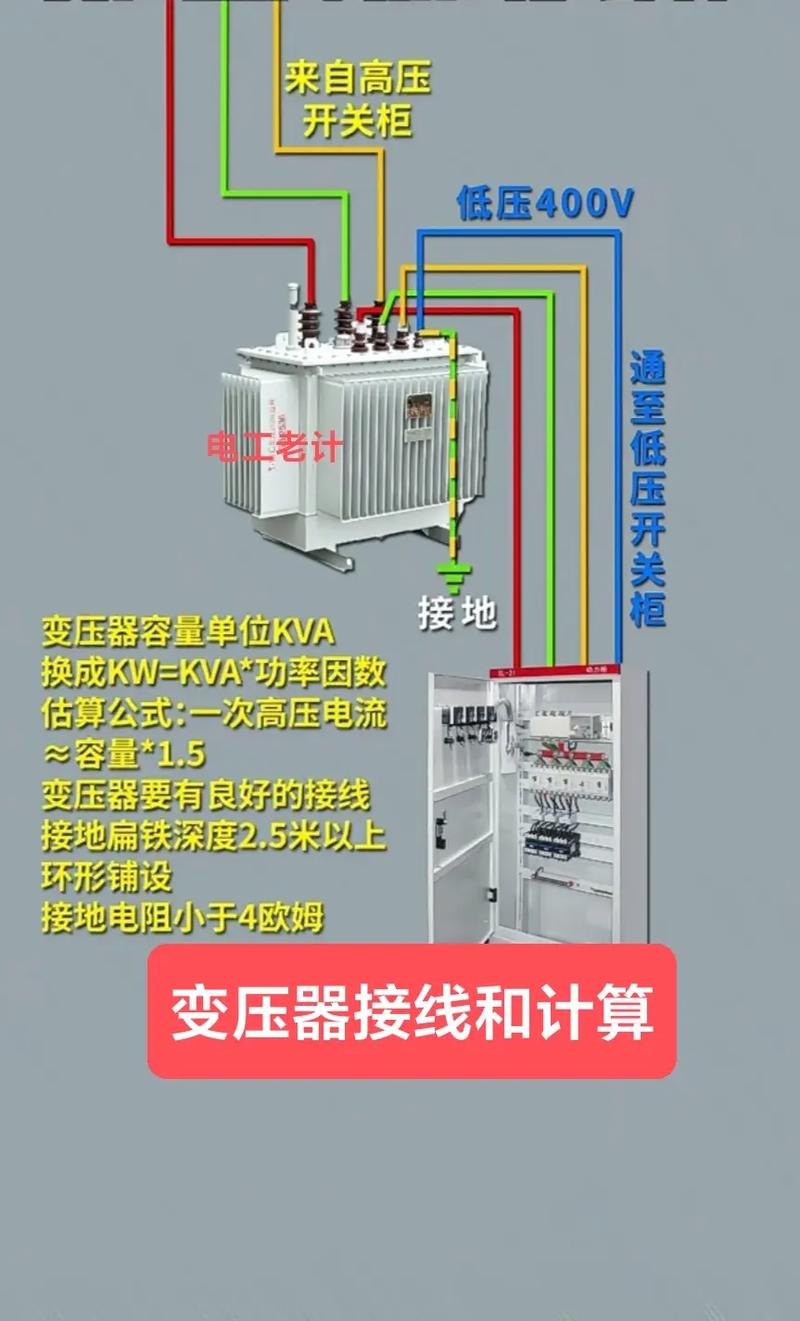

三相变压器接线法
（一）星形连接（Y接法）
| 类别 | 详细说明 |
|---|---|
| 绕组排列方式 | 把三相绕组的末端（U₂、V₂、W₂）连接在一起形成中性点N，而始端（U₁、V₁、W₁）分别引出作为相线。 |
| 电压关系 | 线电压等于√3倍的相电压，即UL = √3 × U；线电流等于相电流，IL = I。 |
| 优点 | 能提供中性线，便于接入单相负载，使三相不平衡负载下的电压仍可保持相对稳定；绕组承受的电压较低，绝缘要求相对不高，降低了制造成本。 |
| 缺点 | 当某一相发生故障时，可能会影响到其他两相的正常供电，导致整个系统的稳定性下降。 |
| 应用场景 | 适用于既有三相动力设备又有较多单相照明或其他单相负载混合使用的供电系统，如工厂车间、办公楼宇等场所的日常用电分配。 |
（二）三角形连接（△接法）
| 类别 | 详细说明 |
|---|---|
| 绕组排列方式 | 将三相绕组首尾相连构成一个闭合回路，即U₁连V₂、V₁连W₂、W₁连U₂。 |
| 电压关系 | 线电压等于相电压，UL = U；线电流等于√3倍的相电流，IL = √3 × I。 |
| 优点 | 绕组的利用率高，在相同的额定容量下，比星形连接所需的材料更少；不存在中性点位移问题，运行较为稳定可靠。 |
| 缺点 | 无法直接获取中性线，不能很好地适应单相负载的需求；若一相绕组出现故障断开，会造成另外两相也无法正常工作，影响整个系统的连续性供电。 |
| 应用场景 | 多用于纯三相负荷且不需要中性线的大功率传输场合，如大型电动机驱动系统、高压输电线路中的升压或降压变电站等。 |
（三）Z形连接（曲折形连接）
- 原理
Z形连接是一种特殊形式的绕组连接方式，每相绕组都分成两部分，一部分与另一相的一部分串联后再接入电路，这种连接方式使得零序阻抗较大,有助于限制短路电流和改善系统的保护性能。
- 特点及应用
- 特点：具有独特的电气性能，特别是在处理接地故障和抑制谐波方面表现出色，它可以有效地降低零序电流的影响，提高系统的可靠性和稳定性，其结构相对复杂,制造难度较大。
- 应用：主要应用于对系统稳定性和故障保护有较高要求的场合，如某些重要的工业设施、发电厂的主变压器等，以确保在发生故障时能够快速准确地切断故障电流,保护设备和人员安全。
相关问题与解答
问题1：为什么在一些既有三相电机又有单相照明的工厂中，通常会采用星形连接的变压器？
解答：因为在这类工厂中，既有三相动力设备（如电动机），也有大量单相照明和其他单相负载，星形连接的变压器能够提供中性线，方便接入单相负载，并且在三相不平衡负载的情况下，仍能保持各相电压相对稳定，从而保证各种设备的正常运行，如果采用三角形连接的变压器，由于没有中性线，无法很好地满足单相负载的需求,可能导致电压不稳定等问题。
问题2：自耦变压器在使用过程中为什么需要注意防止高压侧与低压侧之间的绝缘破损？
解答：自耦变压器的初级和次级绕组存在直接的电气连接，一旦绝缘损坏，高压侧的高电压会直接窜入低压侧，这不仅会对低压侧的设备造成损坏，还可能危及操作人员的人身安全，在使用自耦变压器时，必须严格控制其绝缘性能，定期进行检查和维护,确保高压侧与低压侧之间的良好绝缘。
不同类型的变压器接线法各有优缺点和特定的应用场景，在实际工程应用中，需要根据具体的负载特性、电压要求、系统稳定性等因素综合考虑，选择合适的变压器接线方式，以确保电力系统的高效
