液晶电视光栅故障如何排查修复？

“光栅”这个词在CRT（显像管）电视时代非常常用，指的是电子枪扫描屏幕形成的亮线和亮区，是图像的基础，但在液晶电视中，这个概念并不完全适用，液晶电视没有电子枪，它是由背光模组提供光源，液晶面板通过电压控制液晶分子的转动来“阻挡”或“允许”光线通过，从而形成图像。

当用户说“液晶电视光栅故障”时，他们通常指的是以下几种现象：

1. 屏幕上出现一条或多条水平、垂直或斜向的亮线或暗线，并且这条线是固定的，不会随图像内容变化。
2. 屏幕上出现规律的、类似“百叶窗”或“条纹”的干扰，图像被分割成多个区域。
3. 屏幕上出现大面积的、不规则的色块、色斑或亮斑，图像严重失真。

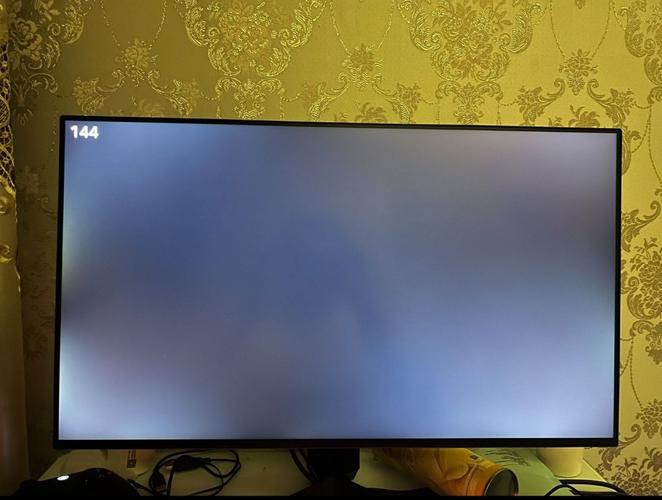

4. 屏幕完全无光，但背光灯是亮的（此时屏幕看起来是均匀的白色或灰色）。

这些故障的根本原因各不相同,下面我将根据这些现象，为您详细分析可能的原因、排查步骤和维修建议。

屏幕上出现固定的亮线或暗线

这是最接近“光栅”概念的故障，也是最常见的一种。

可能的原因：

1. 液晶面板损坏（最常见、最严重）

   • 描述： 液晶面板是由数百万个微小的像素单元组成的，如果驱动这些像素的薄膜晶体管或相关的电路线路（栅极/源极线）出现物理损坏或短路，就会导致对应的一行或一列像素无法正常工作，从而形成一条固定的线。
   • 特点：
     • 线条非常笔直,贯穿整个屏幕或屏幕的大部分。
     • 通常是水平线（TFT损坏）或垂直线（栅极/源极线损坏）。
     • 线条的颜色可能是白色（常亮）、黑色（常灭）或彩色（错误的颜色）。
     • 致命性： 液晶面板是电视的核心部件，成本极高，通常占整机成本的60%-80%，一旦损坏，维修成本几乎等于甚至超过购买一台新电视的费用。

2. TAB (Tape Automated Bonding) 柔性排线损坏或接触不良


   （图片来源网络，侵删）
   • 描述： 液晶面板和驱动板之间通过非常精细的柔性排线连接，这些排线很脆弱，在运输、搬运或屏幕受到轻微挤压时，可能会出现断线或接触不良。
   • 特点：
     • 故障可能时好时坏,比如轻微震动后出现或消失。
     • 线条的位置可能不固定,或者有轻微的偏移。
     • 有时重启电视或按压电视外壳的某个位置,故障可能会暂时消失。

3. 驱动板 (TCON板) 损坏

   • 描述： TCON板（Time Controller，时序控制板）负责接收主板送来的图像信号，并将其精确地分配给液晶面板的每一行和每一列像素进行驱动，如果TCON板上的某个驱动芯片或电容损坏，就可能无法正确控制某一行或一列的像素，导致出现亮线或暗线。
   • 特点：
     • 线条通常是水平线为主。
     • 可能伴随图像闪烁、花屏等其他故障。
     • TCON板是独立的电路板,相对面板来说，更换成本较低，维修可行性较高。

排查与维修步骤：

1. 外部信号排查： 换一个HDMI接口、换一根HDMI线、甚至换一个信号源（如机顶盒、游戏机），看故障是否消失，这可以排除信号源问题。
2. 进入工厂菜单测试： 电视通常都有内置的工厂菜单，可以显示纯色画面（如红、绿、蓝、白、黑），如果在这些纯色画面下，线条依然存在，100%可以确定是液晶面板或其驱动电路的问题，与信号源无关。
3. 观察故障特征：
   • 如果线条是固定的、贯穿屏幕的直线，特别是水平线，很大概率是TCON板或面板损坏。
   • 如果故障时好时坏，优先考虑TAB排线接触不良，可以尝试小心地重新插拔排线（需要一定动手能力，有风险）。
4. 寻求专业维修：
   • 如果确认是面板损坏： 基本没有维修价值，建议直接更换新电视。
   • 如果怀疑是TCON板损坏： 可以联系维修人员更换TCON板，成本相对较低，几百到一千元不等。
   • 如果怀疑是排线问题： 维修人员可以尝试重新插拔或更换排线，成本较低，但需要拆机，有一定风险。

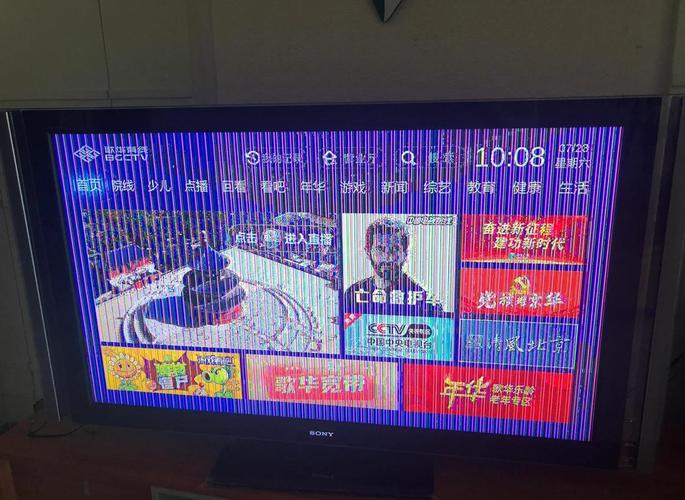

屏幕出现“百叶窗”或条纹干扰

可能的原因：

1. 逻辑板/驱动板供电问题

   • 描述： 逻辑板负责为液晶面板提供工作电压，如果供电电压不稳定或滤波电容老化失效，就会导致信号传输受到干扰，屏幕上出现规律的条纹。
   • 特点： 条纹通常是水平的，有时会闪烁，并可能伴随图像闪烁。

2. 排线接触不良或信号干扰

   • 描述： 主板到逻辑板、逻辑板到面板的排线没有插紧，或者周围有强电磁干扰源，都可能导致信号质量下降，出现条纹。

3. 软件问题（可能性较低）


   （图片来源网络，侵删）
   • 描述： 极少数情况下，电视系统固件错误也可能导致显示异常。

排查与维修步骤：

1. 重启电视： 有时软件临时故障可以通过重启解决。
2. 检查排线： 如果用户有拆机能力，可以检查并重新插拔关键排线。（强烈建议非专业人士勿尝试）
3. 送修检测： 这种故障通常需要专业维修人员使用万用表等工具检测逻辑板的供电电压是否稳定，判断是电容问题还是板件本身问题，然后进行更换或修复。

屏幕出现大面积色块、色斑或亮斑

可能的原因：

1. 液晶屏进水或受潮

   • 描述： 液晶面板对湿气非常敏感，如果屏幕密封性不好导致内部进水，或者环境湿度过高，湿气进入屏幕层，就会形成不规则的色块或水渍状斑纹。
   • 特点： 色斑通常是透明的、彩色的，形状不规则。

2. 液晶屏局部受压

   • 描述： 如果屏幕受到尖锐物体撞击或长时间受到较大压力，可能导致液晶层物理损伤，出现永久性的色斑或亮斑。

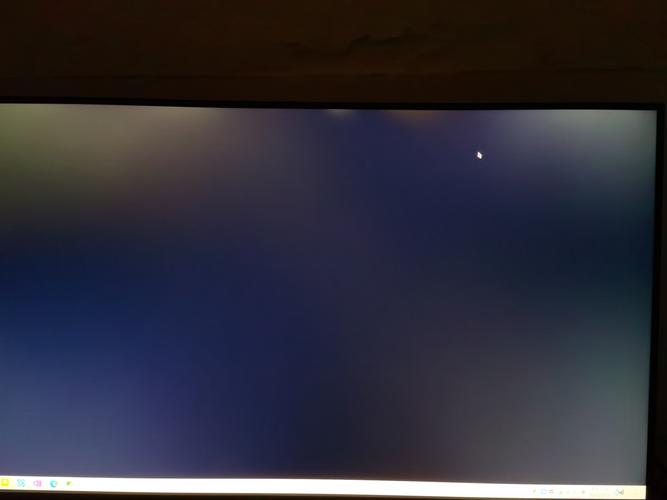

3. 背光模组损坏

   • 描述： 如果是亮斑，也可能是背光模组中的LED灯珠损坏，或者其导光板出现问题，导致局部光线异常。
   • 特点： 亮斑通常是不规则的亮区，在深色背景下尤其明显。

排查与维修步骤：

1. 确认受压/撞击史： 回忆电视是否有过意外。
2. 判断是否为进水： 色斑是否像水渍一样扩散？
3. 维修可行性： 无论是液晶屏物理损伤还是背光模组问题，维修成本都非常高。基本等同于更换面板，维修价值极低。

总结与最终建议

给您的最终建议：

1. 先做简单的自我排查： 换信号源、重启电视，如果无效，基本可以确定是硬件问题。
2. 观察故障特征： 判断线条是固定的还是时好时坏，是直线还是色斑，这有助于初步判断问题所在。
3. 联系专业维修人员： 在进行任何拆机操作前，最好联系电视品牌的官方售后或信誉良好的第三方维修店，他们有经验可以快速判断问题根源。
4. 明确维修成本： 维修人员在检测后，会给出报价。请务必先问清楚维修费用，特别是如果怀疑是面板损坏，一定要问清楚更换面板的总费用，如果维修费用超过电视当前市场价值的50%-70%，那么更换新电视是更明智的选择。

希望这份详细的解析能帮助您判断和解决您的问题！
