电磁炉特殊故障如何快速检修？

下面我将从故障特点、检修思路、典型案例三个方面,为您详细解析电磁炉特殊故障的检修方法。

电磁炉特殊故障的特点

所谓“特殊故障”,通常具备以下一个或多个特征：

1. 症状怪异，不合逻辑：锅放上去不加热，但拿开锅后风扇却狂转；或者功率调到最大反而火力变小。
2. 间歇性发作，时好时坏：可能工作几分钟就死机，也可能一开机就报警,有时又能正常工作。
3. 多种故障并存，相互矛盾：同时出现“无锅”报警和“IGBT过热”报警，或者既不加热,风扇也不转。
4. 故障点隐蔽，不在常规路径上：问题往往出在一些容易被忽略的辅助电路或元件上，如供电、同步、保护电路等。
5. 软件或程序问题：对于带MCU（微控制器）的电磁炉,程序紊乱或数据丢失也可能导致特殊现象。

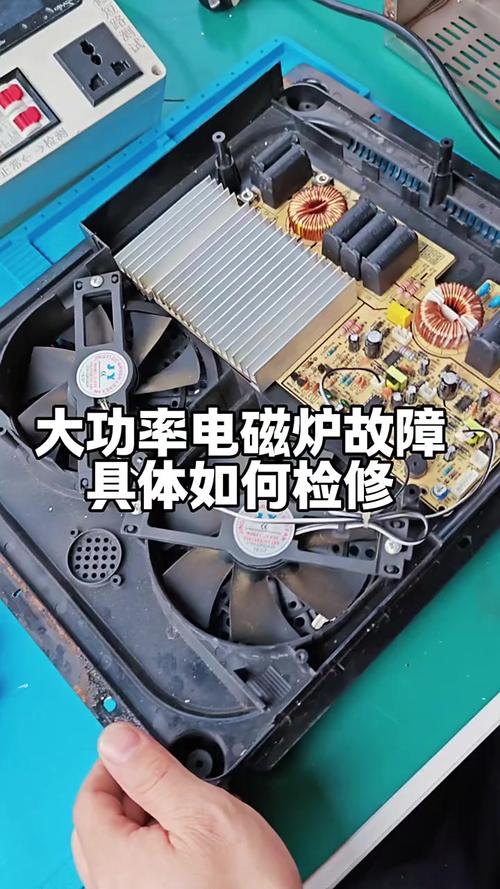

特殊故障的通用检修思路

检修特殊故障，不能“头痛医头，脚痛医脚”,必须遵循一套严谨的逻辑流程。

第一步：安全与初步观察

1. 断电，放电：维修前务必拔掉电源插头，并对大滤波电容（C1）进行放电,防止电击。
2. 问诊：向用户详细了解故障现象、发生过程、有无异响、异味等。

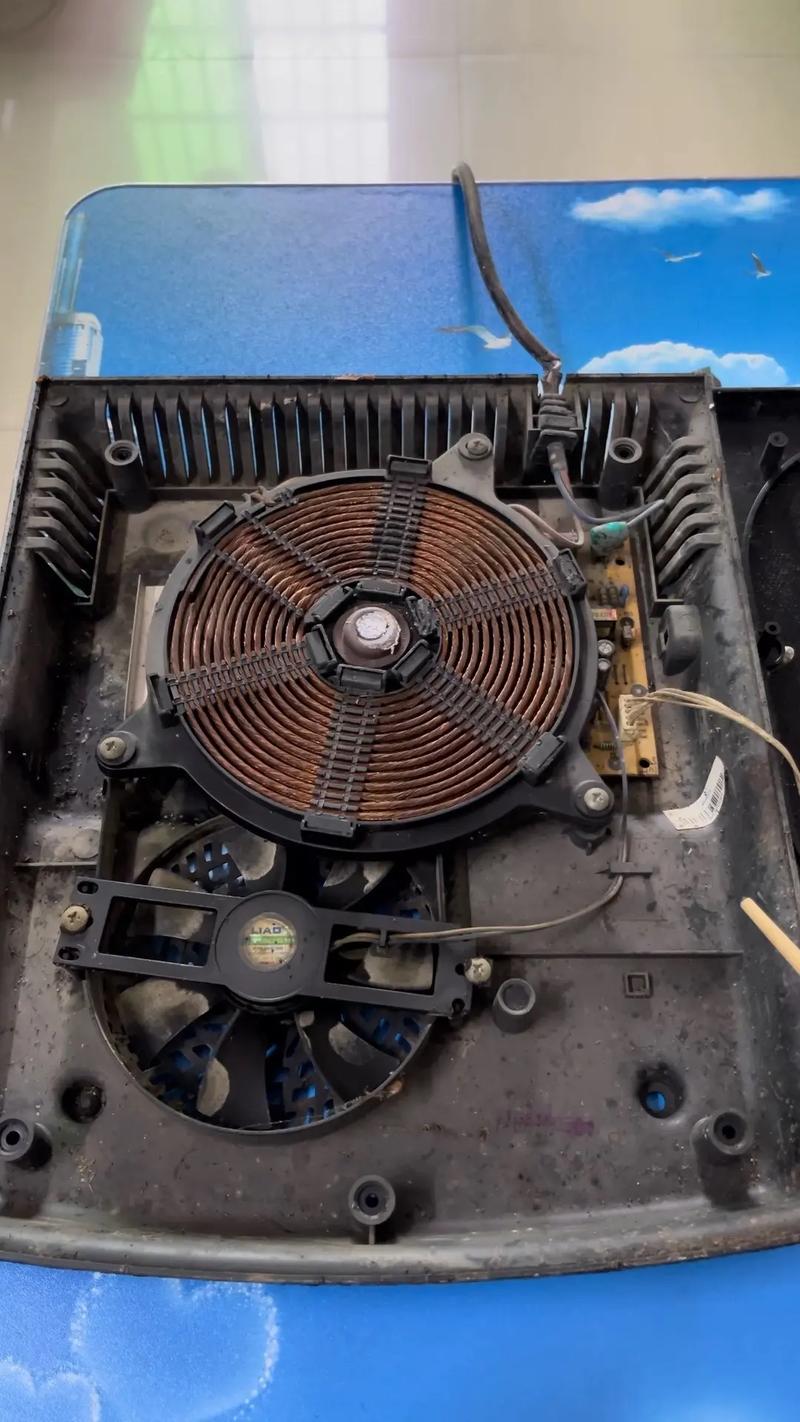

3. 目视检查：
   • 外观：外壳有无破损、变形。
   • 内部：保险丝是否熔断（这是第一道防线，若熔断说明后级有严重短路）。
   • 元件：有无明显烧黑的元件、炸裂的电容、鼓包的IGBT、虚焊的焊点。
   • 锅具：确认用户使用的锅具是否为电磁炉专用锅（含铁量足够）。

第二步：电源部分检查（一切工作的基础）

特殊故障的根源，很多时候出在电源部分，这是检修的第一站。

• 高压电源：
  • 保险丝：若熔断，说明后级（整流桥、IGBT、谐振电容等）存在短路,必须先排除短路点才能更换保险丝。
  • 整流桥（DB1）：用万用表二极管档测量其正反向特性,有无击穿或开路。
  • 大滤波电容（C1）：测量其容量和是否漏电，容量不足会导致电压不稳,引发各种怪异故障。
• 低压电源（LM337/LM317等）：
  • 为MCU、驱动芯片等提供稳定工作电压（通常是+5V, +18V等）。
  • 重点测量：+5V是否稳定、纹波是否正常。+5V不稳是MCU程序跑飞、死机的最常见原因。
  • 检查三端稳压器的输入输出电压是否正常,其周边的滤波电容是否失效。

第三步：核心信号通路分析（逻辑推理的核心）

电磁炉工作依赖于几个核心信号的协同，任何一个环节出问题,都可能导致特殊故障。

同步与振荡电路（“大脑”的节奏）

• 作用：确保IGBT的导通与LC谐振回路的电压同步,防止IGBT在高压下导通而烧毁。
• 关键点：同步信号（通常来自电流互感器CT1和电压采样电阻）是否稳定、准确。
• 特殊故障案例：同步信号微弱或丢失，会导致MCU误判，时而加热，时而保护,或者功率失控。
• 检修：用示波器观察同步端口的波形，与图纸对比，看是否失真、毛刺过多或丢失。

驱动电路（“肌肉”的指令）

• 作用：将MCU输出的PWM信号放大,以驱动IGBT的快速导通和关断。
• 关键点：驱动电压是否正常（通常为+18V/-18V或类似互补电压），波形是否干净、陡峭。
• 特殊故障案例：
  • 驱动电压不足：IGBT导通不彻底，发热严重,可能触发过热保护。
  • 驱动信号有毛刺或振荡：可能导致IGBT误导通,直接击穿。
  • 上/下管驱动不平衡：可能导致LC振荡不充分，效率低下,锅热得慢或不热。
• 检修：用示波器测量驱动芯片（如TA8316S、SG3525等）的输入和输出端波形。

保护电路（“安全卫士”）

• 作用：在异常情况下（如过压、过流、过热、无锅）强制关机。
• 特殊故障案例：
  • 保护电路误触发：某个采样电阻或电容参数漂移，导致MCU误判为故障，频繁进入保护状态，电流采样电阻阻值变大，MCU认为电流过大而保护,实际电流正常。
  • 保护电路失效：本该保护时没有动作,导致IGBT或锅具损坏。
• 检修：逐一测量各个保护点的电压（如电压采样、电流采样、IGBT温度传感器、锅底温度传感器），看是否在正常范围内，可以尝试暂时断开某个保护支路（需谨慎），观察故障是否消失,以定位问题。

第四步：MCU与软件（“灵魂”）

• 作用：接收用户指令，协调所有电路工作,执行保护逻辑。
• 特殊故障案例：
  • MCU程序紊乱：可能表现为按键失灵、显示乱码、加热逻辑混乱等。
  • 晶振或复位电路问题：导致MCU无法正常启动或工作时钟错误,引发各种不可预知的故障。
• 检修：
  • 测量MCU的供电（VCC）、复位（RST）、晶振（XTAL）引脚电压和波形。
  • 若怀疑程序问题，对于可升级程序的电磁炉，可尝试重新刷写程序（固件）。

典型特殊故障案例分析

间歇性不加热，风扇狂转

• 现象：电磁炉有时能正常加热，有时放上锅后风扇全速运转，但不加热，并伴有“滴滴”报警声。
• 逻辑分析：
  1. 风扇狂转：这是电磁炉的典型“故障后处理”程序，通常是检测到“IGBT过热”或“锅底干烧”保护后的动作,说明MCU已经进入了保护状态。
  2. 间歇性：说明不是持续性的短路，而是某个参数在临界值附近波动,导致MCU反复判断为故障。
• 检修思路：
  1. 重点检查温度传感器：
     • IGBT温度传感器：通常是一个负温度系数热敏电阻，测量其在不同温度下的阻值，看是否正常，如果其阻值漂移，在低温时就表现出高阻值,MCU会误判为IGBT过热而启动保护。
     • 锅底温度传感器：同理,检查其阻值是否正常。
  2. 检查低压电源：+5V电压是否稳定，5V在负载时有轻微波动,也可能导致MCU误判。
  3. 检查同步电路：同步信号不稳定，可能导致MCU计算出的功率异常,从而触发保护。

放上锅不加热，拿开锅风扇转

• 现象：锅放上，无任何反应；拿开锅，风扇开始运转,几秒后停止。
• 逻辑分析：
  1. 拿开锅风扇转：这是电磁炉的“自检”或“待机”程序，说明MCU本身基本是工作的，能检测到“无锅”状态并执行相应动作。
  2. 放上锅不加热：说明“检锅”电路没有检测到合适的锅具,或者PWM信号没有输出到驱动电路。
• 检修思路：
  1. 检锅电路（电流检测）：
     • 这是最可能的故障点，电流互感器（CT1）次级开路或短路，会导致MCU接收不到锅具的电流信息，从而判断“无锅”。
     • 检查CT1的次级线圈电阻是否正常,以及其并联的谐振电容是否失效。
  2. PWM信号输出：用示波器测量MCU的PWM输出引脚，当放上锅时，是否有正常的PWM波形输出，若无,检查MCU周边电路。
  3. 驱动电路：如果PWM信号正常，但驱动端无输出,则是驱动芯片或其供电问题。
  4. LC谐振电容：主谐振电容（C3）容量严重下降,也会导致检锅失败。

功率调到最大，火力反而变小

• 现象：功率从1档调到10档，锅的温度变化不大,或者10档比5档热得还慢。
• 逻辑分析：这不是简单的功率管问题，而是PWM占空比与实际输出功率不匹配，MCU认为已经给出了最大指令，但由于某个环节的问题,实际输出功率并未达到最大。
• 检修思路：
  1. 同步电路：这是首要怀疑对象，同步信号电压偏高，会导致MCU为了维持同步，自动降低PWM的占空比，从而限制最大输出功率，检查同步相关的电阻、电容是否变值。
  2. 电流采样电路：电流采样电阻或其滤波电容参数变化，导致MCU误以为电流已经很大,从而限制了PWM输出。
  3. 驱动电路：驱动电压不足，导致IGBT无法完全导通,限制了最大输出功率。
  4. MCU软件问题：软件内部功率计算曲线出错。

总结与忠告

1. 图纸是灵魂：维修电磁炉，原理图和PCB布局图是必不可少的，没有图纸,就像在黑夜里走路。
2. 善用工具：万用表是基础，示波器是诊断特殊故障的“火眼金睛”，能让你看到信号的“健康状况”。
3. 先易后难：从电源、保险丝这些简单的地方入手,逐步深入到核心控制电路。
4. 胆大心细：对于IGBT、高压电容等危险元件，操作时要格外小心，替换元件时,参数一定要匹配。
5. 经验积累：特殊故障的维修，很大程度上依赖于经验的积累，多看、多分析、多总结,才能形成自己的诊断逻辑。

希望这份详细的指南能帮助您更好地应对电磁炉的各种特殊故障！
