什么是“视放级”？
“视放级”是“视频放大电路”的简称，也常被称为“末级视放”或“显像管尾板电路”，它的核心作用是：
将来自主板或信号处理板（解码板）的弱小视频信号（通常为0.5V-1V峰峰值）进行大幅度放大，变成足以驱动显像管三个阴极的强信号（几十到上百伏电压），从而控制电子枪发射电子束的强弱，最终在屏幕上形成图像。
视放级是连接“大脑”（主板）和“眼睛”（显像管）的“神经和肌肉”，如果这部分出了问题，图像就会出现各种怪异的“病态”。
视放级电路的组成与结构
视放电路通常位于电视机的尾部,与显像管管座紧密相连，因此被称为“尾板”，它主要由以下部分组成：
- 视放管：通常是三个高反压、中功率的三极管（如2SC2068, 2SC2482, 2SC5144等），分别对应红、绿、蓝三基色，这是放大的核心。
- 偏置电阻：为视放管提供合适的工作点，保证其在线性区放大。
- 集电极负载电阻：串联在视放管的集电极，负责将电流变化转换为电压变化，也是放大倍数的关键。
- 阴极串联电阻：通常是一个小阻值（如1Ω）的电阻，用于保护视放管，防止显像管内部打火损坏视放管。
- 白平衡调整电位器：通常有2-3个，用于调整三基色的截止点和激励，确保在不同亮度下图像不偏色。
- ABL（自动亮度限制）电路：根据图像的平均亮度，自动调整视放管的增益，防止屏幕过亮损伤显像管和电路。
- 加速极、聚焦极电压供电：有时尾板也负责为显像管的加速极和聚焦极提供稳定的电压。
视放级常见故障现象与原因分析
维修的第一步是“望闻问切”，根据故障现象初步判断问题所在。
| 故障现象 | 可能的原因 | 初步判断方向 |
|---|---|---|
| 光栅暗，图像也暗，亮度调不上去 | 显像管老化（阴极发射能力下降） 加速极电压过低 视放电路供电异常（如+200V电压丢失） ABL电路误动作 |
供电问题或ABL电路是首要怀疑对象。 |
| 图像缺色（如缺红、缺绿或缺蓝） | 对应颜色的视放管击穿短路或开路 对应颜色的偏置电阻或负载电阻开路 显像管对应颜色的阴极与灯丝碰极 |
视放管或电阻损坏概率最高。 |
| 图像偏色（如红屏、绿屏、蓝屏、紫屏等） | 白平衡调整电位器接触不良或移位 某个视放管的偏置电阻变值 ABL电路故障导致某一路增益异常 显像管某阴极轻微漏电 |
白平衡和偏置电路是重点。 |
| 图像上有严重的 回扫线 | 加速极电压过高 视放管饱和失真（通常由基极电压异常引起） 显像管阴极与栅极碰极 消隐电路故障 |
加速极电压和视放管工作状态是关键。 |
| 满屏 某色纯色光栅（如满屏红光），无图像 | 另外两路（如绿、蓝）视放管完全截止（击穿或偏置异常） 显像管另外两个阴极（绿、蓝）发射能力极弱或开路 |
视放电路或显像管问题。 |
| 图像边缘拖尾、模糊、有“彗星尾” | 对应视放管的高频补偿电容失效或开路 视放管性能不良，高频响应差 |
高频补偿电容是常见元凶。 |
视放级故障维修实战步骤（安全第一！）
⚠️ 安全警告： CRT电视内部有高压（阳极可达2万伏以上，加速极、聚焦极也有上千伏），即使在断电后，高压包中的电容也会储存大量电荷。非专业人员请勿尝试维修！ 如果必须操作，请务必先对高压包进行放电，并在有经验的指导下进行。
第一步：准备工作与安全措施
- 放电：拔下电源插头，等待几分钟，用一根带绝缘柄的螺丝刀，一端接地（如电视机的金属散热片），另一端小心地接触高压嘴（连接显像管高压线的那根金属棒）数次，确保完全放电。

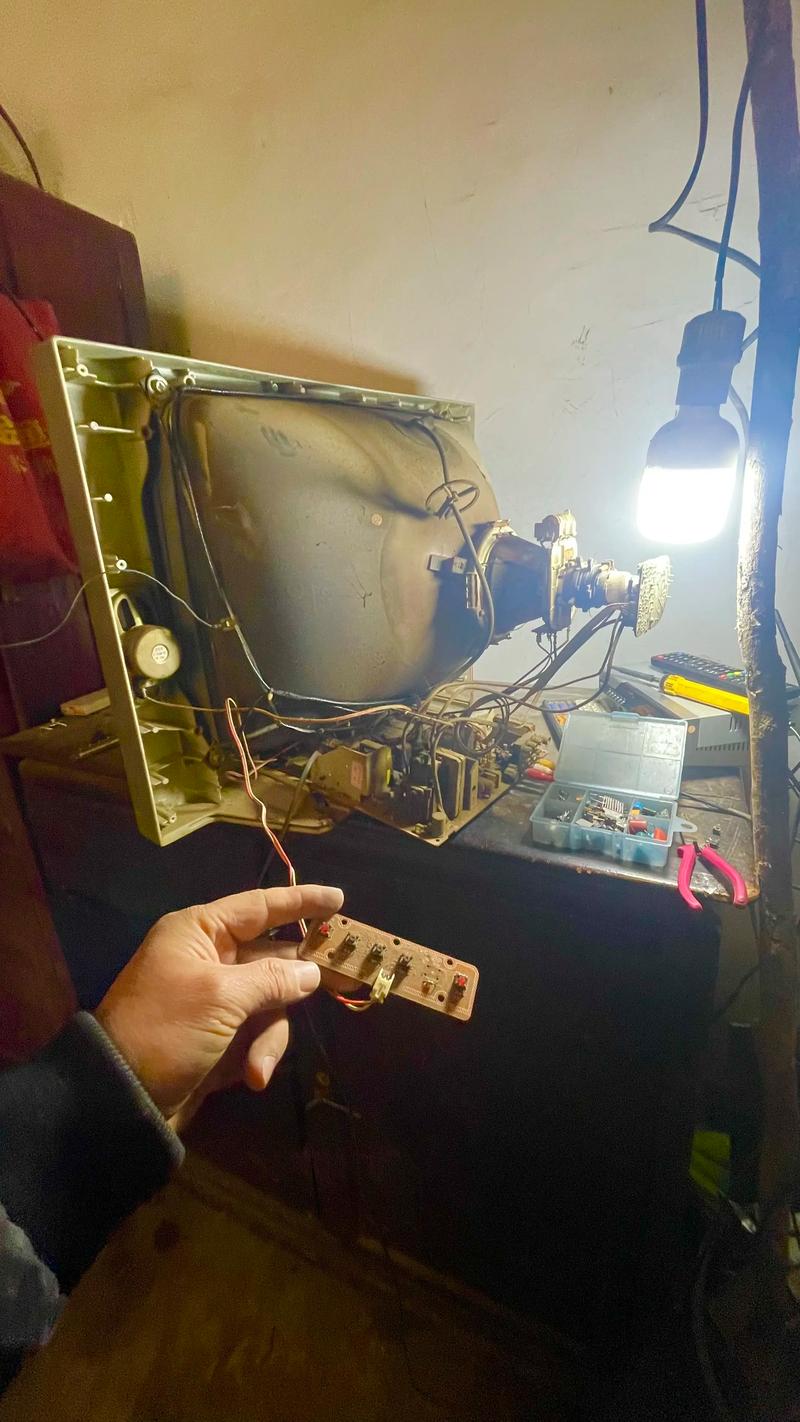

- 拆机：将电视机后盖拆下，小心地取出尾板（视放板），注意不要拉扯连接显像管的管座线。
第二步：静态电阻测量（断电检查）
这是最常用、最安全的初步检测方法。
-
测量视放管：
- 测量三个电极之间的电阻：用万用表的电阻档（R×1k或R×10k），测量视放管C-E（集电极-发射极）、B-E（基极-发射极）、C-B（集电极-基极）之间的正反向电阻。
- 判断：正常情况下，正向电阻有一定阻值，反向电阻应很大（接近∞），如果测得C-E或C-B之间电阻很小或为0，说明管子击穿短路，如果测得B-E电阻为0或∞，可能有问题。
-
测量关键电阻：
- 集电极负载电阻：通常是几个kΩ的电阻，测量其阻值是否与标称值相符，是否开路。
- 基极偏置电阻：测量其阻值是否正常，是否变值或开路。
- 阴极串联保护电阻：通常是1Ω左右的小电阻，很容易因电流过大而烧断开路。
-
检查电位器和电容：
（图片来源网络，侵删）- 白平衡电位器：转动几下，测量其中心端与两端之间的阻值是否平滑变化，有无开路或接触不良。
- 高频补偿电容：通常在几十pF到几百pF之间，用万用表的高阻档（R×10k）测量，正常时电阻应为∞，如果指针有轻微摆动或阻值很小，说明电容漏电或击穿。
第三步：电压测量（通电检查）
在静态检查无明显问题后,可以通电进行动态电压测量。操作时要格外小心，避免触碰高压部件！
-
测量供电电压：
找到尾板上的供电端子,测量+200V（或视放电路所需的工作电压）是否正常，这是视放管工作的基础，如果电压为0或偏低，需往前查电源电路或限流电阻。
-
测量视放管各极电压：
- 基极电压：通常在2.5V - 3.5V之间，这是来自主板视频信号的直流电平，如果此电压异常（如为0V或接近电源电压），说明前级信号或偏置电路有问题。
- 发射极电压：通常比基极低0.6V - 0.7V（硅管的发射结压降），如果Ve ≈ Vb，说明管子截止；如果Ve ≈ 0V，说明管子可能饱和。
- 集电极电压：这是最关键的电压，正常工作时，它会在一个较低的水平（约80V-120V）摆动，图像亮时电压变低，图像暗时电压变高，如果Vc一直很高（接近+200V），说明管子截止（无信号或管子坏）；如果Vc很低（接近0V），说明管子饱和（可能击穿或基极电压过高）。
-
测量加速极电压：
通常在300V - 800V之间可调，如果此电压过高，会导致图像过亮、有回扫线；过低则图像过暗。
第四步：信号注入法（高级诊断）
如果电压和电阻都正常,但图像仍有问题（如拖尾），可以考虑此方法。
- 工具：一台有视频输出的DVD或播放器，一根视频线，一个“视频隔离器”（或用1μF以上的电容串联，以防直流电平影响）。
- 操作：将播放器的标准彩条信号，通过隔离器注入到尾板的视频信号输入端（通常是基极），如果注入后图像恢复正常，说明问题出在主板送来的视频信号上；如果注入后问题依旧，则问题锁定在视放板本身。
典型故障维修案例
案例1：图像严重缺红色，屏幕偏绿蓝色
- 现象分析：典型的缺红色故障。
- 维修步骤：
- 断电，对高压放电。
- 拆下尾板，找到红色视放管（如Q801）。
- 静态测量：用万用表R×1k档测量Q801的C-E极电阻，发现阻值为0，判断为击穿短路。
- 更换：找到同型号的2SC2068视放管，更换之。
- 通电测试：图像恢复正常，红色出现。
- 补充：有时是发射极旁路电容漏电导致Vb异常，也会引起此故障。
案例2：光栅很亮，且有明显的回扫线，图像淡
- 现象分析：回扫线+过亮，首先怀疑加速极电压过高。
- 维修步骤：
- 断电，对高压放电。
- 通电，小心地在尾板上找到加速极电位器（通常标记为SCREEN）。
- 测量：用万用表高压档监测加速极电压，同时缓慢逆时针旋转电位器。
- 调整：当电压下降到某个值（如450V）时，回扫线消失，光栅亮度恢复正常。
- 注意：调整时要缓慢，不要一次调得过低，否则图像会变暗。
案例3：图像整体偏紫色，且亮度越高偏色越严重
- 现象分析：这是白平衡不良的典型表现，通常是蓝、红枪的激励不平衡。
- 维修步骤：
- 断电，对高压放电。
- 找到尾板上的白平衡调整电位器：通常有“截止”和“激励”两组。
- 进入维修菜单：很多电视在工厂模式下有白平衡自动/手动调整选项，如果没有，则需要手动调整。
- 手动调整：
- 将电视机信号源切换到一个单色画面（如黑屏或蓝屏）。
- 先调整截止电位器，使屏幕在低亮度下接近黑白。
- 再提高亮度,调整激励电位器，使屏幕在高亮度下也接近黑白。
- 反复几次,直到不同亮度下都不偏色为止。
- 如果调整无效：检查对应的偏置电阻是否变值，或视放管性能不良。
维修CRT电视的视放级电路,需要理论结合实践，核心是理解其工作原理，然后根据故障现象，运用“电阻法”、“电压法”等手段，由简到繁，逐步排查，最常损坏的元件是视放管和电阻，最常见的故障是缺色和偏色。
虽然CRT电视已被淘汰,但作为维修技术的经典案例，掌握它的原理和方法对于理解所有显示设备（包括液晶、OLED）的图像处理逻辑都有极大的帮助，请务必将安全放在第一位！
