电子镇流器故障如何快速排查？

核心安全警告（最重要！）

1. 断电操作：在进行任何检查之前，必须关闭灯具的电源开关，并拔下插头，如果灯具是固定接线的，必须关闭对应回路的断路器（空气开关）。
2. 电容放电：电子镇流器内部含有大容量的滤波电容，即使在断电后，这些电容中仍可能储存着足以致命的高压电，操作前，必须用带绝缘手柄的螺丝刀或专用放电工具，将电容的两个接线端子短接,使其完全放电。
3. 专业能力：如果您不熟悉电子电路，或者没有万用表等工具，强烈建议不要拆开镇流器外壳，直接更换新的镇流器是更安全、更经济的选择。

故障排除流程：从简到繁

请按照以下步骤进行排查,可以高效地定位问题。

第一步：外部检查与简单确认

这是最简单的步骤，可以解决很多“假故障”。

1. 确认电源：

   • 检查墙壁插座是否有电（可以用手机充电器或其他小电器测试）。
   • 如果灯具是拉线开关或墙壁开关,确保开关已打开。
   • 如果灯具有独立的电源开关（如荧光灯的启辉器开关）,确保其已打开。

2. 检查灯管/灯泡：

   • 荧光灯：灯管两端是否发黑？这是灯管老化的典型标志，轻轻转动或拨动灯管，看是否接触不良，尝试更换一根确认是好的灯管进行测试。
   • 节能灯/LED灯：灯泡是否明显损坏或完全不亮？尝试更换一个确认是好的灯泡。

3. 检查启辉器（仅适用于荧光灯）：

   • 如果是老式的荧光灯，启辉器是常见的故障点，将其拧下，换个方向再拧紧，确保接触良好，或者直接用一个确认是好的启辉器替换。

4. 检查接线：


   （图片来源网络，侵删）

   检查灯具外部的电线连接是否牢固，有无松动、烧焦或破损的痕迹。

第二步：初步判断故障点

如果外部检查无效，问题很可能出在镇流器本身、灯管或接线内部，此时需要通过“替换法”来判断。

1. 替换灯管/灯泡：

   • 这是最有效、最便宜的排查方法，用一根确认是好的同型号灯管换上，如果新灯管能正常点亮，说明原来的灯管坏了，镇流器是好的，如果新灯管仍然不亮,继续下一步。

2. 替换启辉器（仅适用于荧光灯）：


   （图片来源网络，侵删）
   • 换一个确认是好的启辉器，如果灯亮了,说明启辉器坏了。

3. 替换镇流器（最终判断）：

   • 如果以上两步都无法解决问题，那么故障极大概率在电子镇流器内部。
   • 操作：关闭电源 -> 断开镇流器与灯管、电源线的所有连接 -> 拆下固定镇流器的螺丝 -> 取出旧镇流器 -> 安装一个同型号、规格匹配的新镇流器 -> 按照原来的接线图重新连接 -> 打开电源测试。
   • 注意：
     • 功率匹配：新镇流器的功率（如18W, 36W）必须与灯管功率完全匹配。
     • 电压匹配：工作电压（如220V-240V AC）必须与当地电网电压一致。
     • 接线图：务必按照镇流器外壳上的接线图或灯具内部的接线图进行连接，特别是有接地线（黄绿双色线）时,必须可靠接地。

第三步：深入拆解检修（高风险，需专业技能）

如果您具备电子维修知识、工具和胆量，可以在确认镇流器已损坏后，尝试拆解维修。此步骤非必需，直接更换新镇流器通常更划算。

所需工具：

• 万用表（必备，用于测电压、电阻、通断）
• 绝缘螺丝刀、尖嘴钳
• 电烙铁、焊锡
• （可选）示波器

检修步骤：

1. 安全放电：再次强调，拆开外壳前,必须对内部电容进行放电。

2. 目视检查：

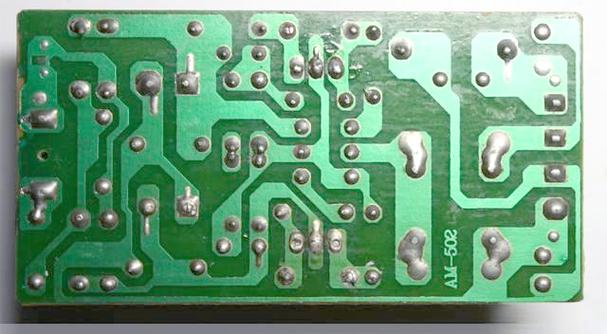

   • 打开镇流器外壳,仔细观察电路板。
   • 烧毁痕迹：寻找是否有元件烧黑、炸裂、冒烟的痕迹，这是最直观的故障线索，常见的有电阻、电容、三极管（MOSFET或三极管）。
   • 电容鼓包/漏液：滤波电容（通常是圆柱形的，体积较大）顶部如果鼓起或底部有油状物漏出，基本可以确定它已损坏,这是最常见的故障之一。
   • 保险丝：找到电路板上的保险丝（通常是一个细小的玻璃管或贴片元件），用万用表的“通断档”或电阻档测量它是否断路（阻值无穷大），如果保险丝熔断，说明电路存在严重短路，必须先找到短路原因才能更换新保险丝,否则一通电又会烧毁。

3. 万用表检测：

   • 断电检测：
     • 整流桥：用万用表二极管档或电阻档测量整流桥（四个二极管组成的桥）的四个引脚,检查是否有二极管被击穿短路。
     • 功率开关管（MOSFET）：这是最容易损坏的元件之一，拆下后（或在线路板上），用万用表二极管档测量D-S极、G-S极、G-D极之间是否短路，正常情况下，D-S极之间应有一个二极管的压降,其他极间应为高阻值。
     • 电阻：检查功率电阻（通常较大）是否开路或阻值变大。
     • 电容：对电解电容进行放电后，用万用表电阻档测量，看其是否能正常充电（阻值先变小后变大到无穷大）。
   • 通电检测（极度危险！）：
     • 此操作非常危险，需要非常小心！ 最好使用隔离变压器（1:1）进行供电,以防止触电。
     • 在不接灯管的情况下，给镇流器通电（此时镇流器会空载）。
     • 测量输入电压：用万用表交流档测量电源输入端,应有约220V交流电。
     • 测量整流后电压：测量大滤波电容两端的直流电压，正常情况下，应有约 310V 左右（220V * √2）。
     • 判断振荡电路：
       • 如果输入电压正常，但滤波电容上没有310V电压，说明整流滤波电路有问题（如保险丝熔断、整流桥损坏）。
       • 如果有310V电压，说明前级电路正常，问题出在后级的振荡和逆变电路（这部分电路比较复杂，需要专业知识才能维修）。

常见故障现象与原因总结

对于绝大多数用户来说，最实用、最安全的故障排除方法就是“替换法”，当灯具出现问题时，按照“外部检查 -> 换灯管 -> 换启辉器 -> 换镇流器”的顺序操作，可以解决99%以上的问题，深入拆解维修只适合有经验的电子爱好者，且在考虑到更换成本和安全性后,通常不如直接购买一个新镇流器来得方便和经济。
