老式彩电故障多，如何巧维修？

下面我将从工作原理、常见故障分类、维修思路与步骤、安全注意事项四个方面,为您详细解析老式彩电的故障与维修。

老式彩电的基本工作原理（心中有数，下手不慌）

要修电视，先得懂它的工作原理，可以把一台老式彩电想象成一个精密的“工厂”,主要分为以下几个车间：

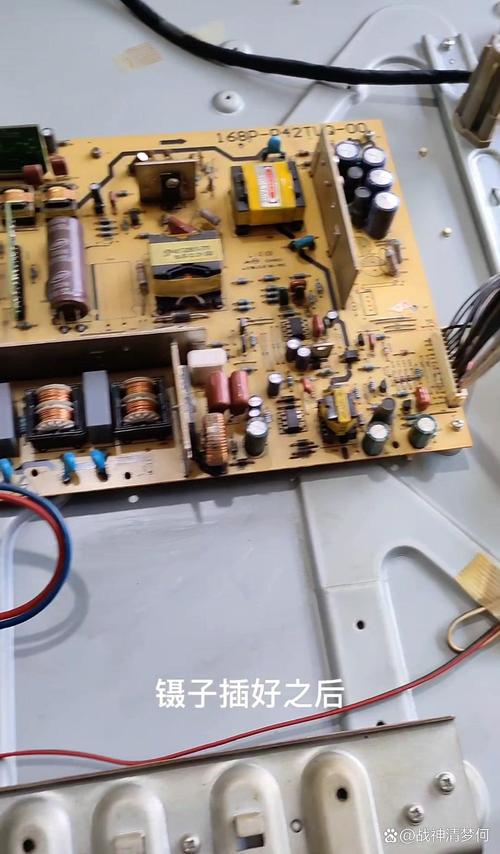

1. 电源车间（开关电源）：

   • 作用：将220V交流电转换成电视机各个部分需要的多种直流电压（如+B高压、12V、5V等），这是整个电视的“心脏”和“动力源”。
   • 核心部件：开关管、开关变压器、光电耦合器、稳压控制电路等。

2. 信号处理车间（主板/信号板）：

   • 作用：接收天线或有线电视信号，进行高频放大、混频、中频放大、视频检波、伴音解调等，最终分离出图像信号（Video）和伴音信号（Audio）。
   • 核心部件：高频头、中放块、伴音解调块等。

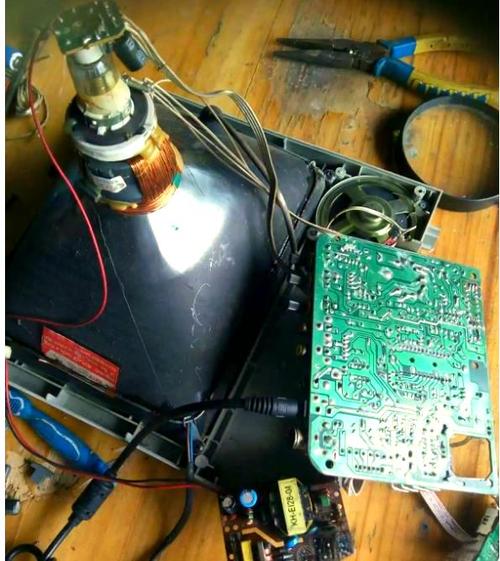

3. 图像显示车间（显像管及尾板）：

   • 作用：这是图像最终呈现的地方，它将主板送来的图像信号“画”在屏幕上。
   • 核心部件：
     • 显像管：屏幕本身,是一个真空电子管。
     • 尾板（也叫视放板）：位于显像管管座后方，负责将主板送来的弱图像信号进行放大，然后驱动显像管颈上的三个电子枪（红、绿、蓝）。
     • 偏转线圈：套在显像管管颈上，通过磁场控制电子束的扫描,形成光栅。

4. 扫描车间（扫描/行场输出电路）：


   （图片来源网络，侵删）
   • 作用：产生控制电子束水平和垂直扫描的信号（行扫描和场扫描信号），确保电子束能够有序地从左到右、从上到下地扫描整个屏幕，形成完整的“光栅”。
   • 核心部件：行输出管、行输出变压器（FBT，也叫“高压包”）、场输出集成电路等。

5. 控制系统车间（CPU/微处理器）：

   • 作用：电视的“大脑”，负责接收遥控器或本机按键的指令，控制频道切换、音量调节、开关机等功能。
   • 核心部件：微处理器芯片、存储器、遥控接收头等。

总结一下信号流程： 天线信号 → 信号处理板（分离出图像/伴音信号）→ 图像信号给尾板放大 → 扫描电路提供扫描信号 → 两者共同作用在显像管上形成图像，伴音信号直接送到功放和扬声器,所有这一切都由电源车间供电。

常见故障现象与原因分析

完全无光栅、无声音、无图像（“三无”故障）

这是最严重的故障，通常问题出在“动力源”或“总开关”。

• 可能原因：
  • 电源问题：保险丝烧断、电源开关坏、电源板上的关键元件（如开关管、整流桥、稳压二极管）击穿。
  • 负载问题：行扫描电路故障（特别是行输出管击穿），导致电源保护，行输出变压器（高压包）短路是常见元凶。
  • CPU问题：CPU工作条件不满足（如复位脚、供电脚、晶振问题），导致处于待机状态,无法开机。

有光栅，无图像，无声音

说明电源、扫描电路和显像管基本正常,问题出在信号处理和图像通道。

• 可能原因：
  • 信号问题：天线没接好、有线电视信号中断。
  • 信号处理板问题：高频头坏、中放块坏、视频信号传输通路中断。
  • 尾板问题：视放管坏,导致没有图像信号加到显像管。
  • CPU问题：处于“静音”或“无信号”状态,或频道存储数据丢失。

有图像，无声音

图像正常，说明公共通道（信号处理、扫描、显像管）没问题。

• 可能原因：
  • 静音：被误操作或电路故障触发。
  • 伴音通道问题：伴音解调块坏、音频功放块坏、扬声器音圈断线或引线脱落。
  • 静音控制电路问题：某个三极管或控制电路误将音频信号短路到地。

图像异常类故障

• 图像模糊，聚焦不良：
  • 原因：显像管管座受氧化漏电，或尾板上聚焦电位器失调,这是老电视的通病。
• 图像暗淡，亮度不足：
  • 原因：显像管老化（寿命到期）、加速极电压过低、亮度控制电路故障。
• 图像上有“拉丝”、“雪花点”或干扰条纹：
  • 原因：信号太弱、高频头接触不良、中放电路自激、电源滤波不良。
• 图像行不同步（图像倾斜或分裂成多块）：
  • 原因：行同步信号丢失或幅度不足,通常是同步分离电路或行AFC电路故障。
• 图像场不同步（图像上下滚动）：
  • 原因：场同步信号丢失,通常是同步分离电路或场振荡电路故障。
• 彩色异常：
  • 无彩色：色度通道故障，如色解码块坏、4.43MHz晶振坏、色副载波恢复电路故障。
  • 彩色不同步（彩色滚动或色斑）：色同步信号处理问题。
  • 缺色（如只有红和绿，没有蓝）：尾板上对应的视放管（蓝视放管）损坏或相关电路故障。

其他故障

• “吱吱”叫声：通常是开关电源频率过低或行扫描电路工作不正常,导致变压器发出叫声。
• 屏幕上出现一条水平或垂直亮线：
  • 水平亮线：场扫描电路停止工作（场输出块坏）,电子束只在一行上扫描。
  • 垂直亮线：行扫描电路停止工作（行输出管坏）,电子束只在一列上扫描。
  • 这是毁灭性故障！应立即关机，否则会烧毁显像管！

维修思路与步骤（“望闻问切”）

维修老电视，一定要遵循“安全第一、由简到繁、先电源后负载”的原则。

第一步：准备工作与安全检查

1. 工具：万用表（必备，最好有数字表和指针表）、螺丝刀、尖嘴钳、电烙铁、吸锡器、酒精、松香。
2. 安全：
   • 高压危险！ 老式彩电内有高压，特别是行输出变压器（高压包）能产生上万伏的电压，在维修时，务必拔掉电源插头，并等待一段时间（至少几分钟），让大电容（如电源滤波电容）放电，可以用一个带绝缘柄的螺丝刀,两端分别接触电容两脚和地线进行放电。
   • 防止X射线：显像管在工作时会产生微量X射线,维修时不要长时间在高压状态下通电观察。

第二步：望闻问切——“诊断”

1. 望：观察外观，保险丝是否烧断（断丝或发黑）？元件是否有明显的烧黑、爆裂、电容鼓包？电路板有无虚焊、脱焊？
2. 闻：通电后（如果初步判断允许）闻一闻有无焦糊味、臭氧味。
3. 问：向用户了解故障发生的过程、之前是否有过异常等。
4. 切：用万用表进行测量。
   • 测电阻：测电源插头两端的电阻值，如果正常，应有几十到几百欧的阻值（开关电源内阻），如果为0或无穷大,说明内部有严重短路或开路。
   • 测电压：在关键点测量电压，如电源输出电压、行输出管集电极电压、各IC供电脚电压等。

第三步：针对性维修

1. “三无”故障维修流程：

   • 查保险：若保险丝烧黑，说明后级有严重短路，重点检查开关管和行输出管是否击穿，如果这两个管子坏了，要找到它们损坏的原因，不能只换管子就开机,否则会再次烧毁。
   • 查电源：若保险完好，测电源输出电压，若无输出，查电源启动电阻、反馈电路、稳压控制电路（如光电耦合器、误差放大器）。
   • 查负载：若电源输出电压异常（过低或过高），很可能是负载有问题，可断开行输出级供电，测电源空载电压是否恢复正常，若恢复正常，则问题肯定在行扫描电路（行管、高压包、行逆程电容等）。

2. 有光栅无图像维修流程：

   • 先看光栅：光栅是否正常？正常说明电源、扫描、显像管没问题。
   • 找信号源：用万用表测尾板视频输入端有无信号，若无，查信号处理板，若有,问题在尾板或视放电路。
   • “干扰法”：用万用表表笔触碰尾板视频输入端，屏幕上应有明显的干扰条纹，若无,说明视放电路或显像管有问题。
   • 查尾板：重点检查视放管是否损坏，管座是否氧化，对比度、亮度控制电压是否正常。

3. 无声音维修流程：

   • 查静音：测量CPU静音控制脚的电平,是否处于静音状态。
   • 查功放：从后级往前查，扬声器是否好？功放块供电和输入端有无信号？若无输入信号,再往前查伴音解调块和音频前置放大电路。

总结与忠告

• 老电视的价值：对于维修爱好者来说，老式彩电是绝佳的练习对象，它的原理是所有电子设备的基础，学会修它，对理解现代电子技术大有裨益，从经济角度看，修好一台老电视的成本远低于买一台新电视,也符合环保理念。
• 耐心是关键：老电视故障点千奇百怪，需要耐心排查，不要急于下手,有时候一个虚焊点就能让你头疼半天。
• 资料很重要：如果能找到对应型号的电路图纸和维修手册，维修会事半功倍,网上可以搜索到很多老电视的图纸。
• 知道何时放弃：如果显像管老化、高压包损坏、主板大面积腐蚀等，维修成本过高，或者自己技术能力不足,及时放弃也是一种智慧。
• 安全永远是第一位：再次强调，高压无情,切勿掉以轻心。

希望这份详细的指南能帮助你开启老式彩电的维修之旅,祝你修机愉快！
