行扫描电路的核心作用
在维修前,首先要明白它做什么,才能判断它是否“生病”了。
- 产生高压:为显像管阳极提供数万伏的高压,使电子束能高速轰击荧光屏。
- 产生中压:为加速极、聚焦极提供合适的电压,保证图像亮度和清晰度。
- 提供行偏转电流:产生一个锯齿波电流,控制电子束在水平方向上进行扫描,形成光栅。
- 提供其他电路电压:部分老式机型或特定设计中,行扫描变压器(行输出变压器)还会为整机其他小信号电路提供低压工作电源。
行扫描电路是电视的“心脏”和“发动机”,它不工作,电视就“瘫痪”了。

行扫描电路的组成框图
一个典型的行扫描电路信号流程如下:
行振荡/小信号处理 (如LA76810, TB1238等集成块)
↓
行激励/推动级 (一个三极管,如2SC2482, S8050等)
↓
行输出级 (一个功率巨大的三极管,如2SD1554, 2SC5144等)
↓
行扫描变压器 (行输出变压器/FBT/高压包)
↓
高压嘴 -> 显像管阳极
↓
聚焦/加速极 -> 显像管管颈
↓
行偏转线圈 -> 水平偏转
常见故障现象与初步判断
根据故障现象,可以大致判断故障范围。
| 故障现象 | 初步判断故障范围 |
|---|---|
| 完全无光栅,无声音,指示灯也不亮 | 电源电路故障(最常见)。 行扫描电路严重短路,导致电源保护。 |
| 完全无光栅,无声音,但指示灯亮 | 行扫描电路未工作(行振荡、行激励、行输出级)。 电源负载能力差。 |
| 有光栅,但水平一条亮线 | 行偏转线圈支路故障,行输出级工作正常,产生了高压和中压(能看到亮线),但偏转线圈中没有电流。 |
| 光栅水平方向幅度不足(图像被拉宽) | 行逆程电容容量下降。 行供电电压偏低。 行偏转线圈局部短路。 |
| 光栅垂直方向幅度不足(图像被压扁) | 场扫描电路故障(与行电路无关)。 某些机型由行供电的场电路,行电压低也会导致此现象。 |
| 图像上有数条黑白相间的干扰横条(“肋骨”纹) | 行激励不足。 行输出变压器不良。 电源滤波不良。 |
| 图像扭曲,有S形失真 | 电源整流滤波电容失效。 行AGC电路故障。 |
| 光栅亮度异常 | 亮度控制电路故障。 加速极电压异常。 显像管老化或碰极。 |
核心检修步骤与技巧(安全第一!)
⚠️ 警告:行扫描电路工作在高压、大电流状态,维修时务必注意安全!显像管高压可达2-3万伏,即使断电后,高压包内仍存有大量电荷,必须对高压嘴和行输出变压器进行放电操作,否则有生命危险!
第一步:安全准备与初步检查
- 放电:拔下电源插头,用带绝缘柄的螺丝刀或专用放电工具,同时接触高压嘴的金属部分和电视机的金属底板,听到“啪”的一声并看到火花,放电完成,重复几次确保放干净。

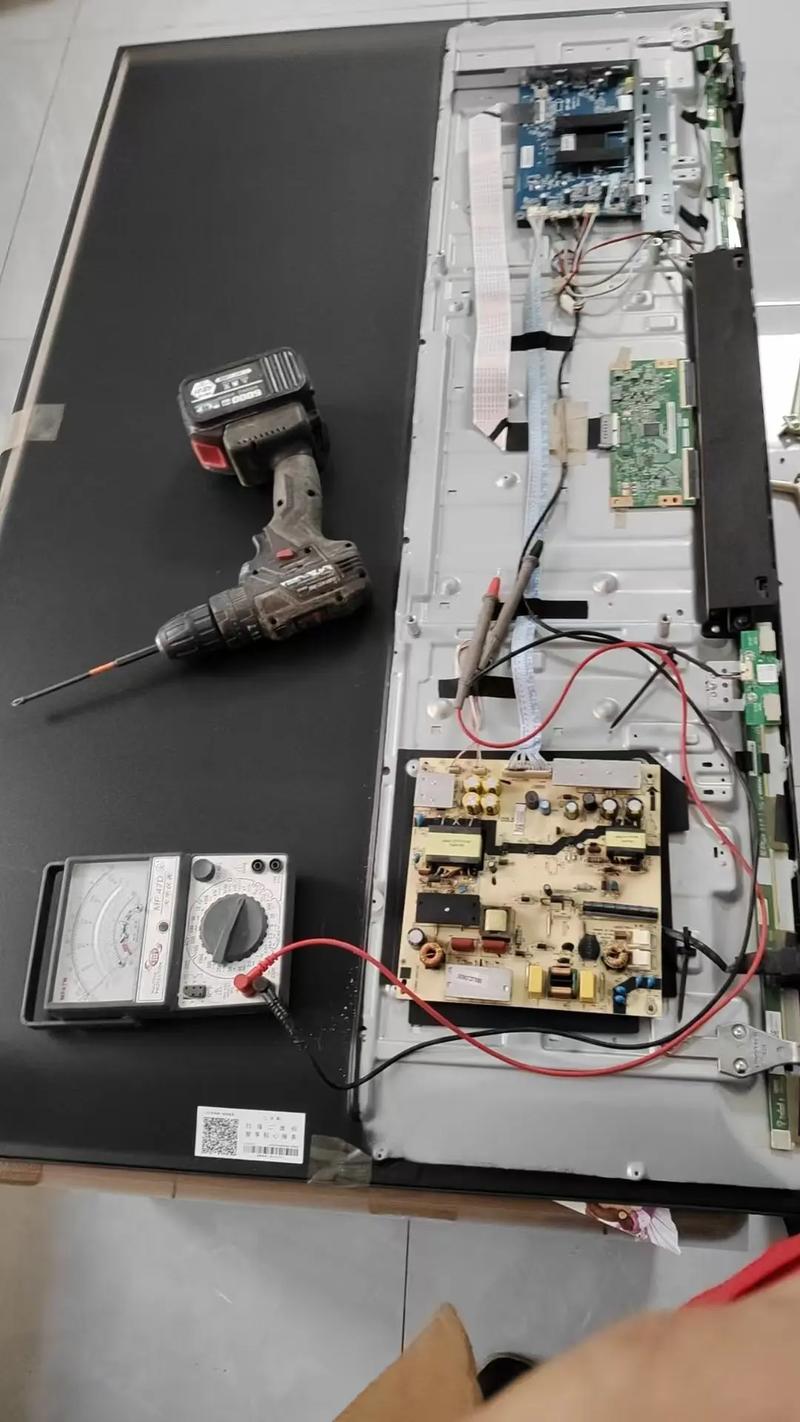

- 目测检查:打开后盖,仔细观察电路板。
- 保险丝:是否熔断?若熔断,说明存在严重短路,不要急于更换,要先找到短路点。
- 元件:有无明显烧黑、炸裂、鼓包的电容、电阻或三极管?
- 虚焊:行输出管、行激励管、行变压器等大功率元件的焊点有无虚焊、裂纹?

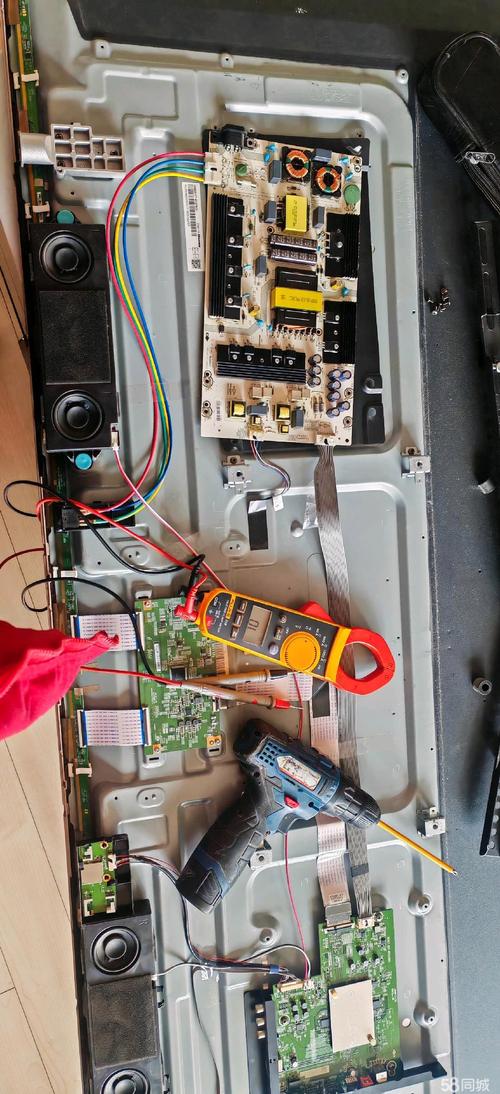

第二步:测量关键电压
这是判断故障最直接的方法。建议使用数字万用表。

-
测量主电源电压 (B+):
- 正常:说明电源基本正常。
- 为0V或很低:可能是电源本身故障,也可能是行扫描电路短路导致电源保护,此时可断开行输出级的供电(通常是拔掉行输出管的集电极插头或断开限流电阻),再测电源电压,如果电压恢复正常,则故障在行扫描电路;如果电压仍低,则故障在电源电路。
-
测量行供电电压 (B+):
- 这个电压通常由主电源通过一个限流电阻(水泥电阻或功率绕线电阻)提供。
- 正常:与主电源电压相近或略低(视电路设计)。
- 为0V:检查限流电阻是否开路。
- 偏低很多:检查限流电阻是否变值,或行输出级存在轻微短路。
-
测量行输出管集电极电压:
- 应该等于行供电电压,如果为0V,说明供电没过来。
- 如果电压很低,但不是0V,可能是行输出管软击穿或行输出变压器内部短路。
-
测量行输出管基极电压:
- 这是判断行激励是否正常的关键。
- 正常:通常在-0.1V到-0.3V之间(NPN管),这是一个负压,说明行激励信号正常输入,且行输出管处于正常的开关状态。
- 为0V:说明行激励信号未送来。
- 为正电压(如0.7V):说明行输出管已经导通,处于饱和状态,这通常是行激励不足或行输出管本身问题。
第三步:信号追踪法(从后向前或从前向后)
-
从前向后(信号流向法):
- 测行振荡信号:找到小信号处理集成块(如LA76810的32脚),测量其行振荡输出脚是否有正常的方波信号(可用示波器测,万用表测电压变化不明显)。
- 测行激励信号:测行激励管基极,应有信号,测其集电极,信号应被放大,如果基极有信号而集电极没有,则是行激励管损坏。
- 测行输出管基极:应有被行激励管放大后的信号,如果前面有信号到这里没有,则是行激励变压器或耦合元件损坏。
-
从后向前(电压测量法):
- 这是最常用的方法,先确认行输出管集电极有正常供电。
- 再测量行输出管基极是否有负压,如果有,说明行激励级正常,故障可能在行输出管本身或行输出变压器。
- 如果基极没有负压,说明故障在行激励级或更前级。
第四步:假负载法
当电源保险丝熔断,怀疑是行扫描电路短路时,可以使用此方法来判断。
- 断开行输出级的供电。
- 在主电源滤波电容的正负极之间,接上一个大功率水泥电阻(如220V/100W灯泡也可,亮度越亮说明电流越大)作为假负载。
- 通电测量假负载两端的电压。
- 电压正常且稳定:说明电源本身正常,故障确定在行扫描电路。
- 电压仍然很低或为0:说明电源电路本身有故障。
第五步:替换法
对于疑难杂症,替换法非常有效。
- 可疑元件:行输出管、行逆程电容、S校正电容、行激励变压器、行输出变压器。
- 操作:将怀疑的元件拆下,用同型号或参数相近的好元件替换,注意行输出管和行输出变压器型号不能随意代换,需匹配。
常见易损元件及故障点
-
行输出管:故障率最高! 常见故障为击穿短路(c-e极短路),导致其损坏的原因通常是:
- 行激励不足。
- 行逆程电容失效(容量变小)。
- 行输出变压器内部短路。
- 自举电容失效。
- 供电电压过高。
- 注意:换新管前,一定要找到导致其损坏的根本原因,否则新管会再次烧毁!
-
行输出变压器:俗称“高压包”,常见故障:
- 内部短路:导致行电流巨大,保险熔断,行管发烫。
- 高压打火:可听到“嘶嘶”声,看到高压嘴附近有蓝火花。
- 虚焊:导致光栅异常、图像干扰。
-
行逆程电容:容量下降或失效会导致行反峰电压升高,极易击穿行输出管。
-
S校正电容:容量下降会导致光栅水平幅度不足。
-
行激励管及变压器:故障会导致行激励信号不足,使行输出管工作在放大区而发热烧毁。
-
限流电阻:通常是大功率水泥电阻,因行电流过大而烧断开路。
维修总结
维修行扫描电路,遵循“由外到内、由电源到负载、由静态到动态”的原则。
- 安全第一,做好放电工作。
- 先看、后测:目检保险丝和明显损坏元件。
- 测电压:先测主电源,再测行供电,最后测关键点电压(行管c, b极),快速定位故障区域。
- 分段排查:利用假负载法、断开法缩小故障范围。
- 抓住核心:行输出管是核心,但烧毁后务必查明原因,切忌盲目更换。
- 善用工具:万用表是基础,示波器是高手利器,能直观看到波形,事半功倍。
通过以上系统性的分析和步骤,即使是初学者也能有条不紊地排查和修复彩电行扫描的绝大多数故障。
