变频空调故障检测仪如何快速定位故障？

这不仅仅是一个工具,更是维修人员、工程师甚至DIY爱好者的得力助手，下面我将从定义、功能、类型、如何选择、使用方法以及注意事项等多个维度进行详细说明。

什么是变频空调故障检测仪？

变频空调故障检测仪是一种专门用于诊断和分析变频空调运行状态及故障的专业电子设备，它不同于普通的万用表，因为它能够深入解读变频空调内部的核心部件——变频驱动板和压缩机——之间的复杂通信数据和运行参数。

由于变频空调的复杂性（如压缩机转速可调、PWM信号控制、多种传感器反馈等），传统的维修方法（如听声音、测电压）往往效率低下且难以定位深层故障，故障检测仪的出现，极大地提升了维修的准确性、效率和安全性。

核心功能与它能检测什么？

这是检测仪最核心的部分,一台好的检测仪通常具备以下功能：

通信解码与数据显示

这是最基础也是最重要的功能,它能实时读取并解码空调内外机之间的通信数据流，并以直观的方式（如屏幕显示）呈现出来。

• 常见数据：
  • 压缩机运行频率： 直接反映压缩机当前的转速。
  • 目标频率： 空调主板希望压缩机达到的转速。
  • 压缩机运行电流： 判断压缩机是否过载、缺相或卡缸。
  • 电压： 包括输入电源电压、直流母线电压（P-N电压）等。
  • 系统压力（部分高端型号）： 通过外机压力传感器接口，直接读取高压和低压压力值，比手动加表更精确。
  • 管温/环温传感器值： 实时读取各关键点的温度，用于判断传感器是否正常、制冷剂是否充足。
  • 故障代码： 直接读取空调主板存储的故障代码，并给出中文解释。

压力检测

• 功能： 通过连接空调自带的压力传感器接口（通常在外机），直接读取高压和低压压力。
• 优点：
  • 精确： 比机械压力表更精确，反应更快。
  • 实时： 能看到压力随压缩机频率变化的动态过程。
  • 方便： 无需额外连接压力表，减少制冷剂泄漏风险。

电流检测

• 功能： 钳形电流表功能，非接触式测量空调的输入总电流和压缩机运行电流。
• 作用：
  • 判断系统负载是否正常。
  • 快速定位压缩机故障（如电流过大可能意味着卡缸，电流过小可能意味着未启动或制冷剂严重不足）。
  • 检查整机功耗是否在合理范围。

功率测量

• 功能： 同时测量电压和电流，计算出空调的实时功率、功率因数、电能等。
• 作用： 用于能效评估，判断空调是否在高效区间运行，对节能改造或故障诊断非常有帮助。

温度检测

• 功能： 内置或外接温度探头，测量空调各关键点的温度（如出风口、回风口、压缩机顶部、冷凝器、蒸发器等）。
• 作用： 结合压力值，可以精确判断制冷剂的充注量是否合适（过充或不足），以及系统换热效率。

数据记录与回放

• 功能： 可以记录一段时间的运行数据，用于后续分析，或者将典型故障数据保存下来作为案例。
• 作用： 便于远程诊断、技术培训和故障复盘。

常见类型与品牌

市场上的检测仪主要分为以下几类：

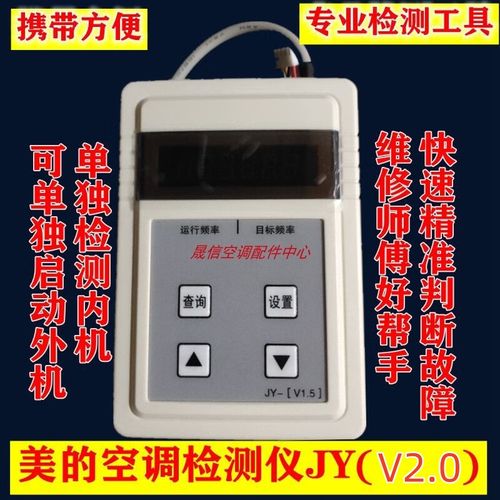

专业型多功能检测仪 (如：蓝澳、雪村、华科等)

• 特点： 功能全面，集成了通信解码、压力、电流、功率、温度等多种功能于一体，屏幕大，数据刷新率高，专业性强。
• 适用人群： 专业空调维修工程师、售后技术支持。
• 代表品牌： 国内的蓝澳、雪村、华科 等品牌在业内口碑很好，性价比高，国际品牌如Testo（德图）等则精度更高，价格也更昂贵。

简易型/基础型检测仪

• 特点： 功能相对单一，可能只具备基本的通信解码和简单的数据显示功能，价格便宜，便携性好。
• 适用人群： 初学者、小型维修店、DIY爱好者。
• 注意： 对于复杂的变频故障，诊断能力有限。

手机APP + 转接盒方案

• 特点： 通过一个小的硬件转接盒，连接到空调的通信接口，然后用手机APP来读取和显示数据，成本低，易于携带。
• 优点： 利用手机的大屏幕和数据处理能力，可以做得非常直观。
• 缺点： 稳定性和专业性可能不如专业设备，且依赖手机电池和网络。

品牌专用诊断仪

• 特点： 如大金、三菱、日立等品牌官方提供的专用诊断设备。
• 优点： 能读取最底层、最全面的内部参数，支持特殊功能（如强制运行、初始化等）。
• 缺点： 价格极其昂贵，且通常只兼容单一品牌，维修店一般不会配备。

如何选择合适的检测仪？

根据您的需求来选择：

如何使用？（基本步骤）

使用检测仪通常遵循以下流程：

1. 准备工作：

   • 确保空调电源已关闭,并拔下插头。
   • 将检测仪与空调内外机的通信线、压力接口等连接好。
   • 开启空调电源,并将空调设置为“调试模式”或“强制运行模式”（不同品牌进入方式不同，通常需要同时按住“模式”和“温度+”等按键几秒钟）。

2. 连接与开机：

   • 打开检测仪电源。
   • 选择对应的空调品牌和型号（如果需要）。

3. 数据读取与分析：

   • 观察故障代码： 首先看屏幕上显示的故障代码，这是最直接的线索。
   • 查看通信数据： 重点观察压缩机频率、电流、电压、压力等核心参数是否在正常范围内。
     • 如果压缩机频率始终为0，可能是主板未发出指令或压缩机未启动，如果电流远超额定值，可能是压缩机机械故障。
   • 对比分析： 将运行数据与空调的额定参数或标准工况下的参数进行对比，找出异常点。

4. 判断与维修：

   • 根据数据分析结果,判断故障点是在主板、压缩机、传感器还是制冷剂系统。
   • 进行针对性的维修或更换。

5. 维修后验证：

   维修完成后,再次使用检测仪观察各项数据是否恢复正常，确保问题已彻底解决。

重要注意事项

1. 安全第一： 操作时务必注意用电安全，防止触电，检测高压部分时，要使用合格的表笔和绝缘工具。
2. 品牌兼容性： 不同品牌空调的通信协议和数据格式不同，购买前务必确认检测仪是否支持您要维修的品牌。
3. 专业知识： 检测仪只是一个工具，它不能替代维修人员的专业知识，你需要懂得如何解读数据，并结合空调的工作原理进行综合判断，数据异常只是“现象”，找到背后的“原因”才是关键。
4. 定期校准： 像所有精密仪器一样，检测仪需要定期进行校准，以保证测量数据的准确性。

变频空调故障检测仪是现代空调维修领域的“听诊器”和“CT机”，它将模糊的故障现象转化为精确的数字语言，让维修人员能够“对症下药”，大大提高了维修效率和成功率，对于以空调维修为生的人来说，投资一台好的检测仪绝对是物有所值的。
