电磁炉故障维修笔记

电磁炉故障维修笔记

前言

电磁炉作为现代家庭常见的厨房电器，其核心是利用电磁感应原理加热，维修电磁炉需要具备一定的电子电路基础知识，并遵循“安全第一、由简到繁、先外后内”的原则，本笔记将系统性地梳理维修流程、关键点、常见故障及解决方案。

第一部分：安全须知与准备工作

安全第一！

• 断电维修： 在进行任何内部检查或维修前,必须拔掉电源插头。
• 放电操作： 电磁炉内部有大容量滤波电容（通常在220V-300V之间），即使断电后，电容中仍存有高压电，维修前，必须用大功率电阻（如5W/1kΩ）或专用放电工具对电容进行充分放电,防止电击。
• 防止烫伤： 维修前确保炉面已完全冷却，维修中如果测试加热功能，需远离炉面,防止烫伤。
• 使用隔离变压器： 为了安全，最好使用1:1的隔离变压器为待修电磁炉供电，这样可以将市电与电路板隔离,有效防止触电风险。

准备工具与资料

• 基本工具： 万用表（必备，最好有电容、二极管、频率档）、螺丝刀套装、尖嘴钳、镊子、电烙铁、松香、焊锡丝。
• 辅助工具： 示波器（高级维修，用于检测PWM波形）、隔离变压器、大功率电阻（放电用）、酒精、棉签、小刷子。
• 资料： 待修电磁炉的电路图，这是维修的“地图”，至关重要，没有图纸,维修会非常困难。

第二部分：核心部件与工作原理简述

了解核心部件是维修的基础。

1. IGBT (Insulated Gate Bipolar Transistor) - 绝缘栅双极型晶体管

   • 作用： 电磁炉的“心脏”，作为高速电子开关，控制电流的通断,从而产生高频电流。
   • 检测： 用万用表二极管档测量，C（集电极）与E（发射极）之间应具有单向导电性（正向有压降，反向无穷大），G（栅极）与C、E之间应为无穷大，若短路或击穿,则损坏。

2. 整流桥堆


   （图片来源网络，侵删）
   • 作用： 将220V交流电转换为脉动直流电。
   • 检测： 用万用表二极管档测量，交流输入端（AC）到直流正极（+）和直流负极之间，应有一个二极管的特性，直流正负极之间，正向导通,反向截止。

3. 高压电容

   • 作用： 滤波，将脉动直流电平滑为稳定的直流电,为IGBT和线圈盘提供工作电压。
   • 检测： 用万用表电容档或电容表测量容量是否与标称值相符，用电阻档测量，应先充电（阻值从零变大）后稳定在无穷大，若短路、漏电或容量严重不足,则损坏。

4. 线圈盘

   • 作用： 将IGBT产生的高频电流转换为高频交变磁场,从而在锅具上产生涡流发热。
   • 检测： 用万用表电阻档测量，通常阻值很小，在零点几欧姆到几欧姆之间，若开路或短路,则损坏。

5. 同步控制电路

   • 作用： 检测线圈盘两端的电压，作为PWM脉冲的基准，确保IGBT在合适的时机导通和关断,防止IGBT因过压而损坏。
   • 关键点： 比较器（如LM339）的输入端电压，正常工作时,这两个电压应有规律地交替变化。

6. PWM驱动电路

   • 作用： 产生驱动IGBT的脉冲信号，通过调节脉冲的宽度（占空比）来控制功率大小。
   • 关键点： PWM芯片（如HEF4069、LM339等）的输出端,应有高频的PWM波形。

7. 电流检测电路

   • 作用： 检测工作电流的大小,实现功率控制和过流保护。
   • 关键点： 电流互感器或采样电阻上的电压信号。

8. 微控制器

   • 作用： 电磁炉的“大脑”，接收用户指令，控制各电路协同工作,并执行保护程序。

第三部分：维修流程与方法

遵循“先外后内，先电源后负载”的原则。

用户问诊与初步检查

1. 询问故障现象： 是完全没反应？还是开机报警？是加热慢还是间歇加热？
2. 目视检查：
   • 电源线是否破损？
   • 插座是否有电？
   • 锅具是否符合要求（必须是含铁质的平底锅）？
   • 炉面是否有严重破损或异物？
   • 保险丝是否熔断？（通常在电源板上,一个黑色的或玻璃管状的元件）

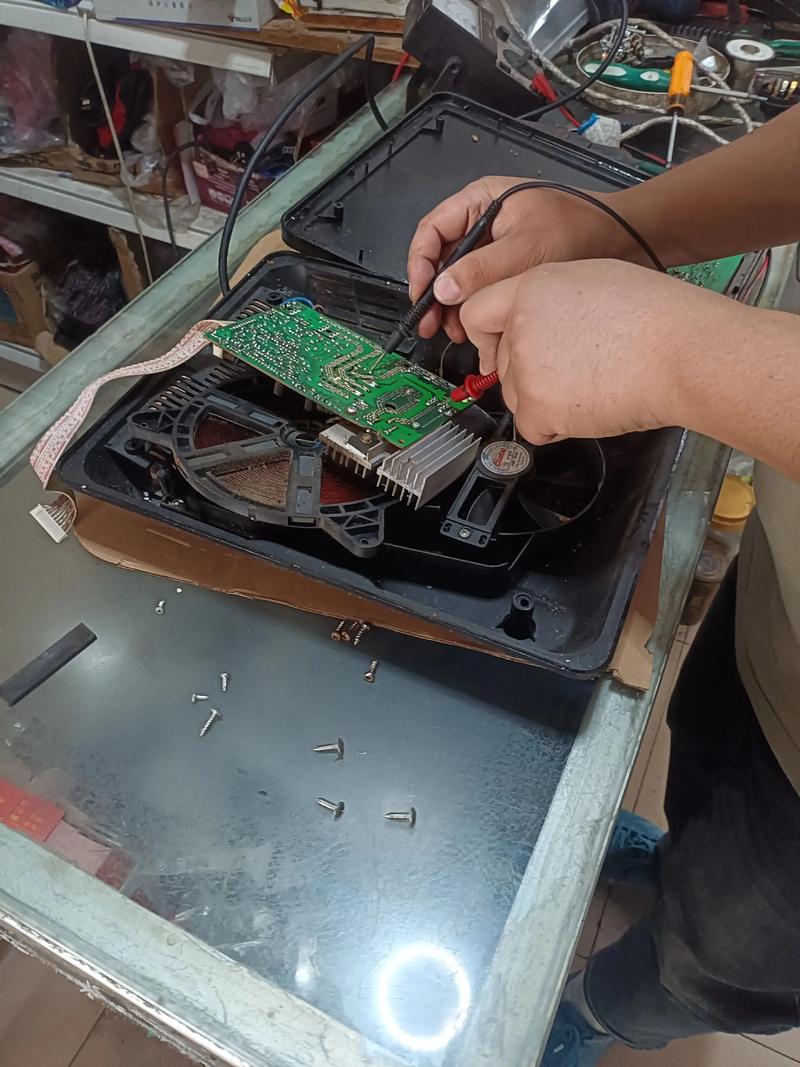

上电测试（注意安全！）

• 连接隔离变压器。
• 不接锅，上电测试：
  • 按“开/关”键： 听听是否有“滴”的一声，风扇是否转动。
    • 无反应： 故障在电源或MCU。
    • 有“滴”声，风扇转： 进入待机状态，说明电源、MCU基本正常，故障可能在同步、驱动、LC振荡或检测电路。
  • 按“加热”键：
    • 立即报警（如E0、E1等）： 通常是同步、驱动或IGBT电路故障。
    • 风扇转，但不加热： 故障在PWM输出、电流检测或锅具检测电路。
    • 正常加热一小会儿后报警停机： 可能是过压、过流或温度传感器故障。

关键点电压测量 使用万用表测量关键点的电压,是判断故障范围的最有效方法。

故障定位与排除 根据上一步的测量结果,缩小故障范围。

• 保险丝熔断：

  • 原因： 后级电路存在严重短路。
  • 排查： 断开线圈盘，测量IGBT的C-E极、整流桥堆是否击穿，如果击穿，需同时检查驱动电路是否正常,否则换上新的IGBT后会再次烧毁。

• 上电无反应，保险丝完好：

  • 原因： 辅助电源故障、MCU故障。
  • 排查： �量+18V和+5V电压是否正常，若无+18V，查辅助电源电路（如变压器、整流管、稳压IC等），若有+18V无+5V，查5V稳压电路，若电压都正常，查MCU的供电、晶振、复位电路。

• 报警代码解读（以常见代码为例）：

  • E0 / E1： 无锅具或锅具不符合，查锅具检测电路（通常是LC振荡电路，检测线圈盘两端的电压变化）。
  • E2 / E3： 电压异常（过高或过低）,查电压检测电路。
  • E4 / E5： IBT过热，查温度传感器（通常是NTC热敏电阻）及其连接线。
  • E6 / E7： 锅具干烧或传感器开路,查锅底温度传感器。
  • E8： 内部电路故障，通常是IGBT过流保护,查电流检测电路。

• 不加热，风扇转：

  • 查PWM信号： 测量PWM芯片或MCU输出的驱动脉冲信号，若无,查MCU和其外围电路。
  • 查同步信号： 测量同步比较器的输入端电压，若异常，查相关电阻、电容是否损坏。
  • 查驱动电路： 若PWM和同步信号都正常，但IGBT的G极无脉冲，则驱动电路（如推挽电路）故障。
  • 查电流检测： 若电流检测信号异常,会封锁PWM输出。

更换元件与焊接

• 更换IGBT/整流桥： 务必使用同型号或参数相当的元件，注意安装时涂抹导热硅脂,并确保螺丝拧紧。
• 焊接： 使用合适的电烙铁，避免加热时间过长损坏电路板，清理焊点，确保无虚焊、假焊。

第四部分：常见故障案例与维修思路

案例1：完全不通电，保险丝烧黑。

• 分析： 严重短路。
• 维修：
  1. 拆机,发现保险丝熔断。
  2. 用万用表二极管档测IGBT的C-E极,短路。
  3. 测整流桥堆,也短路。
  4. 更换IGBT和整流桥堆。
  5. （关键步骤） 检查驱动电路：测量PWM芯片输出端，待机时为低电平，正常，但测量驱动对管（如8550/8050）及相关电阻，发现一个电阻变值,更换该电阻。
  6. 上电测试，恢复正常。（思考：为什么？因为驱动电路异常导致IGBT误导通，从而烧毁）

案例2：上电有“滴”声，风扇转，但不加热，按任何键都报警E0。

• 分析： E0为无锅报警，说明锅具检测电路（LC振荡电路）未起振。
• 维修：
  1. 观察线圈盘,发现底部有裂纹。
  2. 更换同型号线圈盘。
  3. 上电测试，恢复正常。（思考：线圈盘开路导致无法形成LC谐振，电路板检测不到锅具）

案例3：加热功率小，火力上不去。

• 分析： PWM占空比不足,或电流检测电路有问题。
• 维修：
  1. 测量PWM芯片的电压控制端（如功率调节电位器）,电压正常。
  2. 测量电流检测端电压，发现电压偏高，导致MCU误以为电流过大,从而降低功率。
  3. 检查电流采样电阻,发现一个阻值轻微增大。
  4. 更换采样电阻,功率恢复正常。

案例4：间歇性加热，有时正常，有时报警。

• 分析： 接触不良或元件热稳定性差。
• 维修：
  1. 检查所有排线、插件，重新插拔,无改善。
  2. 怀疑某个电容性能不良，重点检查同步电路、驱动电路的滤波电容。
  3. 用代换法，逐一更换相关电容，当更换一个同步电路的103（0.01uF）电容后，故障消失。（思考：该电容热稳定性差，工作时容量变化，导致同步信号紊乱，触发保护）

第五部分：总结与心得

1. 图纸是灵魂： 没有图纸，维修如同盲人摸象,养成收集和整理图纸的习惯。
2. 理论指导实践： 理解电磁炉的工作原理，才能在遇到新故障时,快速分析出可能的原因。
3. 安全永远是第一位： 不要心存侥幸,高压电的威力巨大。
4. 由简到繁： 先从保险丝、电源这些简单的地方入手,逐步深入。
5. 善用工具： 万用表是你的眼睛，示波器是你的显微镜,隔离变压器是你的保命符。
6. 经验积累： 每修好一台机器，都要总结经验,形成自己的维修思路和数据库。

希望这份笔记能对你有所帮助,祝维修顺利！
