逻辑板故障的典型图片与特征分析
逻辑板负责驱动TFT-LCD面板，它接收主板送来的图像信号（LVDS或RGB），并将其转换成能控制每个像素点开关的电压，当它出现故障时,问题会直接反映在屏幕上。
图像异常，但背光正常（最常见）
这是逻辑板故障最典型的特征，屏幕的背景光（LED灯条）是好的，能正常点亮,但图像内容出现各种问题。
（图片来源网络，侵删）

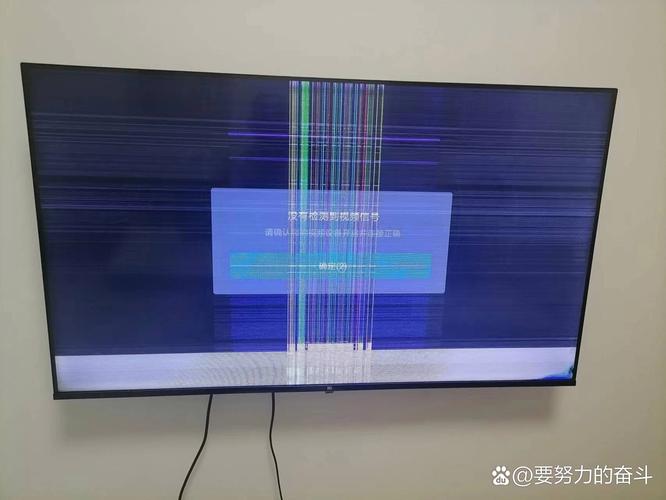

故障图片示例：
特征描述：
- 花屏 / 马赛克： 屏幕上出现杂乱无章的彩色方块、色块、条纹或噪点，图像信息完全错乱,无法辨认。
- 图像闪烁： 屏幕上的图像或色彩有规律地、快速地明暗变化，看起来像在“呼吸”或“频闪”。
- 色彩失真 / 偏色： 整个图像或部分区域的颜色严重不正常，红色可能显示为紫色，绿色显示为蓝色，或者出现大面积的单一色块（如全红、全绿、全蓝）。
- 图像有重影 / 拖影： 移动的物体后面会跟着一个或多个“影子”,图像边缘模糊不清。
- 部分区域无图像 / 黑带： 屏幕的某一侧或中间出现一条或多条垂直/水平的黑带,这部分区域完全没有图像显示。
故障原因分析：
- 花屏/马赛克： 逻辑板上负责处理和传输图像数据的芯片（如Scaler芯片、GMII芯片）或其周边DRAM内存损坏,导致数据传输错误。
- 图像闪烁： 逻辑板上为TFT-LCD面板提供工作电压的电源供电模块（VGL、VGH、VCOM等）不稳定,电压波动导致像素开关异常。
- 色彩失真： 通常是负责生成驱动电压的Gamma电压（伽马电压）发生错误或丢失，Gamma电压决定了不同灰度等级的精确电压值,丢失后颜色就会混乱。
- 重影/拖影： 驱动IC或其输出电路的时序控制出现问题，导致前一帧的图像信号没有完全清除,就叠加到了当前帧上。
- 黑带： 通常是连接逻辑板和面板的柔性排线（FFC/FPC）接触不良、氧化或损坏，导致某几路信号（通常是数据线）没有传输到面板。
伴随特定规律或边框的异常
这类故障非常有特点,可以帮助快速判断是逻辑板问题。
（图片来源网络，侵删）

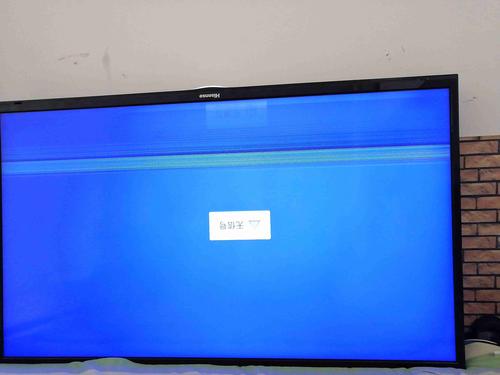

故障图片示例：
特征描述：
- 屏幕四周出现特定颜色的线条或色带： 屏幕四周出现一道红线、绿线、蓝线或彩色的“边框”。
- 屏幕中间或边缘出现一条或多条水平/垂直亮线或暗线： 这些线条是固定的,不会随图像内容变化。
- 图像被“压缩”或“拉伸”： 整个图像在水平或垂直方向上尺寸不正常,或者被挤到了屏幕的一角。
故障原因分析：
- 四周色带： 这通常是Gamma供电电路或VCOM电压电路的元器件损坏，VCOM是参考电压，如果它不稳定或异常,就会在屏幕边缘产生色差。
- 亮线/暗线： 这是非常典型的逻辑板故障，它意味着某一行或某一列的TFT薄膜晶体管阵列失去了控制，这可能是逻辑板上对应的行驱动（Gate Driver）或列驱动（Source Driver）IC损坏,或是其输出电路的故障。
- 图像缩放： 逻辑板上的Scaler芯片负责处理图像的分辨率和缩放，如果Scaler芯片或其固件出错，就会导致输出给面板的时序信号异常,造成图像变形。
与背光相关的间接故障
有时，逻辑板故障也会导致背光出现问题,但这通常是因为逻辑板也集成了背光控制电路。
（图片来源网络，侵删）

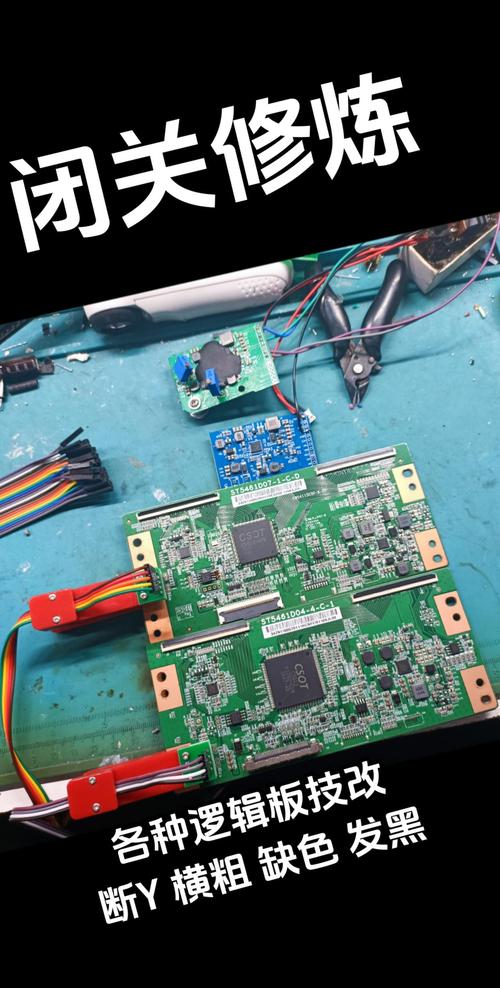

故障图片示例：
特征描述：
- 背光亮，但图像时有时无： 开机后屏幕时而有图像，时而变成纯白或纯黑屏幕,需要反复开关机或敲击才能恢复正常。
- 背光亮度异常： 背光非常暗，或者亮度不可调,处于最高或最低亮度。
- 背光闪烁： 背光有规律地亮灭，但图像本身是正常的（如果能看到的话）。
故障原因分析：
- 图像时有时无： 逻辑板上的主控芯片或供电系统存在虚焊或接触不良问题,导致工作不稳定。
- 亮度异常/闪烁： 逻辑板上的背光控制电路（PWM调光电路）或相关的背光驱动IC损坏，逻辑板通过这个电路向LED背光板发送亮度调节信号和开关信号，如果这部分出问题,就会直接影响背光。
如何区分逻辑板故障与其他故障？
看到这些异常图片，如何确定是逻辑板的问题，而不是主板、屏线或面板本身的问题？可以按照以下步骤排查：
- 观察特征： 优先参考上面提到的“有规律”的特征，如特定色带、固定亮线、图像马赛克等，这些是逻辑板的“签名”。
- 检查背光： 如果屏幕全黑，先检查背光，如果背光不亮，问题可能是电源板、背光板或屏线，如果背光亮但图像异常，那么重点就落在逻辑板、主板或屏线上。
- “最小化”测试法（最可靠）：
- 替换法： 找一个确定是好的同型号逻辑板替换上去，如果故障消失，则100%是原逻辑板的问题。
- 交叉测试法： 将这台有问题的电视/显示器的主板和屏幕（连同逻辑板）安装到另一台确定是好的同型号机器上，如果故障现象跟着主板走，则是主板问题；如果跟着屏幕（逻辑板+面板）走，则是屏幕或逻辑板问题,此时再单独替换逻辑板即可确认。
| 故障现象 | 可能的逻辑板原因 | 检查重点 |
|---|---|---|
| 花屏、马赛克、色彩混乱 | 图像处理芯片、DRAM内存、Gamma电压电路 | 逻辑板上的主控芯片、存储颗粒、供电IC |
| 图像闪烁、亮度不稳 | 屏幕供电模块（VGL/VGH/VCOM）、背光控制电路 | 逻辑板上的DC-DC转换电路、PWM控制电路 |
| 屏幕四周有色带/黑边 | VCOM电压电路、Gamma电路、排线接触 | VCOM相关元器件、Gamma供电、排线接口 |
| 屏幕有固定的亮线/暗线 | 行/列驱动IC损坏或其输出电路 | 驱动IC本身及其外围阻容元件 |
| 图像时有时无 | 主控芯片虚焊、供电系统不稳定 | 检查逻辑板有无虚焊点，测量核心供电电压 |
希望这些图片和解释能帮助您准确判断液晶逻辑板的故障，如果需要进一步的技术支持,建议提供更具体的故障现象图片和设备型号。
