电子膨胀阀通讯故障

什么是电子膨胀阀通讯故障？

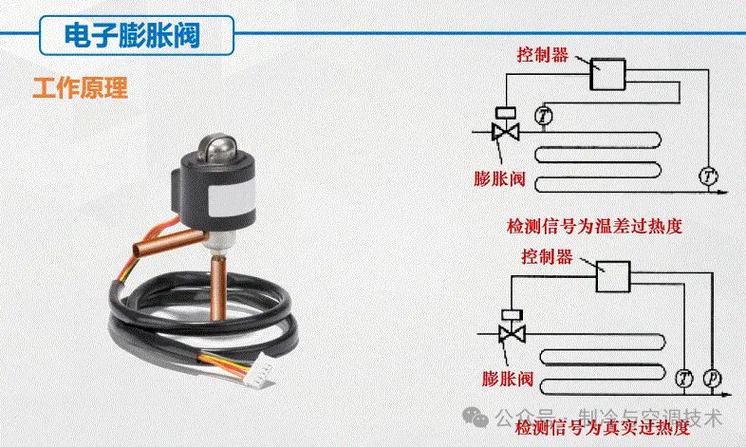

我们需要理解“通讯”是什么，在空调系统中，电子膨胀阀不是一个孤立的部件，它需要接收来自控制器（通常是室内机主板或室外机主板）的指令，才能精确地调节自己的开度,从而控制制冷剂的流量。

通讯故障，就是控制器和电子膨胀阀之间的“对话”中断了，控制器发出了指令，但膨胀阀没有收到，或者膨胀阀的反馈信号控制器没有收到，导致系统无法正常调节,最终报错。

常见的故障代码会包含“通讯故障”、“E5”、“E6”、“EEPROM错误”、“电机故障”等字样（具体代码因品牌而异）。

通讯故障的根本原因分析

通讯故障通常不外乎以下几个大的方面：“电源、线路、信号、设备本身”，我们可以将其想象成打电话,任何一个环节出问题都会导致通话失败。

电源问题 (没有电，无法通讯)

• 供电电压异常：电子膨胀阀需要稳定的工作电压（通常是+12V或+24V DC），如果电压过高或过低，或者电压不稳定，都会导致其无法正常工作。
  • 原因：
    • 控制器输出的电源电压本身不正常。
    • 供电线路过长、过细，导致线路压降过大,到达膨胀阀的电压不足。
    • 线路接触不良,导致时断时续的供电。

线路问题 (电话线断了或接触不良)

• 线路断路/短路：连接控制器和电子膨胀阀的通讯线（通常是2-4根线，包含电源、地线和信号线）如果出现断开、短路或与其它线路搭接，通讯必然失败。
  • 原因：
    • 安装或维修过程中，线材被挤压、切割或过度弯折导致内部断裂。
    • 接线端子松动、氧化或脱落。
    • 动物（如老鼠）啃咬线缆。
    • 线路绝缘层破损,导致信号线与地线或电源线短路。

信号问题 (信号干扰或信号格式错误)

• 信号干扰：电子膨胀阀的通讯信号通常是弱电信号，很容易受到干扰。
  • 原因：
    • 通讯线与强电电源线（如压缩机、风机电源线）捆扎在一起走线,产生电磁干扰。
    • 通讯线没有使用屏蔽线,或者屏蔽层未正确接地。
• 通讯协议不匹配：虽然不常见，但如果更换了非原厂或型号不匹配的电子膨胀阀，其通讯协议可能与控制器不兼容,导致无法识别和通讯。

设备本身问题 (电话机或交换机坏了)

• 控制器故障：
  • 原因：室内机主板或室外机主板上的通讯芯片、驱动电路或电源模块损坏,无法正常发送或接收信号。
• 电子膨胀阀故障：
  • 原因：
    • 电机烧毁：这是最常见的原因之一，由于电压异常、负载过大或自身质量问题,导致阀体内部的步进电机线圈烧毁。
    • 阀体卡死：阀芯内部有杂质、冰堵或机械结构损坏，导致电机无法带动阀芯转动,电机负载过大也可能导致烧毁。
    • 内部电路板故障：阀体内部集成的控制板损坏。
    • 固件/程序错误：膨胀阀内部的程序出错,导致无法响应指令。

系统性排查步骤（由简到繁）

在动手之前，务必断开空调的总电源！ 确保安全。

第一步：观察与确认

1. 查看故障代码：首先查看室内机或室外机显示面板上的故障代码，确认确实是“通讯故障”相关代码。
2. 了解系统信息：记录空调的品牌、型号、故障代码,这有助于后续查找技术手册或维修案例。

第二步：基础检查（外部与线路）

1. 检查接线端子：找到连接控制器和电子膨胀阀的接线端子盒，检查所有接线是否牢固、有无松动、氧化或烧黑的痕迹，如有,重新拧紧或清理后接好。
2. 检查线缆外观：沿着通讯线从控制器到膨胀阀的走线路径，仔细检查线缆是否有破损、被挤压、被动物啃咬的痕迹。
3. 检查干扰源：检查通讯线是否与强电线路近距离平行布线，如果是，尝试将它们分开,保持一定距离。

第三步：测量电源电压

这是非常关键的一步，需要测量在通电状态下,电子膨胀阀接线端子处的实际电压。

• 使用万用表的直流电压档。
• 测量电源线和地线之间的电压。
• 正常值：应与空调说明书上的标称值（如+12V或+24V）基本一致,且电压稳定。
• 异常情况：
  • 电压为0：说明控制器没有供电,或线路断路。
  • 电压远低于标称值：说明线路压降过大或控制器供电能力不足。
  • 电压波动剧烈：说明控制器或供电电路有问题。

第四步：线路通断与短路测试（断电后）

如果电压正常，问题很可能出在线路上，此时需要断开电源，并用万用表的“通断档”（蜂鸣档）或“电阻档”进行测量。

• 测量通断：将万用表表笔分别接在控制器端和膨胀阀端的同一根线上（例如电源线对电源线），测量电阻，正常情况下，电阻应接近于0（听到蜂鸣声），如果电阻无穷大,说明该线路断路。
• 测量短路：测量不同线路之间（如电源线和信号线、信号线和地线）的电阻，正常情况下，电阻应为无穷大，如果电阻很小或为0,说明线路存在短路。

第五步：隔离测试（判断是控制器还是膨胀阀的问题）

如果线路和电压都正常，那么问题就集中在控制器或电子膨胀阀本身了,这是最关键的一步。

方法A：替换法（最可靠）

1. 准备一个同型号、确定是好的电子膨胀阀（或者从另一台同型号且正常运行的机器上拆下来一个作为测试件）。
2. 将这个好的膨胀阀接到故障机器的线路上。
3. 通电测试，如果故障消失，说明原来的电子膨胀阀损坏了。
4. 如果故障依旧，说明控制器（主板）损坏的可能性非常大。

方法B：模拟信号测试（需要一定经验） 如果手头没有备件,可以尝试这个方法来判断膨胀阀电机是否烧毁。

1. 断电。
2. 将电子膨胀阀的插头从控制器上拔下。
3. 临时给膨胀阀通电：用一根导线，短暂地（每次1-2秒）接触膨胀阀的电源线和地线，模拟一个脉冲信号。
   • 正常现象：每次通电，你应该能听到膨胀阀内部发出“咔哒”一声的清脆步进电机动作声，这说明电机本身是好的,问题可能在控制器或通讯协议。
   • 异常现象：通电后没有任何声音，或者只有“嗡嗡”声但阀体不动作，或者发出焦糊味，这基本可以确定电机已经烧毁。

常见解决方案

• 接线松动/氧化：重新接线,清理端子。
• 线路断路/短路：找到故障点，修复或更换整根通讯线。强烈建议使用屏蔽双绞线,并将屏蔽层在控制器端可靠接地。
• 电源电压异常：检查控制器供电电路，修复线路压降问题,或更换电源模块。
• 信号干扰：将通讯线远离强电线路,或更换为带屏蔽层的线缆。
• 电子膨胀阀损坏：直接更换新的电子膨胀阀，更换时注意：
  • 型号、参数必须与原装一致。
  • 安装时注意方向,进出口不要接反。
  • 有些阀体在安装前需要先进行“开阀初始化”操作,具体请参照产品说明书。
• 控制器（主板）损坏：维修或更换主板，更换主板后,可能需要重新进行系统学习或参数设置。

总结与建议

电子膨胀阀通讯故障的排查遵循“先外后内、先简后繁、先线路后设备”的原则。

1. 安全第一：断电操作。
2. 代码先行：明确故障类型。
3. 线路为王：通讯故障，线路问题占了很大比例,仔细检查线路是性价比最高的方法。
4. 电压是基础：没有正常的电压,一切都免谈。
5. 隔离是关键：通过替换法或模拟测试,快速定位是阀坏还是板坏。

对于没有经验的用户，建议联系专业的空调维修人员，特别是当涉及到更换主板或电子膨胀阀等核心部件时,以确保安全和维修质量。
