雅马哈功放故障检修

重要提示：安全第一！

在进行任何内部检查之前,请务必遵守以下安全准则：

1. 断开电源： 将功放插头从插座上拔下。
2. 等待放电： 功放内部的大电容可能存有高压电，即使断电后也可能危险，请等待至少10-15分钟，让电容自然放电，您也可以用一个带绝缘手柄的螺丝刀或电阻（一个大功率水泥电阻）在电容两端进行短接放电，但操作需极其谨慎，否则可能产生电弧或损坏元件，对于普通用户,建议只进行自然放电。
3. 寻求专业帮助： 如果您不具备电子维修基础，或问题复杂（如内部有焦糊味、冒烟），请立即停止操作，并将功放送至专业的维修中心,强行拆解可能导致二次损坏或人身危险。

第一步：初步判断与外部检查（“望闻问切”）

这是最简单也是最重要的一步,很多问题都源于外部连接或设置错误。

“望”——观察

• 指示灯状态：
  • 电源灯不亮： 检查电源线、插座、墙壁开关是否正常。
  • 保护灯亮起（Protect/Check）： 这是最常见的故障提示，它意味着功放检测到异常，为防止自身损坏而自动断开输出,这通常意味着后续步骤中需要重点排查。
  • 过热指示灯亮起（Hot/Overheat）： 功放内部温度过高，已进入保护状态，检查通风是否良好,散热孔是否被堵塞。
  • 信号指示灯异常： 检查输入源（如CD机、电视）是否正常工作,信号线是否连接正确。
• 外观检查：
  • 保险丝： 拆开机壳（在断电和放电后），查看位于电源输入处或主变压器附近的保险丝，如果保险丝熔断（玻璃管发黑或断裂），则说明后级电路存在严重短路。切勿直接更换更大安培的保险丝,否则会烧毁更昂贵的元件。
  • 内部元件： 仔细观察电路板，寻找是否有烧焦的痕迹、鼓包或漏液的电容、虚焊的焊点、烧断的电阻等。

“闻”——嗅觉

• 打开机壳后，闻一闻是否有烧焦的气味，焦糊味是严重故障的明确信号，通常意味着某个元件（如功放管、电阻）已经烧毁。

“问”——询问

• 故障发生过程： 故障是突然发生的，还是逐渐出现的？在发生故障前，是否进行了什么操作（如更换音箱、调整音量、连接新设备）？
• 使用环境： 功放是否长时间在高温、潮湿或灰尘较多的环境下使用？

“切”——操作

• 简化连接法：
  1. 断开所有音箱： 只保留功放和电源线，然后开机，如果保护灯不再亮起,说明问题很可能出在音箱或音箱线上。
  2. 逐一排查音箱： 一次只连接一个音箱，开机测试，当连接到某个音箱时保护灯亮起,说明该音箱或其连接线有问题。
  3. 更换信号线： 如果问题不在音箱，尝试更换连接音源（如CD机）到功放的信号线,排除信号线短路或接触不良的可能。
  4. 更换音源： 尝试更换一个不同的音源设备（如用手机直连功放的AUX输入）,判断是否是原音源设备的问题。

第二步：常见故障现象与针对性检修

如果通过第一步排除了外部问题,那么问题很可能在功放内部。

故障现象一：开机无反应，电源灯不亮

1. 检查电源线： 确保电源线完好,插头与插座接触良好。
2. 检查保险丝：
   • 如果保险丝熔断，说明电源部分有短路，重点检查：
     • 电源整流桥： 是否有二极管被击穿短路。
     • 主滤波电容： 是否被击穿或短路（有时会导致顶部鼓包）。
     • 开关管： 在开关电源中,开关管击穿短路是常见原因。
   • 更换保险丝： 必须使用与原厂完全相同规格（电流、速度，如T2A 250V）的保险丝，更换后再次通电，如果保险丝立即熔断，则说明短路依然存在,需要用万用表电阻档仔细排查上述元件。

故障现象二：开机后“保护灯”立即亮起，无声音输出

这是功放最常见的保护模式,保护电路被触发的原因通常是输出端检测到直流电压或过大的电流。

1. 断开所有音箱后开机：

   • 如果断开音箱后保护灯熄灭，说明问题在音箱或音箱线。
     • 音箱线短路： 检查音箱线的正负极是否碰在一起。
     • 音箱单元损坏： 音箱内的分频器电容或喇叭音圈短路,会导致功放负载异常。
   • 如果断开音箱后保护灯仍然亮起，说明问题在功放内部,需要重点检查：

2. 检查功放输出级电路：

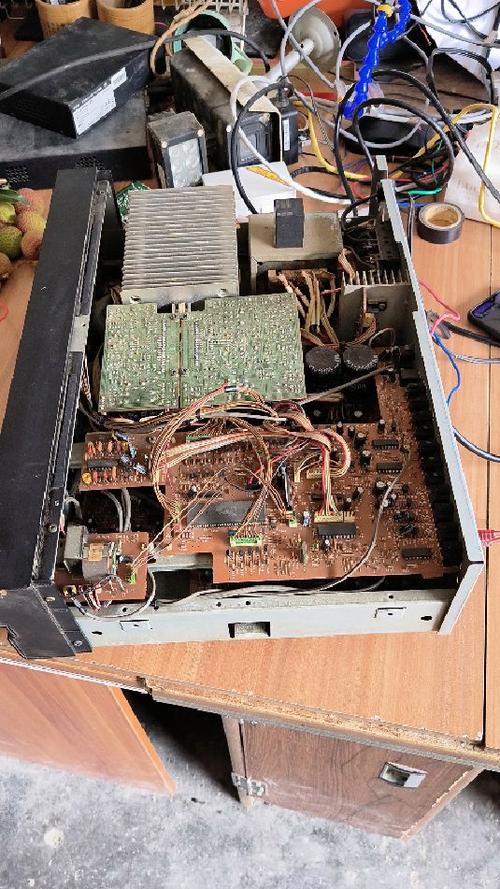

   （图片来源网络，侵删）
   • 输出耦合电容： 这是非常容易出故障的元件，如果电容失效或漏电，会导致直流电压直接加到音箱上，触发保护，可以用万用表电容档测量其容量是否正常,或用电阻档简单检查是否漏电。
   • 功放管/对管： 检查末级功放管（通常是较大的、带散热片的晶体管）是否被击穿，用万用表的二极管档或电阻档测量其C、E极之间是否短路，如果击穿,需要用同型号或参数完全一致的三极管进行更换。
   • 差分放大/电压放大电路： 驱动功放管的偏置电路故障，也可能导致功放管工作电流异常，触发保护，需要用万用表测量各三极管的静态工作点（Vbe, Vce）,判断其是否工作在线性放大区。
   • 保护电路本身故障： 极少数情况下，是保护电路的某个元件（如比较器、稳压管）损坏，导致其误判而触发保护,这需要更深入的电路分析。

故障现象三：声音小、失真或只有一边响

1. 信号通路问题：
   • 检查输入信号线是否接触不良。
   • 检查音源设备的输出是否正常。
2. 功放内部问题：
   • 声道不平衡： 通常是某个声道的前置放大或电压放大电路的元件（如耦合电容、三极管）参数发生变化或损坏。
   • 声音失真：
     • 检查功放管的静态偏置电流是否正常（通常在功放管的发射极电阻上测量电压，再换算成电流），偏置电流过低会导致交越失真,过高则可能烧毁功放管。
     • 检查前置运放或分立元件放大电路是否工作正常。
   • 声音小但清晰： 可能是某个放大级的增益不足，如耦合电容失效（容值变小）或反馈电阻阻值变化。

故障现象四：有杂音或交流声

1. 外部干扰：
   • 检查信号线是否与电源线靠得太近,或形成了环路。
   • 检查设备是否良好接地。
2. 内部问题：
   • 电位器/开关接触不良： 旋转音量或音调旋钮时杂音变化，通常是电位器脏了,可以用专用的清洁剂喷入并反复旋转。
   • 滤波电容失效： 电源部分的滤波电容老化会导致整流后的纹波增大，产生“嗡嗡”的交流声，测量电容两端的直流电压是否平稳,或用电容表测量其容量。
   • 接地不良： 功放内部的“地”连接点松动或腐蚀,会导致噪声。

第三步：总结与建议

1. 由简到繁： 始终从最简单的外部检查开始,逐步深入到内部电路。

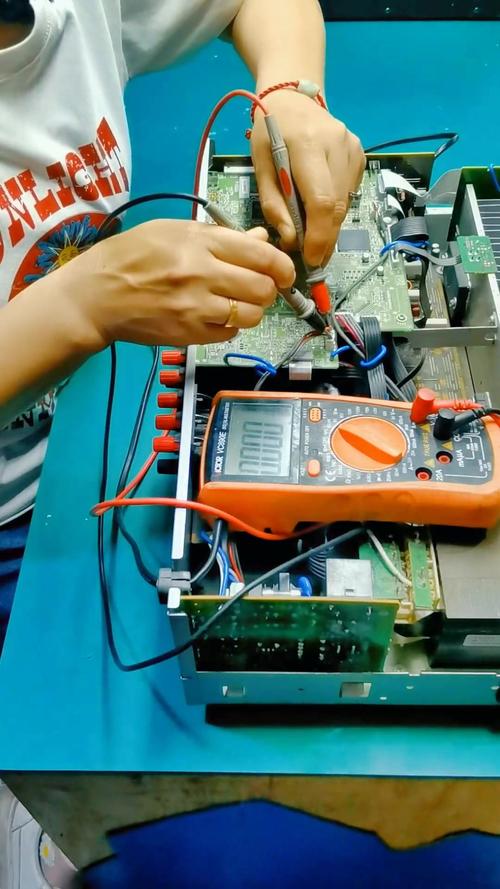

2. 善用工具： 万用表是您的“眼睛”，可以测量电压、电阻、通断，是检修的基本工具，对于更高级的检修,示波器和信号发生器会非常有用。
3. 图纸是关键： 如果要维修内部电路，找到该型号功放的电路原理图至关重要，它可以帮助您理解信号流程和各点电压，是高效检修的地图，可以在网上搜索“Yamaha [型号] schematic”。
4. 配件替换： 对于怀疑损坏的电容、三极管等元件，最可靠的方法是找到同型号、同参数的优质配件进行替换。
5. 何时放弃： 如果您对电路不熟悉，或者找不到故障点，或者缺少必要的工具和备件，请果断放弃，将功放交给雅马哈官方售后或信誉良好的专业维修店是明智的选择，他们有原厂图纸、配件和经验，修复的成功率更高,也更安全。

希望这份详细的指南能对您有所帮助！祝您的雅马哈功放早日“康复”。
