变频压机IPM故障，原因何在？

99ANYc3cd6 行业动态 2026-01-15 2

IPM（Intelligent Power Module，智能功率模块）是变频空调的“心脏”部件之一，负责高效、精确地控制驱动压缩机的三相交流电，IPM故障通常意味着这个核心控制或驱动环节出了问题,是一个比较严重的故障。

什么是IPM？它有什么作用？

IPM是一个高度集成的半导体模块,它内部集成了：

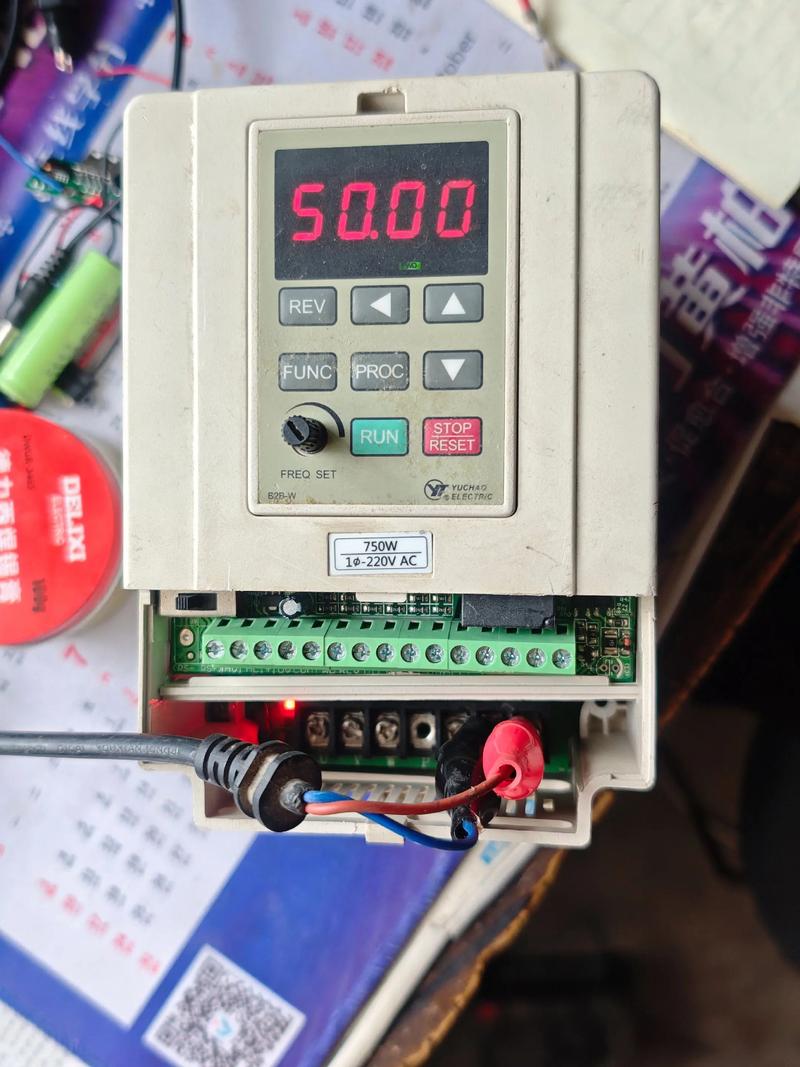

（图片来源网络，侵删）

功率开关器件：通常是6个IGBT（绝缘栅双极型晶体管），它们像高速开关一样,将直流电转换成频率和电压都可调的三相交流电来驱动压缩机。
驱动电路：接收来自主控板（CPU）的低压控制信号，并放大成能够驱动IGBT工作的高压、大电流信号。
保护电路：这是“智能”的核心，IPM内部集成了多种传感器和保护功能，实时监测自身的工作状态，一旦检测到异常，会立即采取措施，通常是：
- 过流保护：防止电流过大烧毁IGBT或压缩机。
- 过热保护：当IPM内部温度过高时，会停止输出,防止模块损坏。
- 欠压保护：当给IPM供电的直流电压过低时，会停止工作,防止驱动失效导致IGBT损坏。
- 短路保护：检测到输出端发生短路时,会瞬间关断所有IGBT。

IPM的作用：接收主控板的指令，高效、安全地控制压缩机的转速，从而精确调节空调的制冷/制热量和能效比。

IPM故障的常见代码和现象

不同品牌的空调，IPM故障的显示代码不同,但现象通常相似：

故障代码：常见的有 E6（海尔、三菱等）、PF（格力）、U0、U1、IPM Fault等,具体需查阅对应空调的故障代码手册。
空调表现：
- 室外机不启动：开机后，室内机正常,但室外机风扇和压缩机都不工作。
- 频繁停机保护：室外机启动后，运行很短时间（甚至几秒）就立即停止,并显示故障代码。
- 压缩机不工作：室外机风扇在转,但压缩机没有任何反应。
- 上电即跳闸：在极端情况下，IPM内部短路严重,可能导致空开跳闸。

IPM故障的常见原因分析

IPM故障不是单一原因造成的，通常可以从“软件/控制”、“硬件/本身”和“外部环境”三个层面来分析。

软件与控制层面问题（最常见，也最容易解决）

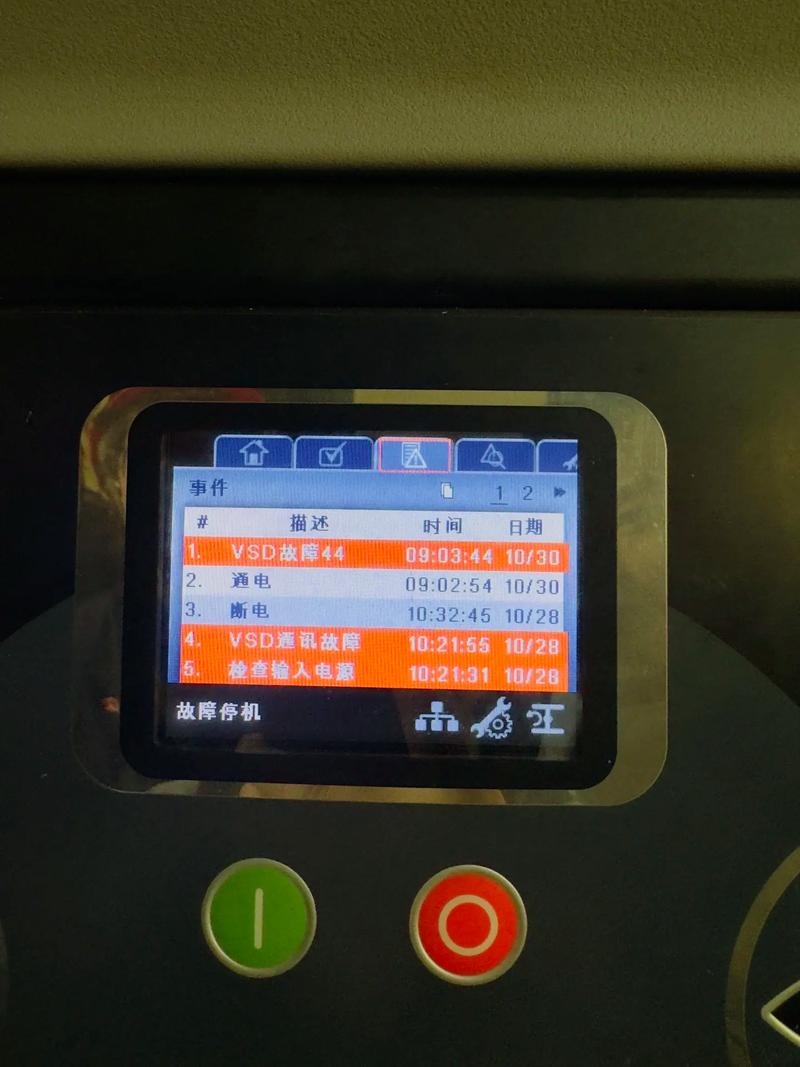

通信信号干扰或丢失：
（图片来源网络，侵删）
- 原因：室内外机之间的通信线（通常为2芯屏蔽线）接触不良、被老鼠咬断、接头氧化,或者受到强电磁干扰。
- 逻辑：主控板通过通信线向IPM模块发送指令，如果指令丢失或错误，IPM无法正常工作，会报故障，这是最常见的原因之一，很多时候问题不在于IPM本身，而在于“沟通不畅”。
主控板故障：
- 原因：驱动IPM的芯片或电路损坏,导致发送给IPM的控制信号异常。
- 逻辑：主控板是“大脑”，IPM是“手脚”，如果大脑发出的指令是错的，手脚自然会乱动，从而触发保护,需要测量主控板输出的控制信号是否正常。
参数设置错误：
- 原因：维修人员在更换主控板或压缩机后,没有正确写入或匹配相应的运行参数。
- 逻辑：错误的参数可能导致IPM工作在非正常状态,触发保护。

硬件本身问题

IPM模块内部损坏：
- 原因：这是最终的“坏消息”，可能是IGBT击穿短路、驱动芯片烧毁、内部电路老化等。
- 逻辑：模块内部硬件损坏，失去了正常的开关和保护功能，直接导致故障，这种情况通常无法修复,只能更换整个IPM模块或包含IPM的功率板。
模块过热：
（图片来源网络，侵删）
- 原因：
  - 散热不良：IPM模块安装在散热片上，如果散热片上的灰尘太多、风扇不转或通风不良，模块温度会迅速升高,触发过热保护。
  - 环境温度过高：空调安装在通风不畅、被阳光直射的地方。
- 逻辑：IPM的过热保护电路检测到温度阈值,为了自我保护而停止工作。
供电异常：
- 原因：
  - 直流电压过高/过低：IPM需要一个稳定的直流母线电压（通常是220V交流整流后的约310V），如果电压波动过大,可能触发欠压或过压保护。
  - PFC（功率因数校正）电路故障：PFC电路负责将交流电转换为稳定的直流电，如果PFC出问题，导致输出电压不稳,IPM会因供电问题而报故障。
- 逻辑：IPM的欠压保护电路检测到供电不足，无法正常驱动IGBT,于是停止工作以防止损坏。

外部负载与环境影响

压缩机故障：
- 原因：压缩机内部线圈短路、卡缸或绕组对地短路。
- 逻辑：这是非常重要的一点！当压缩机出现故障时，会瞬间产生巨大的电流，这个电流会流过IPM的IGBT，IPM的过流保护电路检测到这个异常电流，会立即切断输出，保护自身不被烧毁，很多时候IPM故障是“替”压缩机受过，是压缩机故障的“表现”而非“原因”，维修时如果只更换IPM而不检查压缩机,新IPM很可能再次被烧毁。
功率板上的其他元件损坏：
- 原因：如大电容鼓包、失效，或者电阻、电感等元件损坏，影响了正常的供电或信号传递,间接导致IPM工作异常。

故障排查与维修步骤（由简到繁）

安全第一！ 在进行任何检查前，务必切断空调电源,并等待内部电容充分放电！

第一步：观察与读取代码
- 记录空调显示的完整故障代码。
- 观察空调运行现象：是完全不启动,还是启动后马上停机？
第二步：检查通信线路（低成本，高回报）
- 断电后，检查室内外机连接的通信线是否插紧，有无破损、被老鼠啃咬的痕迹。
- 测量通信线的通断和电阻，看是否存在断路或短路，必要时,可以更换一根新的通信线试一试。
第三步：检查散热和通风
- 断电后，打开室外机外壳,检查IPM模块上的散热片是否被厚厚的灰尘覆盖。
- 清洁散热片和风扇。
- 检查室外风机是否正常运转，用手拨动扇叶,看是否顺畅。
- 确保空调周围通风良好,无遮挡物。
第四步：测量供电电压

通电后，在IPM模块的输入端测量直流母线电压是否正常（约310V DC），如果电压异常,需要检查PFC电路和整流桥。
第五步：测量压缩机（关键步骤）
- 断电,拔掉压缩机的3根接线端子。
- 使用万用表的电阻档测量压缩机三相绕组的阻值（U-V, V-W, W-U）。
  - 正常：三相阻值应基本相等，且在1-3欧姆左右（具体看压缩机型号）。
  - 异常：如果三相阻值严重不平衡，或者无穷大（断路），或者为零（短路）,则说明压缩机已损坏。
- 使用万用表的二极管档或兆欧表测量压缩机绕组对地的绝缘电阻。
  - 正常：绝缘电阻应非常大（通常在几兆欧以上）。
  - 异常：如果阻值很小或为零,说明压缩机绕组对地短路。
第六步：测量IPM模块本身（需要一定电子基础）
- 断电,并确保电容已放电。
- 拔掉IPM模块与主控板连接的排线（通常是CN1, CN2等）。
- 使用万用表的二极管档测量IPM模块每个IGBT的C（集电极）、E（发射极）以及G（栅极）之间的特性。
  - 简单判断：测量C-E之间，应该像二极管一样有一个正向压降（约0.4-0.7V），反向则不通，如果C-E之间电阻为零或无穷小,说明IGBT已击穿短路。
  - 注意：这个测量方法相对简单，但不够精确,有经验的维修人员会拆下模块进行更精确的测试。
第七步：检查主控板

如果以上步骤都正常，那么可能是主控板的问题，需要专业人员使用示波器等设备检查主控板输出给IPM的控制信号（通常是PWM波）是否正常。

总结与建议

故障原因	概率	维修建议
通信线问题	高	检查、紧固、更换通信线，成本最低，优先排查。
散热不良/风机不转	高	清洁散热片，检查风机，是常见且易解决的问题。
压缩机故障	高	重中之重！必须测量压缩机，否则更换IPM后可能再次损坏。
IPM模块本身损坏	中	确认外部原因排除后，更换IPM模块或功率总成。
主控板故障	低	在排除所有其他可能性后，再考虑更换主控板。
供电/PFC电路问题	中	测量直流电压，排查PFC电路上的电容等元件。
