逆变器故障维修全图解
第一部分：维修前的“黄金法则”——安全第一！
在动手之前,请务必遵守以下安全准则，这比任何技术都重要！
图解：维修安全流程图

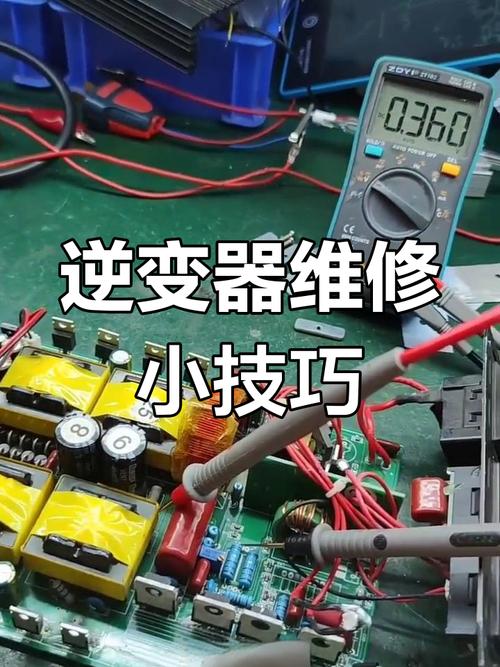

（图片来源网络，侵删）
graph TD
A[开始维修] --> B{确认设备已完全断电?};
B -- 否 --> C[切断所有输入电源: <br>1. DC直流侧光伏板/电池 <br>2. AC交流侧电网/负载];
C --> D{等待至少5-10分钟, <br>让内部电容放电完毕?};
D -- 否 --> E[使用万用表电压档测量直流母线电压, <br>确认低于DC 30V安全电压];
E --> F{确认设备已冷却?};
F -- 否 --> G[等待设备冷却];
G --> H[佩戴绝缘手套、护目镜, <br>使用绝缘工具];
H --> I[开始故障诊断与维修];
核心要点：
- 双重断电：断开光伏/电池输入，断开电网/负载输出。
- 电容放电：逆变器内部有大电容，断电后仍存有高压电，必须等待或测量确认。
- 工具绝缘：保护自己和设备。
第二部分：故障诊断“三步法”——望、闻、问、切
像医生看病一样,我们通过“四诊”来缩小故障范围。
第1步：“望”与“闻”——初步观察
-
看指示灯：这是逆变器与你的“对话窗口”，不同品牌、型号的代码不同，但逻辑相通。
- 正常状态：绿色/蓝色常亮，可能伴随数据闪烁。
- 故障状态：红色/黄色常亮、闪烁，或直接无显示。
- 图解：指示灯含义示例
绿灯常亮->运行正常红灯慢闪 (1次/秒)->电网故障红灯快闪 (2次/秒)->直流输入故障红灯常亮->硬件故障/内部严重故障
-
看显示屏：查看是否有具体的故障代码，如 "Err01", "Grid Fault" 等，这是最直接的线索。

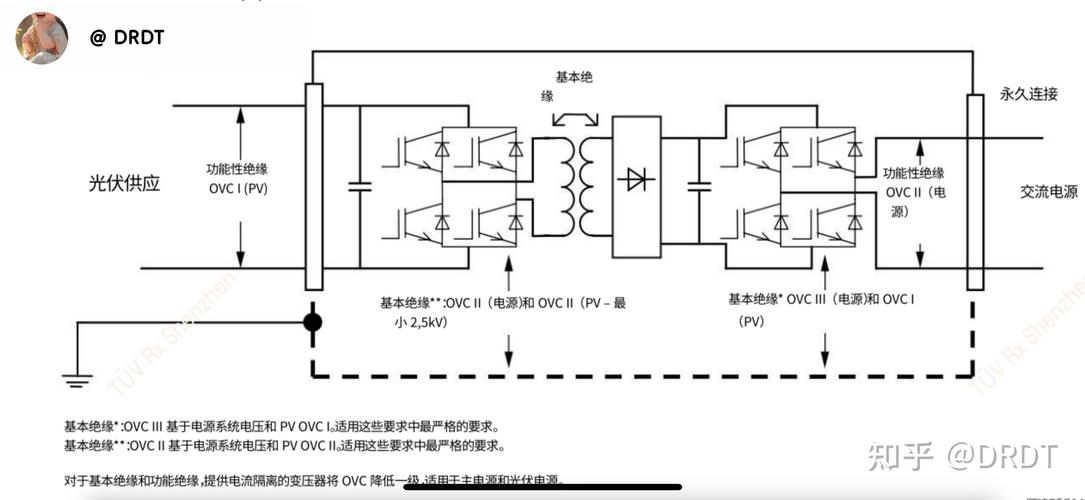

（图片来源网络，侵删） -
看外观：
- 烧焦痕迹：检查PCB板、电容、电阻、接线端子是否有发黑、烧糊的迹象。
- 鼓包/漏液：检查电解电容，这是逆变器最常见的“易损品”，顶部鼓包或底部有油渍/电解液漏出，基本可以确定是它的问题。
- 图解：电容损坏示例
正常电容->顶部平整损坏电容->顶部明显鼓包
-
听声音：
- 正常：轻微的电流声和散热风扇声。
- 异常：
- “滋滋”声或“噼啪”声：可能是高压打火或元件短路。
- “嗡嗡”声变大：可能是风扇损坏或轴承问题。
- “滴答”声：可能是继电器反复吸合，无法锁定。
-
闻气味：
- 烧焦味：电子元件、PCB板或电线烧毁的典型气味，这是强烈的故障信号。
第2步：“问”——了解背景信息
- 故障发生前的情况：
- 是突然停止工作,还是性能逐渐下降？
- 当时天气如何？（如雷雨、高温、阴天）
- 是否有电网停电、电压波动？
- 设备使用年限：
- 1-3年内：多为软件Bug、通信问题、个别元件失效。
- 5年以上：电容老化、风扇磨损、散热器灰尘积累是高发问题。
第3步：“切”——仪器检测
通过观察和询问,我们有了初步怀疑，现在用工具来验证。
必备工具：
- 万用表：最核心的工具。
- 绝缘螺丝刀、镊子：拆机必备。
- 电容放电棒：安全放电的专业工具。
第三部分：常见故障“图谱”与维修方案
这里我们列出逆变器最高发的几类故障,并提供图解式排查思路。
故障类型一：无显示，不通电
图解：故障树分析
graph TD
A[逆变器无任何显示] --> B{检查输入端子是否有电压?};
B -- 有电压 --> C{检查保险丝是否熔断?};
B -- 无电压 --> D[检查输入开关、接线、光伏阵列/电池组];
C -- 保险丝完好 --> E{检查辅助电源电路};
C -- 保险丝熔断 --> F[短路故障! <br>1. 检查输入端子是否短路 <br>2. 检查PFC电路/前级功率元件是否击穿 <br>3. 更换同规格保险丝(切勿用铜丝代替!)];
E -- 辅助电源无输出 --> G[检查辅助电源变压器、IC芯片、周边元件 <br>(此部分电路复杂, 建议专业人员处理)];
E -- 辅助电源有输出 --> H[检查控制板CPU、晶振、复位电路 <br>(此部分电路复杂, 建议专业人员处理)];
维修要点：
- 保险丝：这是第一道防线，熔断意味着后级存在严重短路。切勿盲目更换，一定要找到短路点并排除后再换！
- 辅助电源：为整个控制电路供电的小型开关电源，它坏了，整个逆变器就“没电”了。
故障类型二：有显示，但报“电网故障” (Grid Fault)
图解：故障树分析
graph TD
A[报电网故障] --> B{检查电网电压是否正常?};
B -- 异常 --> C[等待电网恢复正常或联系电力公司];
B -- 正常 --> D{检查电网相序是否正确?};
D -- 错误 --> E[调整光伏接入端子的相序];
D -- 正确 --> F{检查电网频率是否在允许范围内?};
F -- 超出范围 --> G[等待电网频率稳定];
F -- 在范围内 --> H{检查电网的过/欠压、过/欠频、孤岛保护等参数设置?};
H -- 设置错误 --> I[进入设置菜单, 重新配置符合当地电网标准的参数];
H -- 设置正确 --> J{检查电网检测电路 <br>(如电压互感器、电流互感器、采样电阻、运放等) <br>是否有损坏或参数偏移?};
J -- 可能有损坏 --> K[用万用表/示波器检测相关电路, <br>更换损坏的元器件];
维修要点：
- 外部因素：90%的“电网故障”是由电网本身问题引起的（电压不稳、停电、相序接错）。
- 孤岛保护：这是逆变器最重要的安全功能，当电网停电时，逆变器必须在极短时间内停止向电网送电，否则会形成“孤岛”，对维修人员和设备造成危险，此功能过于灵敏也会导致频繁报故障。
故障类型三：输出功率低，或发电量骤降
图解：故障树分析
graph TD
A[输出功率低] --> B{检查直流输入电压/电流是否正常?};
B -- 异常 --> C[检查光伏阵列: <br>1. 是否有遮挡 <br>2. 组件是否损坏 <br>3. 接线是否松动/错误 <br>4. MPPT跟踪是否失效?];
B -- 正常 --> D{检查散热情况?};
D -- 散热不良 --> E[清理风扇、散热器灰尘 <br>检查风扇是否转动 <br>更换损坏的风扇];
D -- 散热良好 --> F{检查功率器件 <br>(如IGBT、MOSFET) 是否性能下降?};
F -- 可能性能下降 --> G[用万用表二极管档检测功率器件的 <br>三个电极之间有无短路或漏电, <br>必要时拆下测量];
G -- 正常 --> H{检查驱动电路 <br>(如驱动IC、光耦、电阻) 是否正常?};
H -- 驱动信号异常 --> I[用示波器测量驱动波形, <br>排查驱动电路故障];
维修要点：
- 直流侧是基础：先确认“粮草”是否充足，光伏板的问题远多于逆变器本身。
- 温度是杀手：高温会导致功率器件自动降额，以保护自身，清洁散热器和风扇是性价比最高的维护。
- 核心是功率器件：IGBT/MOSFET是逆变器的“心脏”，其驱动电路和状态至关重要。
故障类型四：常见“软故障”与部件更换
图解：易损件更换指南
-
电解电容
- 症状：顶部鼓包、漏液，导致逆变器启动困难、输出电压纹波大、工作不稳定。
- 图解：更换步骤
断电、放电->记下电容正负极->用吸锡器/烙铁拆下旧电容清理焊盘->将新电容对准正负极->焊接牢固剪掉多余引脚->检查焊接质量
- 关键：更换时必须使用同规格、同耐压、同或更高温度等级、同尺寸的电容，原装是
400V 2200uF 105°C，新电容也必须满足这些参数。
-
散热风扇
- 症状：不转、噪音大、转速慢，导致设备过热保护。
- 图解：更换步骤
断电->拔掉风扇电源插头->拧下固定螺丝取下旧风扇->将新风扇对准安装孔和线缆拧紧螺丝->插上电源插头
- 关键：注意风扇尺寸和供电电压（通常是12V或24V DC）。
第四部分：何时该“放手”？——寻求专业帮助
逆变器是精密电力电子设备,以下情况请立即停止尝试，联系厂家或专业维修人员：
- 内部结构复杂：现代逆变器高度集成，PCB板多层布线，没有电路图和经验很难下手。
- 高压危险：直流母线电压可能高达几百伏，非专业人员操作有生命危险。
- 软件与固件问题：很多故障是软件逻辑或固件bug导致，需要专用工具和软件进行刷新或重置。
- 保修期内：自行拆卸会导致保修 immediately voided (立即失效)。
- 无法定位故障：当排查到电源、驱动、CPU等核心电路时，如果没有专业工具（如示波器）和知识，很难继续。
总结图：维修决策流程
graph TD
A[发现故障] --> B{是否为简单外部问题? <br>(如断电、接线松动、保险丝熔断)};
B -- 是 --> C[自行解决];
B -- 否 --> D{是否为常见易损件问题? <br>(如电容、风扇)};
D -- 是且具备能力 --> E[自行更换];
D -- 否或无能力 --> F{是否涉及内部核心电路或软件?};
F -- 是 --> G[立即停止, 联系专业人员];
F -- 否 --> H{是否在保修期内?};
H -- 是 --> I[联系厂家售后];
H -- 否 --> J{评估维修成本与设备价值, <br>决定自行维修或更换新机};
希望这份“图解”能帮助你系统地理解和排查逆变器故障。安全永远是第一位！
