第一部分：安全警告与准备工作

这是最重要的一步，请务必遵守！

致命危险：高压电！

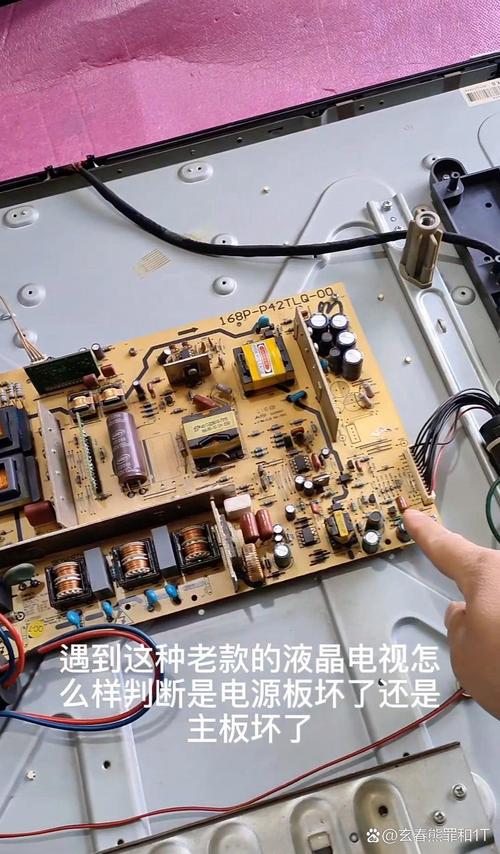

（图片来源网络，侵删）
- CRT电视在关机后，其显像管（CRT）的高压阳极上仍然会储存着数千伏甚至上万伏的高压电,足以致命。
- 在维修前，必须对显像管进行彻底放电。 放电方法：找一根带绝缘手柄的螺丝刀，前端用鳄鱼夹连接一根导线，另一端接地（例如电视的金属外壳螺丝），用螺丝刀的金属部分轻轻接触显像管高压嘴（连接到显像管颈部的那个像橡胶帽一样的东西），会听到“啪”的一声火花，此时高压已基本释放，为了安全,可以重复几次。
- 即使放电后，也请单手操作，避免双手同时接触电路中不同电位的点,防止电流通过心脏。
断电操作：

维修前务必将电视电源线从插座上拔下。
工具准备：
- 万用表（必备，用于测量电压、电阻、通断）
- 绝缘螺丝刀套装
- 尖嘴钳、镊子
- 电烙铁和焊锡丝（用于更换元件）
- 替换元件（如保险丝、电容、二极管等,根据初步判断准备）
- 小刷子和酒精（用于清洁电路板）

第二部分：电源电路基本结构与工作原理

CRT电视电源通常采用开关电源，其优点是效率高、体积小、重量轻,基本工作流程如下：

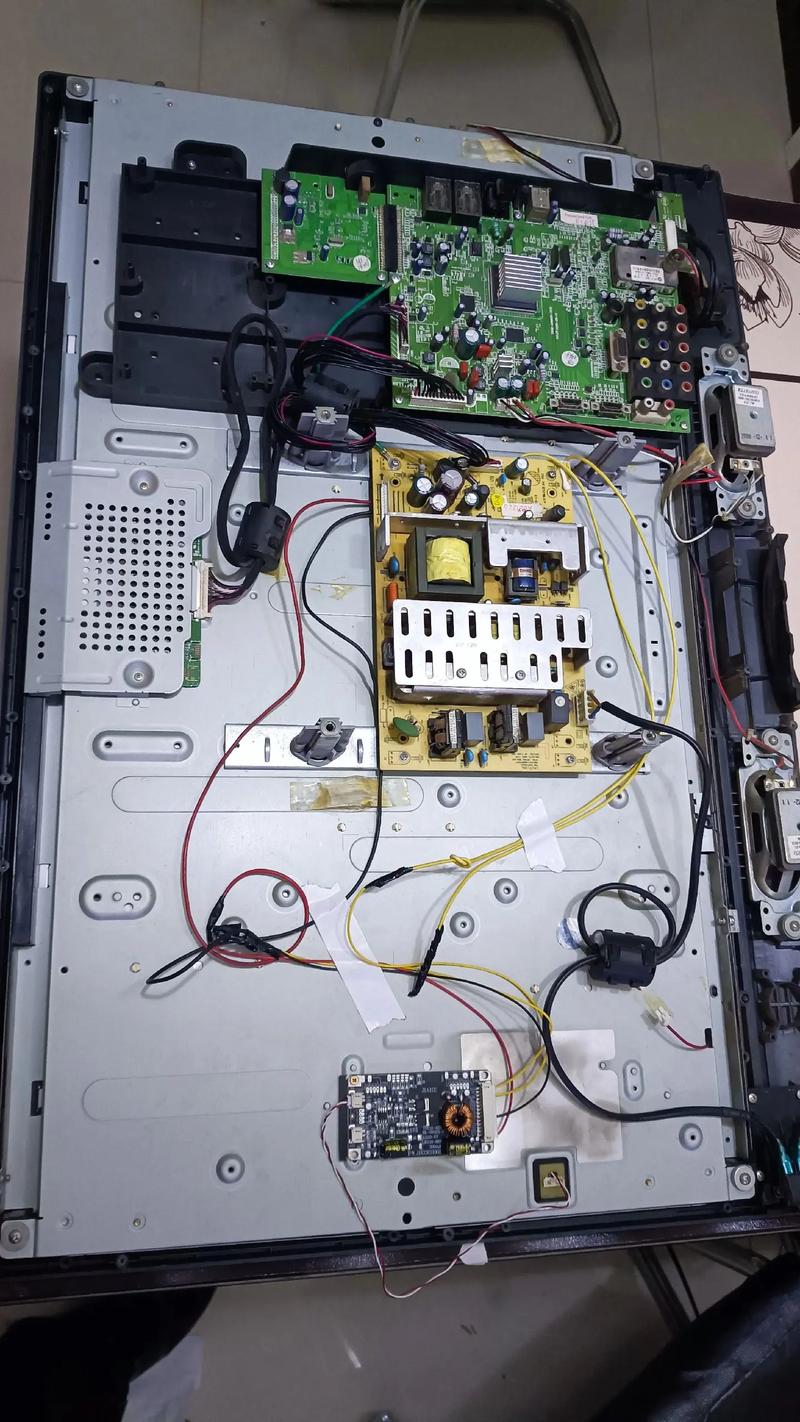

（图片来源网络，侵删）

输入滤波： 市电（220V）进入后，首先经过一个保险丝和由电感、电容组成的滤波电路,滤除干扰。
整流与滤波： 交流电通过整流桥（通常是四个二极管组成的桥堆）变成脉动的直流电，再经过一个巨大的初级滤波电解电容（通常是400V耐压值）进行平滑,得到约300V的直流电。
开关振荡： 这是核心部分，300V直流电通过启动电阻给开关管（通常是三极管）提供一个微弱的启动电压，开关管开始导通，电流通过开关管流过开关变压器的初级线圈，产生感应电动势，开关变压器的次级线圈通过反馈电路（如光电耦合器、TL431等）控制开关管的导通与截止,形成高频振荡。
次级整流与输出： 开关变压器次级有多组线圈，对应不同的电压输出，高频交流电经过各自的整流二极管（或快速恢复二极管）和滤波电容后，变成稳定的直流电压，供给电视的各个部分：
- +B（主电压）： 供给行扫描电路（如130V、145V等）。
- 低压组： 供给伴音功放、小信号处理芯片、场扫描电路等（如12V, 18V, 24V等）。
- 灯丝电压： 给显像管灯丝供电（通常是6.3V AC）。
保护电路： 包含过压保护、过流保护、欠压保护等，当输出电压异常或负载过重时，会迫使振荡电路停止工作,以保护后级电路。

第三部分：故障现象与排查步骤

完全无反应，指示灯不亮

这是最典型的电源故障,通常问题出在电源的初级部分。

目视检查：
- 打开电视后盖，观察电源板上的保险丝，如果保险丝熔断且发黑,说明电路存在严重短路。
- 如果保险丝熔断但透明,可能是瞬间电流过大。
- 如果保险丝完好,说明初级电路没有严重短路。
保险丝熔断的排查（重点）：
- 断开负载： 为了判断是电源本身问题还是后级负载问题，需要将电源板与主板断开，找到连接主板的排线或插座，将其拔下,电源板只与市电相连。
- 测量关键元件电阻：
  - 整流桥堆： 用万用表二极管档或电阻档测量其四个引脚，正向应有0.5V左右的压降，反向电阻应无穷大，如果正反向电阻都很小或为零,说明桥堆击穿短路。
  - 初级滤波电容（C1）： 测量其是否对地短路，如果电阻值很小或为零,电容已坏。
  - 开关管： 这是最高发的故障点，测量其三个极（C, B, E）之间是否短路，特别是C极（集电极）和E极（发射极）之间，如果短路,开关管必坏。
- 更换损坏元件： 找到并更换损坏的元件（通常是桥堆、开关管、C1电容）。注意： 开关管击穿时，一定要检查其驱动电路（如电阻、电容）和尖峰吸收电路（如RCD电路）,否则换上新的管子可能会再次烧毁。
保险丝完好但无输出的排查：

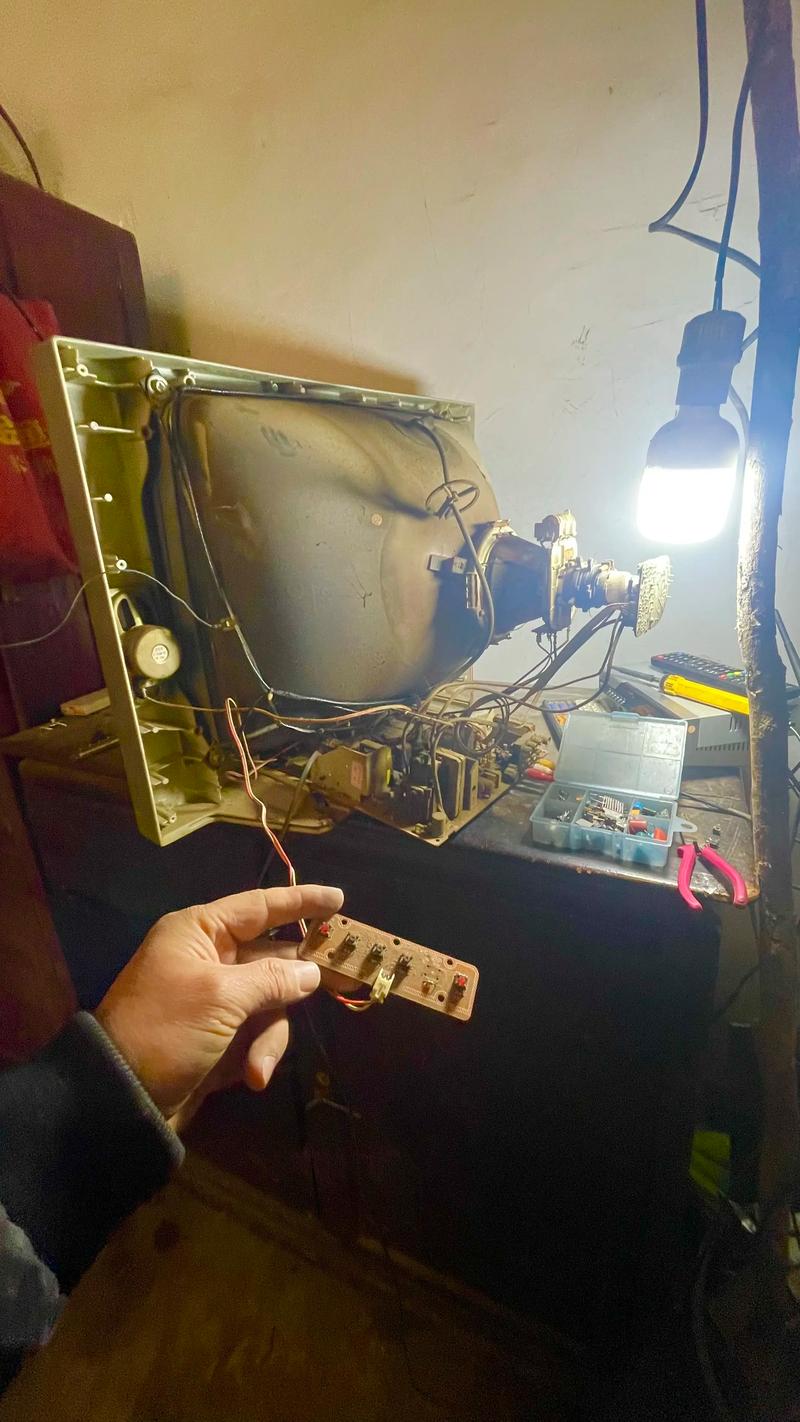

（图片来源网络，侵删）
- 测量300V电压： 在未通电情况下，测量初级滤波电容C1两端电阻，确认没有短路后，通电测量其两端电压，正常情况下应有约300V的直流电压，如果此电压为0,说明问题在整流桥或之前的电路。
- 测量启动电路： 如果300V正常，但电源无输出，很可能是启动电路或开关振荡电路停止工作，检查启动电阻（通常是大阻值，如100kΩ~1MΩ）是否开路。
- 测量开关管基极电压： 正常情况下，通电瞬间开关管基极应有微弱的电压（约0.2V左右），使其开始导通，如果基极电压为0,检查启动电阻和相关的反馈电路。
- 检查PWM控制芯片： 很多电源使用专用的PWM芯片（如UC384X系列），检查其供电、反馈等引脚电压是否正常。

指示灯亮，但无光栅无伴音

这说明电源的低压辅助电源（如5V或12V）已经工作，能点亮指示灯，但主电源（+B电压）或行扫描电路有问题。

测量+B电压： 这是最关键的一步，找到通往行扫描电路的+B电压输出点（通常是一个大电解电容的正极），测量其电压。
- 电压为0或很低： 说明开关电源没有输出+B电压，问题可能在电源板的+B输出整流二极管、滤波电容，或者是电源的保护电路被触发（常见原因是行扫描电路电流过大，导致电源过流保护）。
- 电压严重偏低： 同样可能是负载过重或电源本身问题，可以尝试断开负载（拔下主板排线）后单独测量电源板输出是否恢复正常，如果恢复正常，说明是后级（特别是行扫描电路）短路。
- 电压正常但无光栅： 说明电源工作正常，故障在行扫描电路、视放电路或显像管本身，这种情况不属于电源故障，但需要通过测量行管、行输出变压器等来判断。

有光栅但图像扭曲、有“吱吱”声

“吱吱”声： 这是开关电源工作在临界振荡状态的典型声音,通常是由于负载过重或电源自身反馈环路出现问题导致的。
排查方向：
- 检查负载： 重点检查行扫描电路，特别是行管、行输出变压器是否短路或性能不良。
- 检查反馈电路： 检查光电耦合器和精密稳压源（如TL431）及其外围电阻，这是最常见的故障点，光电耦合器性能不良会导致反馈信号异常,使电源输出不稳定。
- 检查滤波电容： 次级滤波电容（特别是+B滤波电容）容量下降会导致电压纹波增大,引起图像扭曲。
