- 什么是压缩机保护模块？
- 为什么会故障？（常见原因分析）
- 如何诊断和排查？（维修步骤）
- 如何预防？
什么是压缩机保护模块？

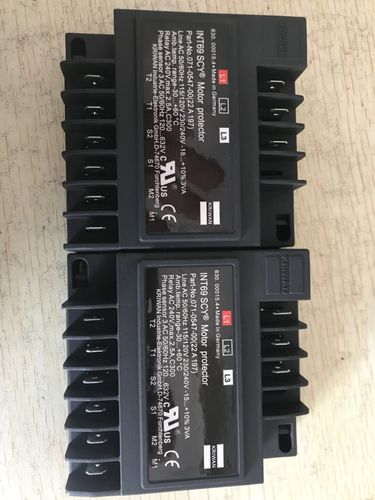

压缩机保护模块（也常被称为压缩机保护器、过载保护器或启动器）是安装在压缩机外壳上的一个“安全卫士”，它的核心使命只有一个：在压缩机遇到危险时，立即切断其电源，防止压缩机烧毁。
它通常是一个或两个组合在一起的部件，紧贴在压缩机的外壳（圆柱形钢瓶）上,它主要监测两个关键参数：
- 过电流（过载）： 当压缩机因为某些原因（如电压不稳、制冷剂泄漏、机械卡死等）导致工作电流异常增大时，保护模块内的双金属片会因电流产生的热量而弯曲，断开电路,切断电源。
- 过温升： 当压缩机外壳温度过高时（散热不良、环境温度过高、风扇故障），同样会导致双金属片弯曲,切断电源。
一旦故障被排除，压缩机冷却下来后，双金属片会恢复原状，电路自动接通,压缩机可以再次启动。
为什么会故障？（常见原因分析）
压缩机保护模块的故障，通常分为两大类：模块自身损坏和由外部问题引发的模块保护动作，在维修时,必须先区分清楚。
A. 模块自身损坏（硬件故障）
这种情况是模块本身老化或质量问题,需要直接更换。
- 内部触点烧蚀： 长时间使用后，模块内部的触点在通断大电流时可能会被电弧烧蚀,导致接触不良或无法断开。
- 双金属片疲劳或断裂： 反复的弯曲和复位会导致金属片疲劳,失去弹性或直接断裂。
- 密封不良： 模块密封圈老化，导致湿气或制冷剂泄漏进入内部,引起短路或腐蚀。
- 质量缺陷： 产品本身质量不过关。
B. 由外部问题引发的模块保护动作（这才是最常见的！）
保护模块本身是好的，它是在履行“保护”的职责。真正的“病根”在别处，必须找到并解决它，否则即使更换了保护模块，它很快会再次动作,甚至可能直接损坏新的模块。
常见的外部原因有：
-
制冷剂泄漏（最常见！）：
- 原理： 制冷剂在蒸发器内蒸发吸热时，会带走压缩机的热量，如果系统发生泄漏，制冷剂不足，压缩机就会空载运行，无法有效散热，导致外壳温度急剧升高，触发过温升保护，由于没有足够的制冷剂，压缩机负载变小，电流可能偏低,但温升是主要矛盾。
- 现象： 空调制冷效果变差或不制冷,保护模块频繁跳闸。
-
电压问题：
- 电压过低： 启动时电压过低，导致启动电流剧增，远超正常值，触发过电流保护。
- 电压过高： 长期过高电压会烧毁电机线圈,也可能导致电流异常。
- 三相电压不平衡（针对三相压缩机）： 会导致某相电流过大,触发保护。
-
散热不良：
（图片来源网络，侵删）- 冷凝器脏堵： 空室外机的翅片被灰尘、油污堵塞，影响散热效率，导致系统整体压力和温度升高,最终传递到压缩机外壳。
- 风扇故障： 室外机风扇不转或转速慢，无法有效 airflow。
- 环境温度过高： 将设备安装在通风不良、暴晒或靠近热源的地方。
-
压缩机机械故障：
- 抱轴/卡缸： 压缩机内部的运动部件（如活塞、轴承）因磨损、润滑不良或异物进入而卡死，启动电流会瞬间变得极大，远超正常值，触发过电流保护。
- 磨损严重： 压缩机长期使用后，内部磨损导致效率下降,运行电流和温度都偏高。
-
电容问题：
- 启动电容失效： 启动电容为压缩机提供启动时的“扭矩力”，如果电容失效或容量衰减，压缩机将难以启动，导致启动时间过长，启动电流持续偏高,最终触发过载保护。
- 运行电容失效： 运行电容帮助压缩机维持正常运转和效率，失效后，运行电流会增大，效率降低,容易因过热而保护。
-
控制电路问题：
- 主板/控制板故障： 控制板输出的控制信号异常，可能导致压缩机频繁启停、相位错误等,引发保护。
- 传感器故障： 温度传感器或电流传感器检测错误,向主板发送了错误的信号。
如何诊断和排查？（维修步骤）
遵循“由简到繁、由外到内”的原则进行排查。
第一步：安全准备！
- 断电！ 在进行任何检查前,务必切断设备的总电源。
- 等待放电。 对于有电容的电路，断电后需等待几分钟,让电容充分放电。
第二步：目视检查和基础测量
- 清洁检查：
- 检查室外机冷凝器是否脏污,彻底清洗。
- 检查室外机风扇是否正常转动,有无异物卡住。
- 检查设备周围通风是否良好。
- 电压测量：
使用万用表测量设备在启动和运行时的供电电压，确保电压在设备铭牌标注的允许范围内（通常为额定电压的±10%）,三相电要检查是否平衡。
第三步：判断是模块问题还是外部问题
- 复位测试：
- 等待保护模块冷却后（通常需要10-30分钟）,手动复位。
- 立即开机，观察压缩机启动情况。
- 如果能正常启动并运行一段时间： 说明保护模块是好的，故障在外部，重点排查制冷剂泄漏、电容、散热等问题。
- 如果一开机或启动几秒内就立刻再次跳闸： 这强烈指向外部严重故障，如压缩机抱轴、严重泄漏、电容完全失效等。
- 如果压缩机有“嗡嗡”声但无法启动，过一会儿才跳闸： 很可能是启动电容问题或电压过低。
第四步：针对性检测
- 电容检测：
- 使用万用表的电容档测量电容容量，看是否与标称值相符（容量衰减严重或漏电都需要更换）。
- 也可以用电阻档简单判断：充电和放电过程应能看到指针摆动。
- 电流检测：

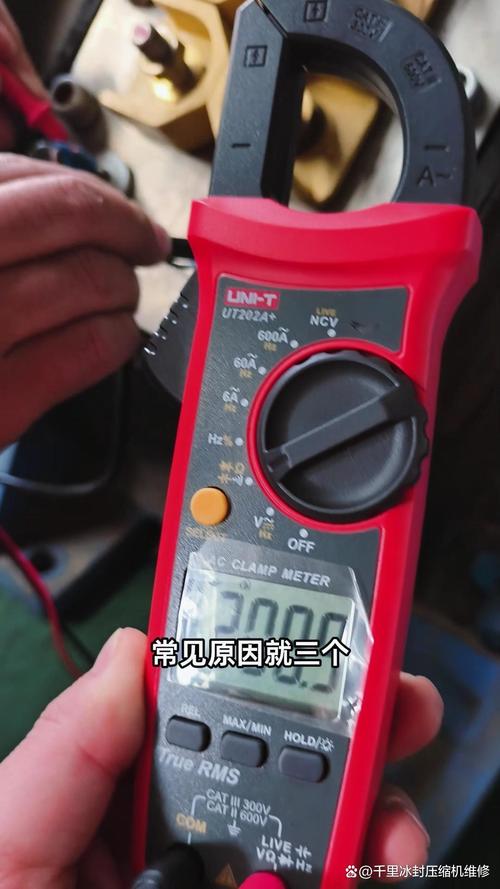

- 使用钳形电流表,在压缩机运行时测量其工作电流。
- 将测得的电流与压缩机铭牌上的额定电流对比。
- 电流远高于额定值： 可能是制冷剂严重泄漏、压缩机抱轴、电压过低。
- 电流远低于额定值： 可能是制冷剂轻微泄漏（空转）。
- 电流正常但温度高： 可能是散热不良或压缩机轻微磨损。
- 压力检测（专业操作）：
- 连接压力表组,测量高低压压力。
- 低压压力过低，高压压力也低： 典型的制冷剂泄漏。
- 高低压压力都异常高： 可能是散热不良、制冷剂过多或压缩机效率下降。
- 压缩机本体检测：
- 测绝缘： 用万用表测量压缩机三个接线端子与压缩机外壳（地）之间的电阻，应为无穷大，如果阻值很小，说明压缩机线圈对地短路,已烧毁。
- 测阻值： 测量三端子之间的阻值，判断是否平衡，三相阻值应基本一致，且启动端与公共端、运行端与公共端的阻值之和应等于启动端与运行端的阻值。
第五步：最终判断与维修
- 如果确认是外部问题（如电容坏、脏堵、泄漏）,修复外部问题即可。
- 如果确认是压缩机自身严重故障（如抱轴、线圈烧毁）或保护模块自身损坏,则需要更换相应的部件。
如何预防？
- 定期维护保养： 每年至少清洗一次空调室外机,保持冷凝器清洁。
- 保证良好通风： 不要在室外机周围堆放杂物,确保有足够的散热空间。
- 稳定电压： 在电压不稳定的地区，为设备配备稳压器。
- 避免频繁开关机： 频繁启停会增加压缩机启动电流,对保护模块和压缩机都是一种考验。
- 及时发现并处理小问题： 当发现空调制冷效果下降、噪音变大或保护模块偶尔动作时，应尽早请专业人员检查,避免小病拖成大病。
“压缩机保护模块故障”是一个结果，而不是原因，大部分情况下，它是在忠实地执行保护任务，正确的维修思路应该是：先复位，再观察，测电压，量电流，查电容，看压力，最后才考虑是否更换模块或压缩机。 切勿简单地认为模块坏了就一换了之，否则很可能治标不治本，导致更大的损失，对于非专业人员,强烈建议联系有资质的维修师傅进行检修。
