显示器COF故障怎么修？

99ANYc3cd6 行业动态 2025-11-26 25

COF故障是显示器维修中一个非常常见且典型的故障现象,我会从以下几个方面为您全面解释：

什么是COF？
COF故障的具体表现是什么？
导致COF故障的常见原因有哪些？
当遇到COF故障时，用户可以尝试哪些解决方法？
专业维修是如何处理COF故障的？
如何预防COF故障？

什么是COF？

COF 是 Chip On Film 的缩写，中文意思是 “覆晶薄膜” 或 “芯片绑定在柔性电路板上”。

（图片来源网络，侵删）

您可以把它理解为显示器驱动电路中的一个关键部件：

芯片: 一颗微小的集成电路芯片，负责控制驱动一整条（或多条）液晶像素。
柔性电路板: 一条非常薄、非常柔软的电路带,像胶带一样。
绑定: 将这颗芯片精密地焊接（通常是ACF导电胶粘合）在这条柔性电路板上。

在显示器中，通常有多个COF，它们分布在屏幕的四周，负责驱动屏幕不同区域的像素行或列，它们是连接主板驱动板和液晶面板屏幕之间的“神经中枢”和“信号放大器”。

简单比喻： 如果把液晶面板比作一个巨大的显示屏，那么COF就像是贴在屏幕边缘的“行/列驱动IC”，它接收来自驱动板的弱电信号，并将其放大，精确地控制每一行或每一列液晶分子的电压，从而点亮像素,形成图像。

COF故障的具体表现

COF故障的表现非常具有特征性，通常不会导致显示器完全黑屏（电源灯亮）,而是屏幕显示出现异常：

（图片来源网络，侵删）

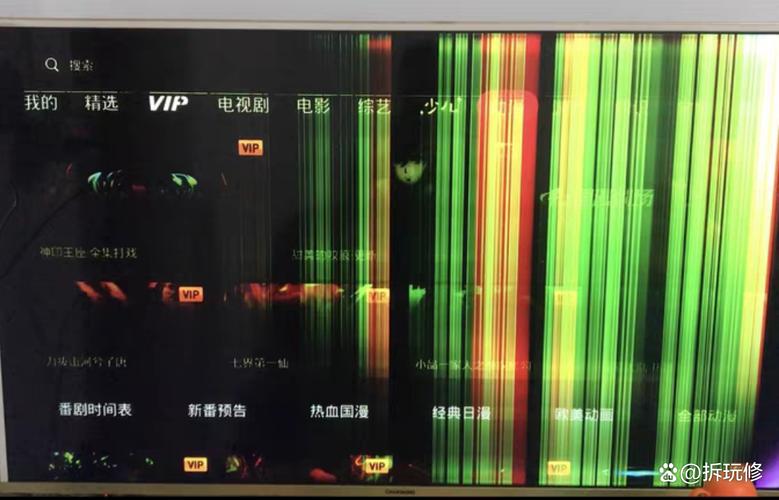

竖线/竖带： 这是最典型的症状，屏幕上出现一条或多条垂直的亮线、暗线、彩色线或干扰带，这些线条的位置通常是固定的,不随鼠标或窗口移动。
- 亮线： 对应的像素行或列被持续点亮。
- 暗线： 对应的像素行或列无法被点亮。
- 彩色线/干扰带： 信号传输或处理出错,导致数据错乱。
部分区域显示异常： 屏幕的一侧或一个角出现显示内容错乱、花屏、闪烁或颜色失真，而其他部分正常,这通常意味着该区域的COF或其连接出了问题。
屏幕部分缺失： 屏幕的右边或左边出现一块固定的黑边,无法显示任何内容。
花屏： 整个屏幕或部分区域出现彩色、杂乱无章的“马赛克”或“雪花”点,这也是数据传输错误的典型表现。
（图片来源网络，侵删）

导致COF故障的常见原因

COF故障的原因多种多样，可以分为物理损伤、电子元器件老化/损坏和制造工艺问题。

物理性损伤（最常见）：
- 外力冲击： 显示器受到剧烈碰撞或挤压，导致COF本身或其与玻璃基板的连接点（金凸块）断裂、移位。
- 弯折/折痕： COF的柔性电路板非常脆弱，如果屏幕受到不当的弯折（例如搬运时受力不均）,会导致FPC内部走线断裂或与芯片的连接处受损。
- 拆卸不当： 在非专业维修或清洁过程中，强行撬开边框,可能会压到或划伤屏幕边缘的COF。
电子/热损伤：
- 静电击穿： 人体或工具携带的静电瞬间高压，足以击穿COF芯片内部精密的电路,导致其永久性损坏。
- 过热： 长时间高负载运行、散热不良或附近有其他大功率元器件发热，可能导致COF芯片或ACF导电胶性能下降、老化甚至烧毁。
- 元器件老化： COF本身或其周边的电容、电阻等元器件达到使用寿命,性能衰退。
连接问题：
- ACF导电胶老化/失效： COF芯片是通过ACF（Anisotropic Conductive Film，各向异性导电胶）粘贴在玻璃基板上的，这种胶会随着时间推移和温度变化而老化、干裂，导致导电性能下降,接触不良。
- 虚焊/假焊： 在制造或维修过程中，COF与FPC的焊接点存在微小缝隙,导致时好时坏的接触不良。
- FPC排线接触不良： 连接COF和驱动板的FPC排线松动、氧化或插头没插紧。
制造缺陷：

极少数情况下,可能是COF芯片或FPC在出厂时就存在瑕疵。

用户可以尝试的解决方法

当您遇到疑似COF故障时，可以按照以下步骤尝试排查，但请注意，很多操作有风险,请量力而行。

检查并重新插拔连接线：

关闭显示器和电脑，将显示器与显卡之间的视频线（HDMI/DP/DVI/VGA）拔下来，等待一分钟再重新插紧,这可以排除因接触不良导致的信号问题。
进入显示器OSD菜单：

按下显示器上的“Menu”键，尝试调出设置菜单，如果菜单能正常显示，且故障区域只在显示特定内容时出现，可以基本判断是COF硬件故障，如果菜单也出现同样的问题，则100%是屏幕或COF的硬件问题。
更换信号线、测试其他设备（排查法）：
- 换根线： 用一根确认是好的视频线连接显示器和电脑。
- 换台电脑/主机： 将显示器连接到另一台正常的电脑上，如果故障现象依旧，说明问题出在显示器本身,与电脑显卡无关。
“重启大法”和“敲击法”（谨慎使用）：
- 重启： 完全关闭显示器电源（包括拔掉电源插头），等待5-10分钟后再重新通电,这可以清除一些临时的电路错误。
- 敲击法（有风险！）： 在确保安全的情况下，可以非常轻微地用手指关节敲击显示器的四周边框（特别是出现竖线的对应边缘），如果敲击时屏幕闪烁或故障变化，很可能是该位置的COF或连接接触不良。注意： 此方法可能导致问题恶化,请务必轻柔操作。

如果以上方法都无法解决，那么基本可以确定是显示器内部的硬件故障，特别是COF或其相关电路的问题，强烈建议寻求专业维修。

专业维修是如何处理COF故障的？

对于专业维修人员来说，处理COF故障有一套标准流程,需要使用专业工具。

诊断确认： 通过上述的用户排查法，并结合专业仪器（如示波器检测信号波形）,最终确定是哪个或哪些COF损坏。
准备工具和备件：
- 热风枪/返修台： 用于精确、均匀地加热,以取下旧的COF。
- 显微镜： 用于观察微小的焊点和金凸块。
- ACF导电胶： 用于粘贴新的COF。
- 新的COF备件： 这是最关键的,需要找到与原型号完全匹配的COF。
维修操作（核心步骤）：
- 拆卸： 小心地将显示器后盖和边框拆开,露出液晶面板。
- 取下旧COF： 使用热风枪在低温、低风速下对准故障COF均匀加热，待ACF软化后，用镊子轻轻将其揭下，这个过程需要极高的技巧，温度过高会烧毁面板,温度过低则取不下来。
- 清洁： 用无尘布和专用清洁剂仔细清理玻璃基板上的残胶，确保表面平整、干净、无杂质。
- 对位贴合： 将新的COF芯片精确地放置在原来的位置上，使用显微镜进行微调,确保每一个金凸块都对准玻璃基板上的焊盘。
- 压合固化： 使用专用压合工具对COF施加均匀的压力，同时用热风枪或加热台按照特定的温度曲线进行加热，使ACF固化,实现可靠的电气连接。
- 测试： 重新组装显示器，通电测试，如果图像显示正常,维修成功。
